Relé electromagnético miniatura NNC69A-2Z

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-1-1-nnc69a-miniature-electromagnetic-relay.html

El relé electromagnético miniatura NNC69A-2Z se puede usar en placas de circuitos impresos, sistemas de control industrial y sistemas de control automático.

Características

Nuestro mini relé eléctrico NNC69A-2Z cuenta con contactos de conmutaión, que incluyen un grupo de (10A/16A) y dos grupos de (5A).
Se puede soldar directamente sobre la placa de circuito impreso.

Certificados

CCC:2011010303471250
CE: 5400090516
UL:E235027

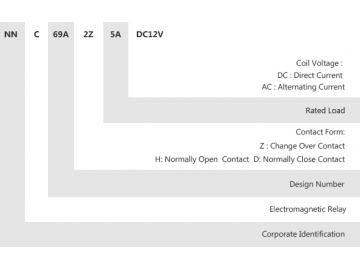

Descripción del modelo

Parámetros del contacto

Tipo de contacto	2Z,2H,2D
Carga del contacto	5A
Tensión de conmutación máxima	240VAC 5A 28VDC 5A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC48V	DC110V
Corriente nominal (±10%) mA	44	22	11	4.8
Resistencia de la bobina (±10%) Ω	272	1090	4363	22916
Consumo de potencia nominal W	0.53W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	83	42	9	5
Resistencia de la bobina (±10%) Ω	50	202	4278	17111
Consumo de potencia nominal W	1.0VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo) V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético miniatura NNC69A-2Z

Tiempo de entrada		≤20ms
Tiempo de desconexión		≤10ms
Tensión soportada	Entre los contactos homopolares	1200VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	1200VAC/1min (1mA de corriente residual)
	Entre los contactos y la bobina	5000VAC/1min (1mA de corriente residual)
Tamaño		29 × 13 ×25.5mm
Peso		Aproximadamente 17g

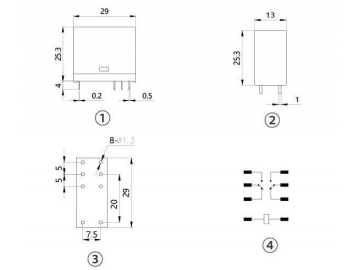

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
