Relé electromagnético NNC68AVL-2Z (relé JQX-13F-2Z)

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-2-13-nnc68avl-2z-electromagnetic-relay.html

Nuestro relé electromagnético NNC68AVL-2Z (relé JQX-13F-2Z) es perfecto para electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático, entre otras aplicaciones.

Características

El relé electromagnético NNC68AVL-2Z (JQX-13F-2Z relevador) viene con dos grupos de contactos de conmutación de 12A.
Proporciona los modos de instalación sobre placas de circuito impreso y zócalos.

Certificados

CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027

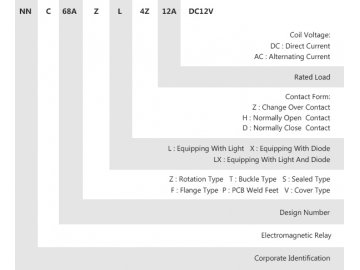

Descripción del modelo

Parámetros del contacto

Tipo de contacto	2Z,2H,2D
Carga del contacto	12A
Tensión de conmutación máxima	240VAC 12A 28VDC 12A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	75	37.5	8	4
Resistencia de la bobina (±10%) Ω	160	640	13750	55000
Consumo de potencia nominal W	0.9W
Voltaje de entrada (máximo)V	Por debajo de 75%
Voltaje de salida (mínimo)V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	100	50	10.9	5.4
Resistencia de la bobina (±10%) Ω	42	168	3532	14259
Consumo de potencia nominal W	1.2VA
Voltaje de entrada (máximo)V	Por debajo de 80%
Voltaje de salida (mínimo)V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético NNC68AVL-2Z (relé JQX-13F-2Z)

Voltaje de la bobina		DC6V-220V, AC6V-380V
Tiempo de entrada		≤15ms
Tiempo de desconexión		≤10ms
Tensión soportada	Entre los contactos homopolares	1000VAC/1min ( 1mA de corriente residual)
	Entre los contactos heteropolares	1000VAC/1min (1mA de corriente residual)
	Entre los contactos y la bobina	1500VAC/1min ( Leakage corriente1mA)
Dimensiones		27.3 ×21×36.5 mm
Peso		Aproximadamente 35g

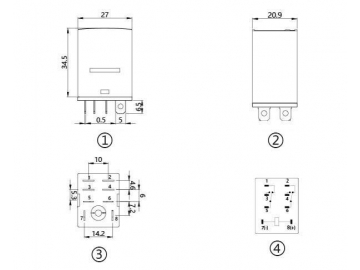

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
