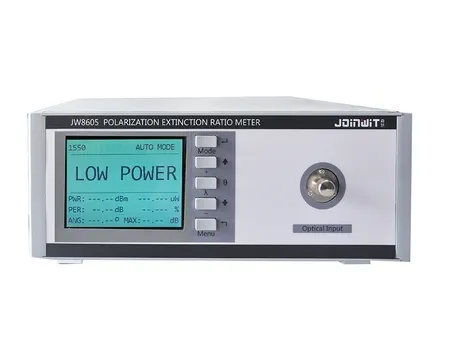

JW8605 Medidor de relación de extinción de polarización

JW8605

Medidor PER para medir la relación de extinción de polarización (PER) de dispositivos de mantenimiento de polarización

Este instrumento especializado en medición de polarización está diseñado para ofrecer una alta precisión en la medición de la relación de extinción de polarización (PER) de dispositivos que mantienen la polarización, el ángulo de polarización de fuentes de luz, y el PER de fibras y componentes ópticos. Es ideal para una amplia gama de aplicaciones, como la medición de la relación de extinción de fibras, dispositivos y conectores que mantienen la polarización, así como la realización de mediciones de ángulos y ejes de polarización. Este medidor de relación de extinción de polarización se destaca por su notable precisión y velocidad, lo que lo convierte en una herramienta fundamental para garantizar el rendimiento óptimo de los dispositivos y sistemas que requieren un control preciso de la polarización.

Características

Amplio rango dinámico para la medición de PER de hasta 50dB; potencia de entrada máxima de 10dBm
Visualización simultánea de la pérdida de inserción, la potencia óptica, la relación de extinción, el ángulo del eje óptico y el ángulo de polarización
Admite entrada de espacio libre

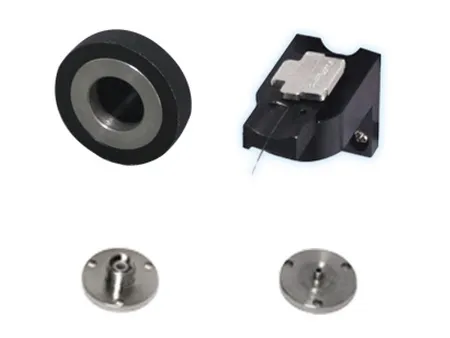

Conectores intercambiables: FC, SC, LC
Admite el funcionamiento a través de un PC externo

Aplicaciones típicas

Monitoreo del empalme de fibra que mantiene la polarización
Prueba del giroscopio de fibra óptica de rama Y
Alineación del eje de polarización del dispositivo óptico
Medición de la relación de extinción de las fibras que mantienen la polarización
Alineación de fibras que mantienen la polarización con fuentes de luz láser
Pruebas de acopladores PM (PMC) y divisores de haz de polarización (PBS)

Especificaciones

Tipo	Tipo C	Tipo A	Tipo B
Rango de longitud de onda	400 a 700nm	600 a 1200nm	1200 a 1700nm
Potencia máxima de entrada	10dBm
Rango de potencia de entrada	-30 a 10dBm	-40 a 10dBm	-40 a 10dBm
PER máximo	30dB	40dB	50dB

Rango dinámico PER	400 a 500nm: 20dB	-30 a 10dBm: 40dB	-30 a 10dBm: 50dB
	500 a 700nm: 30dB	-40 a -30dBm: 30dB	-40 a -30dBm: 40dB
Resolución PER	<10dB: 0.001dB
	≥10dB: 0.01dB
Precisión PER	PER≤2dB: ≤±0.1dB
	PER<30dB: <±0.3dB
	PER≥30dB:<±1.0dB
Resolución del ángulo de polarización	0.11°
Precisión del ángulo de polarización	< ±0.45°
Velocidad de medición	0.25s
Tipo de conector óptico	FC/PC (compatible con SC/LC también, el adaptador de fibra descubierto (bare) es opcional)

Interfaz de comunicación	RS232
