Motor asíncrono de corriente alterna serie YS

Solicite un presupuesto

Nosotros: http://motor-gearboxs.com/1-1-1-ys-series-ac-induction-motor.html

Descripción del producto

El motor asíncrono de corriente alterna serie YS cuenta con rodamientos de bajo ruido que ofrecen un funcionamiento fluido del motor con bajo ruido. Es apto para maquinaria de embalaje de comida, equipos químicos, máquinas de trabajo para madera, grúas, laminadoras, ventilador de tiro, etc.

Las series del motor eléctrico se pueden dividir en tres modelos:
1. La velocidad es 3000r/min y la potencia del motor es 0.09~2.2kw;
2. La velocidad es 1500r/min y la potencia es de 0.06~1.5kw;
3. La velocidad es 1000r/min y la potencia es de 0.18~1.1kw.

El voltaje de los tres modelos de motores eléctricos es 380V

Parámetros técnicos

3000r/min, 380V, 50Hz

Modelo	Potencia		Velocidad	Eficiencia	Factor de potencia	Corriente nominal	Par nominal	Par con rotor bloqueado	Par máx	Corriente de par con rotor bloqueado
	Potencia		Velocidad	Eficiencia	Factor de potencia	Corriente nominal	Par nominal	Par nominal	Par nominal	Corriente nominal
	Kw	HP	rpm	η%	COS ⌀	A	Nm	Ts/Tn	Tmax/Tn	Is/I n
YS-5612	0.09	1/8	2800	62	0.68	0.32	0.307	2.3	2.3	6.0
YS-5622	0.12	1/6	2800	67	0.71	0.38	0.410	2.3	2.3	6.0
YS-6312	0.18	1/4	2800	69	0.75	0.53	0.614	2.3	2.3	6.0
YS-6322	0.25	1/3	2800	72	0.78	0.68	0.853	2.3	2.3	6.0
YS-7112	0.37	1/2	2800	73.5	0.8	0.96	1.26	2.3	2.3	6.0
YS-7122	0.55	3/4	2800	75.5	0.82	1.35	1.88	2.3	2.3	6.0
YS-8012	0.75	1	2800	76.5	0.85	1.75	2.56	2.2	2.3	6.0
YS-8022	1.1	1.5	2800	77.0	0.85	2.55	3.75	2.2	2.3	7.0
YS-90S-2	1.5	2	2840	78.5	0.85	3.42	5.04	2.2	2.3	7.0
YS-90L - 2	2.2	3	2840	81.0	0.86	4.80	7.4	2.2	2.3	7.0

1500r/min, 380V, 50Hz

Modelo	Potencia		Velocidad	Eficiencia	Factor de potencia	Corriente nominal	Par nominal	Par con rotor bloqueado	Par máx	Corriente de par con rotor bloqueado
	Potencia		Velocidad	Eficiencia	Factor de potencia	Corriente nominal	Par nominal	Par nominal	Par nominal	Corriente nominal
	Kw	HP	rpm	η%	COS ⌀	A	Nm	Ts/Tn	Tmax/Tn	Is/I n
YS-5614	0.06	1/12	1400	56	0.58	0.28	0.41	2.4	2.4	6.0
YS-5624	0.09	1/8	1400	58	0.61	0.39	0.614	2.4	2.4	6.0
YS-6314	0.12	1/6	1400	60	0.63	0.48	0.819	2.4	2.4	6.0
YS-6324	0.18	1/4	1400	64	0.66	0.65	1.23	2.4	2.4	6.0
YS-7114	0.25	1/3	1400	67	0.68	0.83	1.71	2.4	2.4	6.0
YS-7124	0.37	1/2	1400	69.5	0.72	1.12	2.52	2.4	2.4	6.0
YS-8014	0.55	3/4	1400	73.5	0.73	1.56	3.75	2.4	2.4	6.0
YS-8024	0.75	1	1400	75.5	0.75	2.01	5.12	2.3	2.4	6.5
YS-90S-4	1.1	1.5	1420	78	0.78	2.75	7.4	2.3	2.4	6.5
YS-90L-4	1.5	2	1420	79	0.79	3.65	10.1	2.3	2.4	6.5

1000r/min, 380V, 50Hz

Modelo	Potencia		Velocidad	Eficiencia	Factor de potencia	Corriente nominal	Par nominal	Par con rotor bloqueado	Par máx	Corriente de par con rotor bloqueado
	Potencia		Velocidad	Eficiencia	Factor de potencia	Corriente nominal	Par nominal	Par nominal	Par nominal	Corriente nominal
	Kw	HP	rpm	η%	COS ⌀	A	Nm	Ts/Tn	Tmax/Tn	Is/I n
YS-7116	0.18	1/4	910	59.0	0.61	0.76	1.89	2.0	2.0	5.5
YS-7126	0.25	1/3	910	63.0	0.62	0.97	2.62	2.0	2.0	5.5
YS-0016	0.37	1/2	910	60.0	0.62	1.33	3.80	2.0	2.0	5.5
YS-8026	0.55	3/4	910	71.0	0.64	1.84	5.77	2.0	2.0	5.5
YS-90S-6	0.75	1	920	73.0	0.68	2.30	7.79	2.0	2.1	5.5
YS-90L-6	1.1	1.5	920	74.0	0.70	3.23	11.4	2.0	2.1	6.0

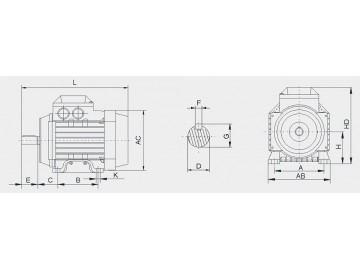

Dimensiones externas para instalación:

IMB3 H56-90

Gráfico de dimensiones

Marco No.	A	B	C	D	E	F	G	H	K	AB	AC	HD	L
56	90	71	36	⌀9	20	3	10.5	56	⌀5.8	107	102x102	145	200
63	100	80	40	⌀11	23	4	12.5	63	⌀7	122	120x120	167	210
71	112	90	45	⌀14	30	5	16	71	⌀7	136	130x130	180	245
80	125	100	50	⌀19	40	6	21.5	80	⌀10	154	145x145	190	270
90S	140	100	56	⌀24	50	8	27	90	⌀10	180	160x160	205	316
90L	140	125	56	⌀24	50	8	27	90	⌀10	180	160x160	205	326

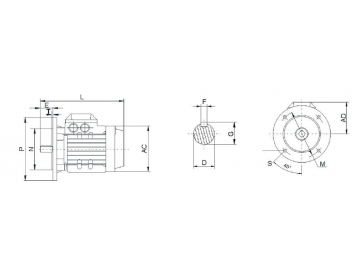

IMB14 H56-90

Gráfico de dimensiones

Marco No.	D	E	F	G	M	N	P	S	T	AC	AD	L
56	⌀9	20	3	10.5	65	50	80	M5	2.5	102x102	91	200
63	⌀11	23	4	12.5	75	60	90	M5	2.5	120x120	104	210
71	⌀14	30	5	16	85	70	105	M6	2.5	130x130	107	245
80	⌀19	40	6	21.5	100	80	120	M6	3.0	145x145	115	270
90S	⌀24	50	8	27	115	95	140	M8	3.0	160x160	122	316
90L	⌀24	50	8	27	115	95	140	M8	3.0	160x160	122	326

IM B14 H56-90

Gráfico de dimensiones

Marco No.	A	B	C	D	E	F	G	H	K	M	N	P	S	T	AB	AC	HD	L
56	90	71	36	⌀9	20	3	10.5	56	⌀5.8	65	50	80	M5	2.5	107	102x102	145	200
63	100	80	40	⌀11	23	4	12.5	63	⌀7	75	60	90	M5	2.5	122	120x120	167	210
71	112	90	45	⌀14	30	5	16	71	⌀7	85	70	105	M6	2.5	136	130x130	180	245
80	125	100	50	⌀19	40	6	21.5	80	⌀10	100	80	120	M6	3.0	154	145x145	190	270
90S	140	100	56	⌀24	50	8	27	90	⌀10	115	95	140	M8	3.0	180	160x160	205	316
90L	140	125	56	⌀24	50	8	27	90	⌀10	115	95	140	M8	3.0	180	160x160	205	326

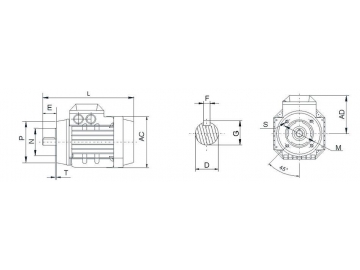

IM B5 H63-90

Gráfico de dimensiones

Marco No.	D	E	F	G	M	N	P	S	T	AC	AD	L
63	⌀11	23	4	12.5	115	95	140	10	3.0	120x120	104	210
71	⌀14	30	5	16	130	110	160	10	3.5	130x130	107	245
80	⌀19	40	6	21.5	165	130	200	12	3.5	145x145	115	270
90S	⌀24	50	8	27	165	130	200	12	3.5	160x160	122	316
90L	⌀24	50	8	27	165	130	200	12	3.5	160x160	122	326

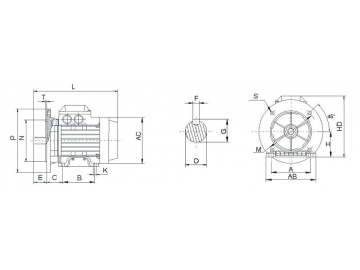

IM B35 H63-90

Gráfico de dimensiones

Marco No.	A	B	C	D	E	F	G	H	K	M	N	P	S	T	AB	AC	HD	L
63	100	80	40	⌀11	23	4	12.5	63	⌀7	115	60	95	10	2.5	115	120x120	167	220
71	112	90	45	⌀14	30	5	16	71	⌀7	130	70	110	10	3.5	136	130x130	180	245
80	125	100	50	⌀19	40	6	21.5	80	⌀10	165	80	130	12	3.5	154	145x145	190	270
90S	140	100	56	⌀24	50	8	27	90	⌀10	165	95	130	12	3.5	180	160x160	205	316
90L	140	125	56	⌀24	50	8	27	90	⌀10	165	95	130	12	3.5	180	160x160	205	326

Zhouyi es un productor y proveedor líder de motores asíncronos de corriente alterna y se especializa en el diseño y la fabricación de motores industriales, reductores de velocidad y engranajes desde 1990. Con el proceso de fabricación de acuerdo con el estándar IEC, nuestra empresa se compromete a proporcionar los motores de inducción de CA de alta calidad con una variedad de selecciones de modelos y configuraciones para satisfacer sus necesidades específicas de los equipos y máquinas.
