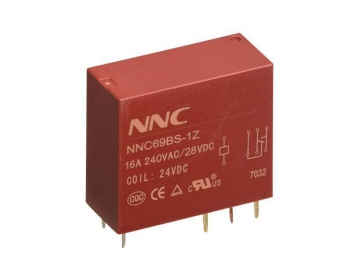

Mini relé electromagnético sellado NNC69B-1Z

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-1-10-sealed-mini-electromagnetic-relay.html

El mini relé electromagnético sellado NNC69B-1Z se emplea en electrodomésticos como acondicionadores de aire y refrigeradores, placas de circuito impreso, sistemas de control industrial, sistemas de control automático, entre otros aparatos.

Características

El mini relé electromagnético sellado NNC69B-1Z incorpora contactos de conmutación que incluyen un grupo de (10A/16A) y dos grupos de (5A).
Se puede soldar directamente sobre la placa de circuito impreso y también puede ser del tipo zócalo.

Certificados

CCC: 2011010303471250CE: 5400090516

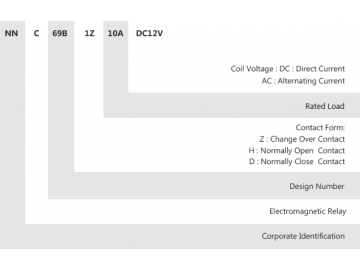

Descripción del modelo

Parámetros del contacto

Tipo de contacto	1Z,1H,1D
Carga del contacto	10A	16A
Tensión de conmutación máxima	240VAC 10A 28VDC10A	240VAC 16A 28VDC 16A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC48V	DC110V
Corriente nominal (±10%) mA	44	22	11	4.8
Resistencia de la bobina (±10%) Ω	272	1090	4363	22916
Consumo de potencia nominal W	0.53W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal ×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	83.3	42	9	5
Resistencia de la bobina (±10%) Ω	50	202	4278	17111
Consumo de potencia nominal W	1.0VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo) V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Mini relé electromagnético sellado NNC69B-1Z

Voltaje de la bobina		DC:3 - 110V AC:6-240V
Tiempo de entrada		≤20ms
Tiempo de desconexión		≤10ms
Tensión soportada	Entre los contactos homopolares	1200VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	/
	Entre los contactos y la bobina	5000VAC/1min (1mA de corriente residual)
Dimensiones		29 × 12.5 ×25.6mm
Peso		Aproximadamente 17g

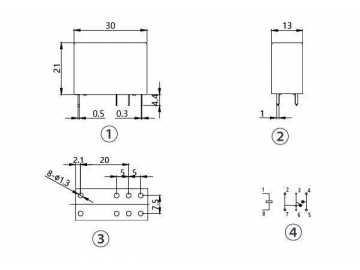

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
