Mini relé electromagnético NNC69K-2Z

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-1-15-nnc69k-2z-mini-electromagnetic-relay.html

Este mini relé electromagnético NNC69K-2Z se usa en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y en una variedad de dispositivos.

Características

El mini relé electromagnético NNC69K-2Z incorpora contactos de conmutación que incluyen un grupo de (NO:15A/NC:12A) y dos grupos de (8A).
Se puede soldar directamente sobre la placa de circuito impreso y se puede montar sobre un zócalo.

Certificados

CCC: 2011010303471250

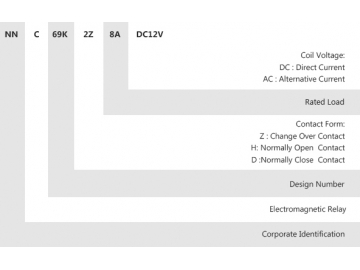

Descripción del modelo

Parámetros del contacto

Tipo de contacto	2Z,2H,2D
Carga del contacto	8A 1/3HP
Tensión de conmutación máxima	277VAC 8A 30VDC 8A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC48V	DC110V
Corriente nominal (±10%) mA	44	22	11	4.8
Resistencia de la bobina (±10%) Ω	272	1090	4363	22916
Consumo de potencia nominal W	0.53W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	83.3	41,6	9	4.5
Resistencia de la bobina (±10%) Ω	50	202	4278	17111
Consumo de potencia nominal W	1.0VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo) V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Mini relé electromagnético NNC69K-2Z

Voltaje de la bobina		DC:3 - 110V AC:6-240V
Tiempo de entrada		≤20ms
Tiempo de desconexión		≤10ms
Tensión soportada	Entre los contactos homopolares	1200VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	1200VAC/1min (1mA de corriente residual)
	Entre los contactos y la bobina	5000VAC/1min (1mA de corriente residual)
Dimensiones		28.8 × 12.7 ×27mm
Peso		Aproximadamente 20g

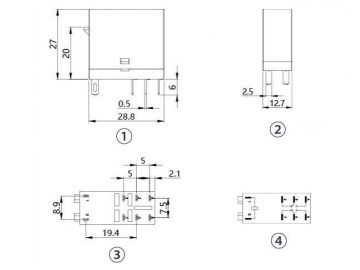

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
