relé electromagnético NNC68X-2Z (mini relé HH52P)

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-2-6-nnc68x-2z-electromagnetic-relay.html

Este relé electromagnético NNC68X-2Z (mini relé HH52P) se utiliza ampliamente en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático y otras aplicaciones.

Características

Pequeño tamaño, peso ligero, alta sensibilidad y larga vida útil.
El relé electromagnético NNC68X-2Z integra contactos de conmutación, incluidos dos grupos de 3A y tres grupos de 3A.
Se puede soldar directamente sobre la placa de circuito impreso o instalar sobre un zócalo.

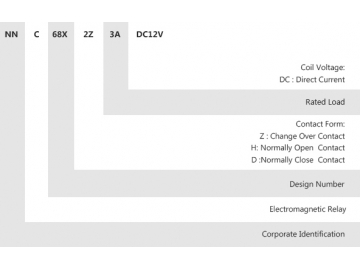

Descripción del modelo

Parámetros del contacto

Tipo de contacto	2Z,2H,2D
Carga del contacto	3A
Tensión de conmutación máxima	240VAC 3A 28VDC 3A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC6V	DC12V	DC24V	DC110V
Corriente nominal (±10%) mA	200	100	50	11
Resistencia de la bobina (±10%) Ω	30	120	480	10000
Consumo de potencia nominal W	1.2W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal ×110%

Relé electromagnético NNC68X-2Z (mini relé HH52P)

Voltaje de la bobina		DC: 3-110V
Tiempo de entrada		≤15ms
Tiempo de desconexión		≤10ms
Tensión soportada	Entre los contactos homopolares	1000VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	1500VAC/1min (1mA de corriente residual)
	Entre los contactos y la bobina	1500VAC/1min ( Leakage corriente1mA)
Dimensiones	26.6×18.1×23.6mm
Peso	Aproximadamente 30g

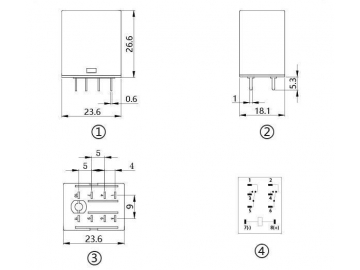

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
