El Contador de Energía Térmica Ultrasónico, serie 220 series presenta acero al carbono en su fabricación. Este material ha probado ser altamente eficiente en mantener un excelente estado de las propiedades físicas ty mecáncias de dispositivos que trabajan en ambientes de altas temperaturas.
Datos técnicos- Material: Acero al carbono
- Conecxión: Brida
- Rango de diámetro nominal: DN250-DN1000
- Alimentación: Batería litio incorporada

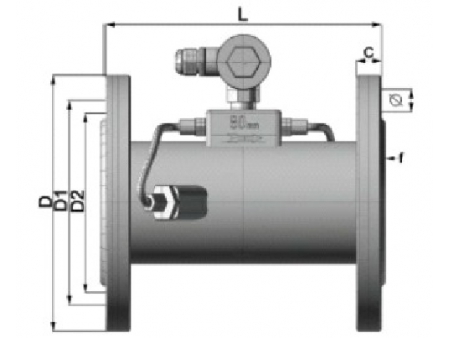

Diámetro nominal DN (mm) | Presión nominal (Mpa) | Longitud L(mm) | Diámetro exterior D (mm) | Diámetro interior D1 (mm) | Diámetro interior X cantidad | Parte hermética D2 | Altura de la parte hermética f (mm) | Espesor de brida C(mm) |
250 | 1,6 | 450 | 405 | 355 | 26x12 | 320 | 3 | 29 |
300 | 1,6 | 500 | 460 | 410 | 26x12 | 378 | 4 | 32 |
350 | 1,6 | 550 | 520 | 470 | 26x16 | 438 | 4 | 35 |
400 | 1,6 | 600 | 580 | 525 | 30x16 | 490 | 4 | 38 |
450 | 1,6 | 700 | 640 | 585 | 30x20 | 550 | 4 | 42 |
500 | 1,6 | 800 | 715 | 650 | 33x20 | 610 | 4 | 46 |
600 | 1,6 | 1000 | 840 | 770 | 36x20 | 725 | 5 | 55 |
700 | 1,6 | 1100 | 910 | 840 | 36x24 | 795 | 5 | 63 |
800 | 1,6 | 1200 | 1025 | 950 | 39x24 | 900 | 5 | 74 |
900 | 1,6 | 1300 | 1125 | 1050 | 39x28 | 1000 | 5 | 82 |
1000 | 1,6 | 1400 | 1255 | 1170 | 42x28 | 1115 | 5 | 90 |
PN25- Dimensión Externa
Diámetro nominal DN (mm) | Presión nominal (Mpa) | Longitud L (mm) | Diámetro exterior D (mm) | Diámetro interior D1 (mm) | Diámetro interior X cantidad | Parte hermética D2 | Altura de la parte hermética f (mm) | Espesor de brida C (mm) |
250 | 2,5 | 450 | 425 | 370 | 30x12 | 335 | 3 | 35 |
300 | 2,5 | 500 | 485 | 430 | 30x16 | 395 | 4 | 38 |
350 | 2,5 | 550 | 555 | 490 | 33x16 | 450 | 4 | 42 |
400 | 2,5 | 600 | 620 | 550 | 36x16 | 505 | 4 | 48 |
450 | 2,5 | 700 | 670 | 600 | 36x20 | 555 | 4 | 54 |
500 | 2,5 | 800 | 730 | 660 | 36x20 | 615 | 4 | 58 |
600 | 2,5 | 1000 | 845 | 770 | 39x20 | 720 | 5 | 68 |
700 | 2,5 | 1100 | 960 | 875 | 42x24 | 820 | 5 | 85 |
800 | 2,5 | 1200 | 1085 | 990 | 48x24 | 930 | 5 | 95 |
