Abrazadera giratoria hidráulica

Solicite un presupuesto

Nosotros: http://workholding-clamps.com.ar/1-1-2-hydraulic-swing-clamp.html

Las abrazaderas giratorias hidráulicas de FENZO están destinadas a mantener las piezas de trabajo en su lugar mientras la máquina CNC realiza operaciones de mecanizado. La presión de funcionamiento varía de 2MPa a 7MPa.

Especificaciones

Presión de funcionamiento: 2MPa-7MPa
Ángulo de giro: 30°, 45°, 60°, 90°
Diámetro interior: Ø25, Ø26, Ø29, Ø31, Ø32, Ø36, Ø37, Ø40, Ø42, Ø44, Ø50, Ø51, Ø52, Ø62, Ø63, Ø65, Ø76, Ø82, Ø91
Estilo de montaje: brida superior / brida inferior / bloque

Características

Mecanismo de giro robusto, operación de rotación de alta velocidad
La carrera exterior gira en respuesta a una rotación correspondiente de la bola de acero y la varilla del pistón, minimizando así la resistencia causada por la acción de balanceo. El diámetro de la varilla del pistón se amplía para reducir el par. Además, las bolas de acero más grandes y el diseño de ranura optimizado se emplean para garantizar una alta resistencia. (la repetibilidad de la posición de sujeción está dentro de ±0.5°)
Excelente sellado evita la entrada de refrigerante
La estructura de sellado única está diseñada para proteger contra el refrigerante de alta presión, logrando un efecto de sellado hermético.
La válvula de control de velocidad se puede montar directamente
El ajuste de la velocidad de giro se puede realizar fácilmente montando directamente la válvula de control de velocidad para mejorar la sincronización.

Descargue información detallada y especificaciones aquí

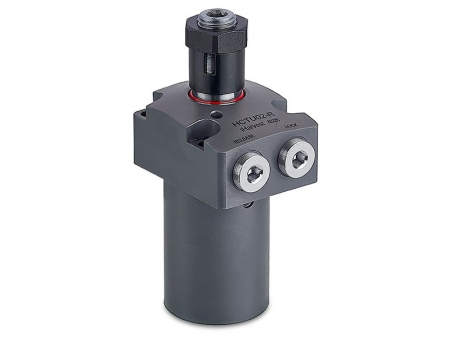

Abrazadera giratoria hidráulica de brida superior con ajuste de velocidad

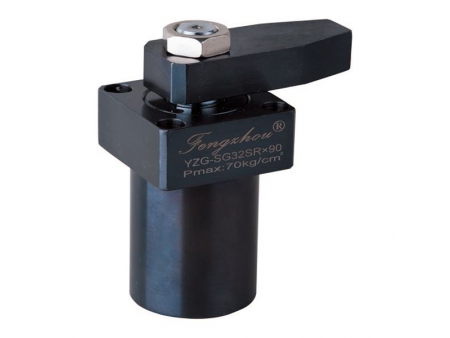

Abrazadera giratoria hidráulica de brida superior con conexión de tubería

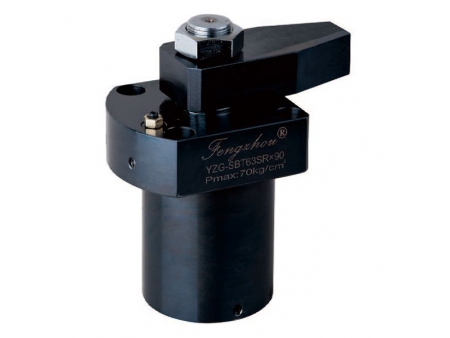

Brida superior hidráulica única - Abrazadera giratoria de acción
Brida superior hidráulica única - Abrazadera giratoria de acción

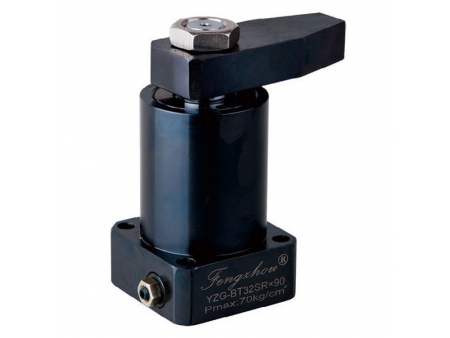

Abrazadera giratoria hidráulica de brida inferior con ajuste de velocidad

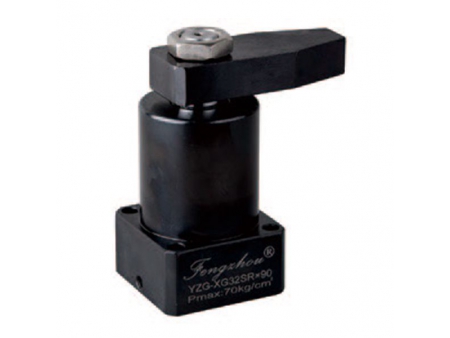

Abrazadera giratoria hidráulica de brida inferior con conexión de tubería

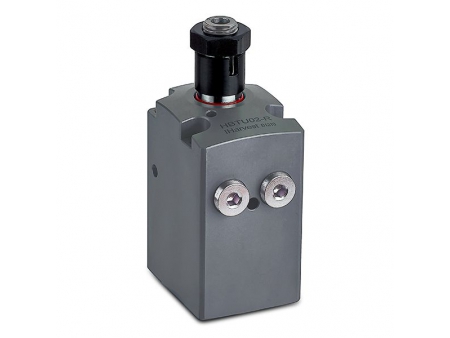

Abrazadera giratoria hidráulica de una sola acción tipo bloque

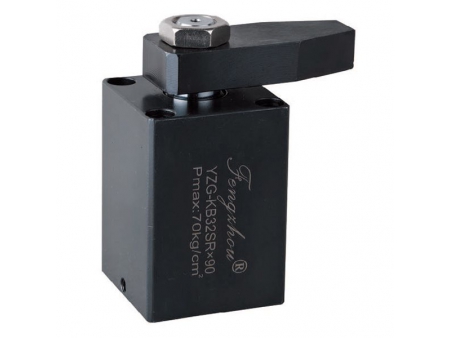

Abrazadera giratoria hidráulica tipo bloque
