Evaporación nominal: 20-35ton/h
Rango de presión: 1.25-1.6Mpa
tipo de combustible: antracita, carbón magro, lignito, hulla bituminosa

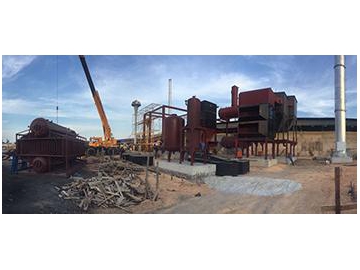

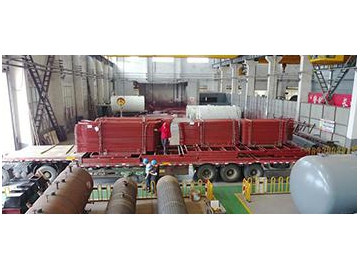

Este calentador/caldera industrial de gran volumen es un calentador de grandes dimensiones. Debido a las limitaciones por volumen de transportación, la enviamos por partes para que los clientes la ensamblen. En caso necesario, podemos enviar técnicos para la instalación de calentadores/calderas in situ y también para servicios de eliminación de fallos.

Este calentador usa carbón como combustible, calienta el agua, evaporándola para que se condense dentro del termocambiador y así se vuelve a repetir el ciclo. Provee calor para equipo de producción o para el calentamiento en grandes estructuras.

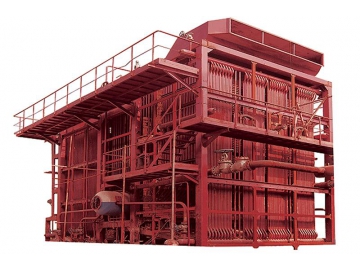

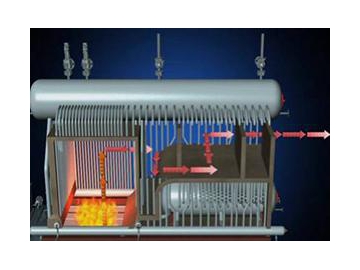

La caldera industrial es una calentador de circulación natural que se divide en 2 partes. La parte superior es la superficie de calentamiento de la caldera, y la parte inferior se compone de la rejilla/parrilla. El final de la caldera está equipado con un economizador y un sistema de precalentamiento. La caldera cuenta también con un sistema de circulación de agua, sistema de gases de escape, un sistema para remoción de cenizas y un sistema de soplado.

1. Superficie de calentamiento

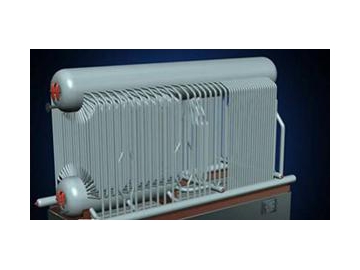

La superficie se compone de un tambor de vapor, un tambor de agua, un cabezal, pared de agua, y un haz tubular de convección. El tambor de agua está equipado con un dispositivo para aguas residuales.

2. Parrilla
La caldera utiliza un alimentador de carbón tipo cadena con rejilla que emite viento desde el fondo. Hay 6 cámaras de viento independientes en la parrilla que pueden ajustarse dependiendo de las condiciones de combustión del usuario con el propósito de ahorrar electricidad.

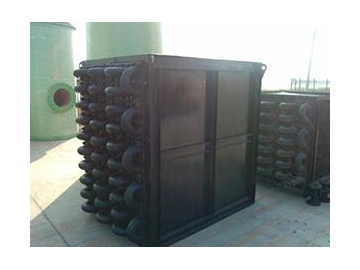

3. Economizador
El economizador se coloca al extremo final de la caldera. Se utiliza para la recuperación de calor residual de los gases de combustión. Cuando la temperatura de los gases combustión es demasiado alta, el economizador reducirá la temperatura y ahorrará combustible.

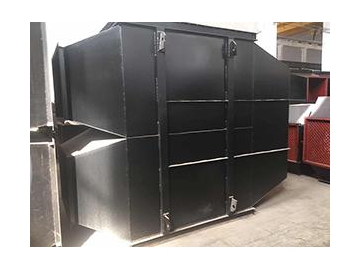

4. Precalentador de aire
El precalentador de aire puede calentar el aire antes que entre a la calentador; de esta forma, se mejora la eficiencia de la combustión de la calentador.

5. Sistema de circulación de agua
Fuente de agua—bomba—economizador—tambor—bajante—tambor de agua—tubo ascendente—colector de vapor—salida del vapor

6. Sistema de remoción de cenizas
Una vez que el combustible ha sido quemado, la ceniza resultante será eliminada utilizando un extractor de residuos ubicado al final de la rejilla. La ceniza que no sea eliminada rápidamente caerá en el compartimiento frontal con la cadena de la parrilla en funcionamiento. Esto significa que los usuarios necesitan limpiar regularmente la parrilla.
