Relé electromagnético miniatura NNC66F

Solicite un presupuesto

Sitio web: http://electrical-relay.es/2018/1-1-3-nnc66f-miniature-electromagnetic-relay.html

Nuestro relé electromagnético miniatura NNC66F se utiliza en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático, entre otros equipos.

Características

Contacto de alta capacidad de potencia:10A 15A
El relé electromagnético miniatura NNC66F se puede soldar directamente sobre la placa de circuito impreso.

Certificados

CQC: CQC17002174698
TUV: R50301238

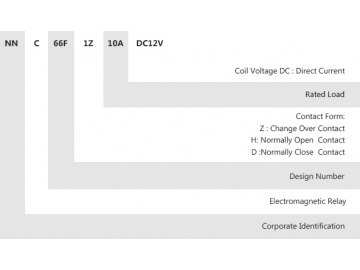

Descripción del modelo

Parámetros del contacto

Tipo de contacto	1Z,1H,1D
Carga del contacto	10A	15A
Tensión de conmutación máxima	240VAC 10A 28VDC 10A	240VAC 15A 28VDC 15A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC6V	DC12V	DC24V	DC48V
Corriente nominal (±10%) mA	60	30	15	7.5
Resistencia de la bobina (±10%) Ω	100	400	1600	6400
Consumo de potencia nominal W	0.36W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético miniatura NNC66F

Resistencia de contacto		≤100mΩ
Resistencia eléctrica		≥105(Frecuencia 1s encendido,1s apagado)
Mecánica life		≥107(Frecuencia:300 veces/minuto)
Voltaje de la bobina		DC:3 - 48V
Tiempo de entrada		≤10ms
Tiempo de desconexión		≤5ms
Tensión soportada	Entre los contactos homopolares	1200VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	/
	Entre los contactos y la bobina	1500VAC/1min (1mA de corriente residual)
Resistencia de aislamiento		≥100MΩ(500VDC)
Temperatura ambiental		-55℃ ~ +70℃ (Sin condensación)
Humedad ambiental		35% ~ 80% HR
Presión atmosférica		86 ~ 106KPa
Resistencia al impacto		10G(Onda sinusoidal de medio pulso :11ms)
Resistencia a las vibraciones		10-55Hz Amplitud doble:1,5 mm
Dimensiones		20.3 × 16.6 × 20.4mm
Peso		Aproximadamente 12g

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
