Relé electromagnético miniatura NNC69D

Solicite un presupuesto

Sitio web: http://electrical-relay.es/2018/1-1-7-nnc69d-miniature-electromagnetic-relay.html

El relé electromagnético miniatura NNC69D se emplea en electrodomésticos, placas de circuito impreso, sistemas de control industrial, sistemas de control automático, etc.

Características

Contacto de alta capacidad de potencia: 5A 10A
El relé electromagnético miniatura NNC69D se puede soldar directamente sobre la placa de circuito impreso.

Certificados

CCC: 2011010303471250
CQC: CQC18002185694
TUV: R50390946
UL:E235027

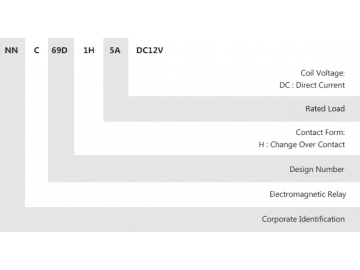

Descripción del modelo

Parámetros del contacto

Tipo de contacto	1H
Carga del contacto	5A (Carga inductiva)	10A (Carga resistiva)
Tensión de conmutación máxima	277VAC 5A 72VDC 5A	277VAC 10A 72VDC 10A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC6V	DC12V	DC24V	DC48V
Corriente nominal (±10%) mA	33	16	8	4.0
Resistencia de la bobina (±10%) Ω	181	750	3000	12000
Consumo de potencia nominal W	0.2W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%
Voltaje nominal V	DC6V	DC12V	DC24V	DC48V
Corriente nominal (±10%) mA	75	37	19	9
Resistencia de la bobina (±10%) Ω	80	324	1263	5333
Consumo de potencia nominal W	0.45W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 100%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético miniatura NNC69D

Voltaje de la bobina		DC:3 -48V
Tiempo de entrada		≤10ms
Tiempo de desconexión		≤5ms
Tensión soportada	Entre los contactos homopolares	1100VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	/
	Entre los contactos y la bobina	1800 VAC/1min ( 1mA de corriente residual)
Dimensiones		18.4× 10.2 × 15. 3mm
Peso		Aproximadamente 8g

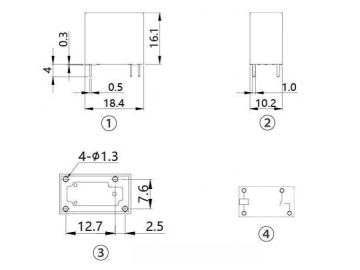

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ Tamaño de instalación; ④ Diagrama de cableado
