Máquina Preformadora

Solicite un presupuesto

Nosotros: http://jl-rubbermachine.com.ar/1-1-4-pre-forming-machine.html

Rodillo formador para la producción de núcleos metálicos de sellos de caucho vulcanizado

JYC-X-I (Estructura de acoplamiento)

JYC-X-Ⅱ (Estructura tipo pórtico)

JYC-X-Ⅲ (Estructura de acoplamiento)

La máquina preformadora es esencial en la producción de núcleos metálicos para sellos de caucho vulcanizado, destacándose por su alta precisión y configuración avanzada. Este equipo es clave para el conformado inicial de portadores metálicos, permitiendo seleccionar entre distintos conjuntos de mecanismos de formación en función de la complejidad del producto. Capaz de procesar una variedad de formas, incluyendo perfiles U, V, L, C, esta máquina también ofrece opciones de personalización para adaptarse a requerimientos específicos de diseño.

Características

Ajuste sencillo de los parámetros operativos, con una instalación y desmontaje fácil de los dispositivos de fijación.
Precisión de formación elevada, logrando un desviación radial del eje de transmisión ≤ 0.03mm y una desviación lineal ≤ 0.03mm.
La entrada dispone de rodillos niveladores y guías para portadores metálicos, mientras que la salida cuenta con mecanismos de corrección para asegurar la calidad y precisión del portador metálico.

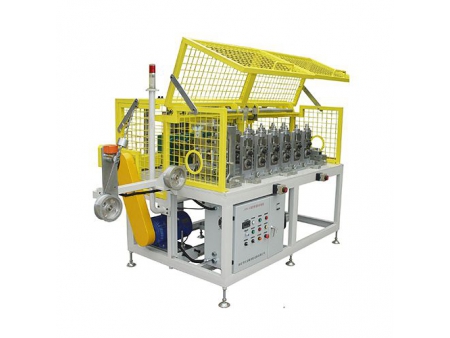

Máquina de Preformado (Estructura tipo Pórtico)

Modelo	JYC-X-II
Dimensiones	Lar. 2855mm×An. 645mm×Al. 1400mm (sujeto a los planos del diseño final)
Transmisión de potencia	1 juego de motorreductor de 5,5kW acciona dos juegos de engranajes verticalmente, con una relación de reducción de engranajes de 1:1, y dos juegos de salida de potencia de los engranajes superior e inferior.
Estructura	El eje de potencia está conectado a 6 juegos de mecanismos de conformación mediante acoplamientos de junta universal.
Mecanismo de conformado	6 juegos de mecanismos de conformación sin ruedas de conformación, con una estructura de pórtico. Tanto el eje superior como el inferior de las ruedas formadoras están accionados, y el material de los ejes superior e inferior es de 40Cr, templado a alta frecuencia.
Molde de fijación	6 juegos de mecanismos de conformación (sin ruedas de conformación) instalados en una placa base de 20 mm de grosor. La placa base está equipada con rodamientos de bolas para facilitar su sustitución, y el ajuste del eje superior se realiza de forma mecánica y digital.
Rango de ajuste	El rango de ajuste central del eje es de 70 mm a 110 mm.

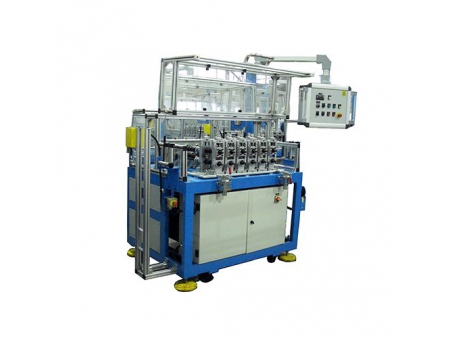

Máquina de Preformado (Estructura tipo acoplamiento)

Modelo	JYC-X-I	JYC-X-III
Dimensiones	Lar. 1500×An. 1000×Al. 2000mm (sujeto a los planos de diseño finales)	Lar. 2300×An. 1000×Al. 2000mm (sujeto a los planos de diseño finales)
Potencia del motor	5.5kW	7.5kW
Velocidad de producción	3～30m/min；
Número de mecanismos de conformado	9	12~14
Rango de ajuste del espaciado del eje vertical	100～130mm	100～130mm
Relación de transmisión del eje vertical	1/1	1/1.2
