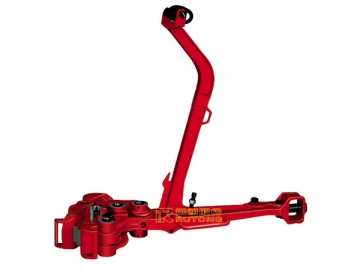

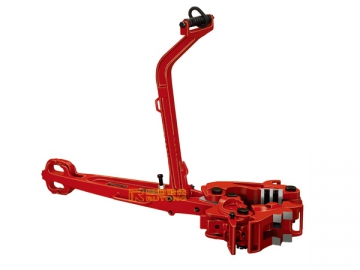

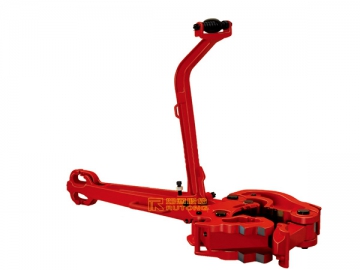

Llave de enrosque manual para tubería de revestimiento
La llave de enrosque para tuberías de revestimiento está diseñada para la manipulación e instalación de tuberías de revestimiento y conexiones en pozos de grandes dimensiones con una elevada producción de petróleo. Esta herramienta de manejo para la extracción de petróleo está fabricada según el estándar API Espec. 7K.
El par de torsión, la longitud del brazo y el ensamblaje para la suspensión de la llave de enrosque para tuberías de revestimiento tiene los mismos parámetros que la llave de enrosque tipo B. Esta herramienta para pozos petrolíferos está restringida para su uso en tuberías de revestimiento, debido a la elevada amplitud de la boca de la llave. Además, esta herramienta se suministra con diferentes tipos de mandíbula: larga, corta, de cierre, así como con varias bisagras para regular el diámetro de cierre. La llave de enrosque puede utilizarse en tuberías con un diámetro de 13 3/8"-25 1/2". El diámetro puede extenderse a 25 1/2"-36" mediante el ajuste de las bisagras de las mandíbulas No. 7, No. 8 y No. 9.
Especificaciones técnicas
Tabla I
| No. de bisagras de la mandíbula | Diámetro de tubería aplicable | Par de torsion nominal | |
| in. | mm | kNm | |
| 9, 8 | 133/8-141/2 | 340-368.3 | 35 |
| 8, 7 | 141/2-16 | 368.3-406.4 | |
| 8, 9, 9 | 16-171/2 | 406.4-444.5 | |
| 8, 9, 7 | 171/2-19 | 444.5-482.6 | |
| 7, 8, 7 | 19-20 | 482.6-508 | |
| 9, 8, 9, 7 | 20-211/2 | 508-546.1 | |
| 9 , 7, 8, 7 | 211/2-23 | 546.1-584.2 | |
| 9, 9, 8, 7, 7 | 24-251/2 | 609.6-647.7 | |
| 9, 8, 7, 7, 7 | 251/2-27 | 647.7-685.8 | |
| 8, 7, 7, 7, 7 | 27-281/2 | 685.8-723.9 | |
| 9 , 9, 8, 7, 7, 8 | 281/2-30 | 723.9-762 | |
| 9, 7, 7, 7, 7, 8 | 30 | 762 | |
Tabla II
| No. de bisagra de la mandíbula | Diámetro de tubería aplicable | Par de torsion nominal | |
| in. | mm | kNm | |
| 9, 8, 7, 7, 7 | 251/2-27 | 647.7-685.8 | 55 |
| 8, 7, 7, 7, 7 | 27-281/2 | 685.8-723.9 | |
| 9 , 9, 7, 7, 7, 8 | 281/2-30 | 723.9-762 | |
| 9, 7, 7, 7, 7, 8 | 30-315/8 | 762-803.3 | |
| 8, 9, 8, 9, 7, 7, 7 | 311/2-33 | 800.1-838.2 | |
| 7, 9, 8, 9, 9, 7, 8, 9 | 33-341/2 | 838.2-876.3 | |
| 8, 7, 7, 9, 9, 8, 8, 8 | 341/2-36 | 876.3-914.4 | |
