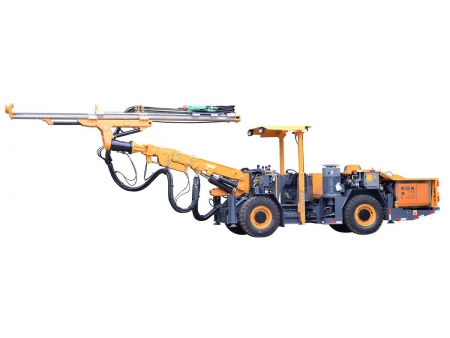

Equipo de perforación frontal KJ311, Jumbos para perforación frontal
Solicite un presupuesto
Equipo de perforación asistido por ordenador

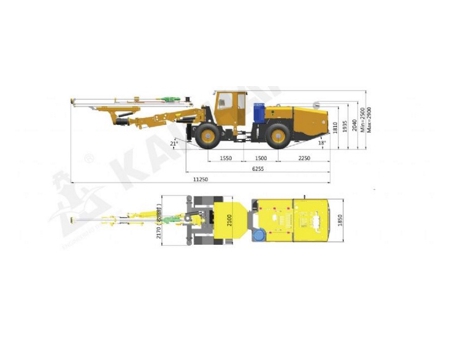

- Dimensiones (L×An×Al): 11250×1850×2500/2900mm
- Peso: 12500kg
- Máx. gradeabilidad: 25%(14°)

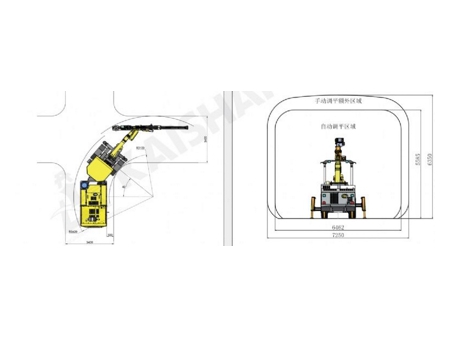

- Rango de sección transversal: 12-35m²
Uno de nuestros equipos más apreciados por los clientes es este equipo de perforación frontal, el cual es un equipo de perforación inteligente asistido por computadora adecuado para la perforación de barrenos de voladura en minería de roca dura y túneles con secciones transversales de 12-35 m².
| Dimensiones y peso | Sistema de perforación | |||||
| Longitud | 11250mm | Taladro de roca (drifter) | HC50/R38 | HC95SA/R38 | HC95LM/R38 | |
| Ancho | 1850mm | Potencia de impacto | 13kW | 20kW | 24kW | |
| Altura | 2500/2900mm | Presión de impacto | 130bar | 165-200bar | 180-200bar | |
| Peso | 12500kg | Presión rotatoria máxima | 150bar | 210bar | 210bar | |
| Velocidad de desplazamiento | 10km/h | Frecuencia de impacto | 62Hz | 62Hz | 62Hz | |
| Máx. gradeabilidad | 25%(14°) | Par | 325Nm | 597Nm | 764Nm | |
| Protección de seguridad | Diámetro del orificio | 32-76mm | 42-102mm | 42-102mm | ||
| Nivel de ruido | ＜100dB(A) | Rotación de la viga | 360° | |||
| Techo de seguridad de elevación | FOPS＆ROPS | Extensión de alimentación | 1600mm | |||
| Sistema de seguridad de elevación | Modelo | K26F | ||||
| Compresor de aire | 1×JN4 | Forma de la pluma de perforación | Paralelismo automático | |||
| Capacidad del compresor de aire | 0.5m3/min | Extensión de la pluma (emparejamiento) | 1200mm | |||
| Presión | 6-8bar | Unidad de potencia hidráulica eléctrica | ||||
| Dispositivo de lubricación de vástago | Bomba electrónica de lubricación por pulsos | Motor | 45kW | 55kW | 75kW | |
| Consumo de aire de lubricación | 0.3m3/min | Impacto/alimentación/posicionamiento | Bomba de pistón axial de desplazamiento variable | |||
| Consumo de aceite de lubricación | 180-250g/h | Rotación | Bomba de engranajes | |||
| Bomba de agua | 1×CR3 | 1×CR5 | Finura del filtro | 10μ | ||
| Potencia | 1.5kW | 5.5kW | Depósito de aceite hidráulico | 240L | ||
| Capacidad de la bomba de agua | 3m3/h | 6m3/h | Enfriador hidráulico | Enfriador de agua | ||
| Chasis | Voltaje de trabajo | 380V | ||||
| Motor diesel | 60kW，2200rpm | Frecuencia | 50Hz | |||
| QSB3.9-C80-31 | Método de inicio | Star/delta | ||||
| Purificación de gases de escape | Catalizador de escape | Carrete de cable | 1×F440 | |||
| Sistema de accionamiento | Sistema hidráulico cerrado para la conducción en cuatro ruedas | Longitud del cableado del carrete | 100m | |||
| 80m | ||||||
| Ángulo de giro | Giro del eje trasero: ±6° | Especificaciones del cable | 3×35 3G6 | 3×50 3G6 | ||
| Neumáticos | 11.00－20 | / | / | / | / | |
| Mecanismo de dirección | Ángulo de dirección articulado: ±40° | / | / | / | / | |
| Frenado de estacionamiento | Freno multidisco húmedo del reductor | / | / | / | / | |
| Frenado de desplazamiento | Freno hidráulico de dos circuitos | / | / | / | / | |
| Tanque de combustible | 60L | / | / | / | / | |
- El equipo de perforación frontal tiene funciones de posicionamiento automático de bulones, control automático del proceso de perforación de rocas, lubricación centralizada, alarma de falla y apagado automático; Además, los parámetros de perforación se mostrarán en tiempo real para que el operador pueda realizar el control remoto del equipo de perforación;
- Con la verificación de contraseña, es posible descargar y almacenar los parámetros operativos, que se pueden utilizar como base para la modificación y mejora del equipo de perforación frontal;
- Una robusta pluma universal proporciona una cobertura de forma óptima, además el potente chasis articulado con transmisión de tracción a las cuatro ruedas garantiza maniobras estables y seguras con alta flexibilidad en túneles de construcción pequeños y estrechos;
- Nuestro equipo de perforación hidráulico para túneles, el modelo KJ311E, viene equipado con un martillo perforador hidráulico de alta frecuencia de Montabert, Francia, diseñado para trabajar con presiones medias y bajas. Este incluye un pistón escalonado que eleva la fiabilidad y minimiza los costos de mantenimiento de manera notable.
- Dispone de una unidad de control de potencia de Montabert que facilita el ajuste automático de la presión de impacto y cuenta con una función anti atascos, asegurando perforaciones precisas y eficientes.

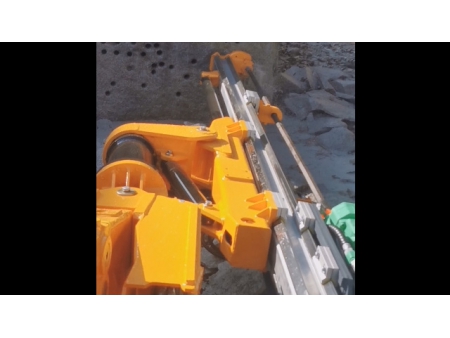

- Utiliza un brazo de perforación de diseño lineal cartesiano, que mantiene el paralelismo automáticamente con la posición inicial, favoreciendo un posicionamiento rápido y preciso para la perforación.
- Incorpora un dispositivo de frenado automático y un sistema de limpieza para los residuos del agujero, deteniendo automáticamente el equipo al finalizar la perforación y reduciendo así el tiempo de trabajo.
- Cuenta con un compresor de aire de tornillo Kaishan, integrado directamente, que asegura un funcionamiento suave y un mantenimiento sencillo, además de contribuir al ahorro energético y la reducción de contaminantes, mejorando el entorno laboral y la salud del operario.
- Está equipado con un motor diésel Cummins y un sistema de freno de marcha de disco húmedo múltiple de doble circuito, complementado con un sistema de freno de estacionamiento de disco múltiple, lo que brinda una doble seguridad en el frenado.
- Su amplio espacio de trabajo asegura una excelente visibilidad para el operario, y el equipo viene con un techo de seguridad elevable y múltiples funciones automáticas para optimizar la operación.
