Equipo de perforación frontal KJ311, Jumbos para perforación frontal

Solicite un presupuesto

Nosotros: http://ksdrillmachine.com.ar/1-1-9-hydraulic-tunneling-drilling-rig.html

Equipo de perforación frontal con viga de alimentación telescópico

Dimensiones (L×An×Al): 11300×1750×2000/3000mm
Peso: Aprox.12000kg
Máx. gradeabilidad: 25%(14°)
Rango de sección transversal: 12-35m²

Este equipo de perforación frontal o jumbo para perforación central cuenta con una viga de alimentación telescópica, es adecuada para perforar minas de roca dura con secciones transversales de 12-35m². Asimismo cabe mencionar que este tipo de jumbo para perforación central presenta dimensiones de 11300x1750x2000 o 3000mm, siendo de alta eficiencia para diversos tipos de túneles.
El equipo de perforación también puede realizar bulonaje, es capaz de perforar agujeros de 2.2m de profundidad a túneles de 4m de altura.

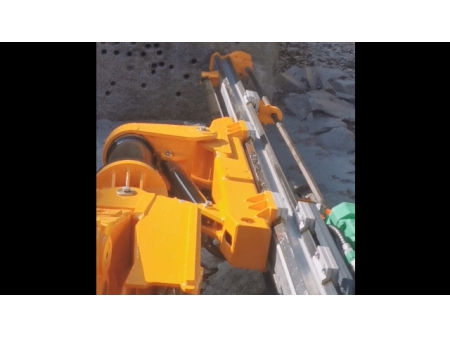

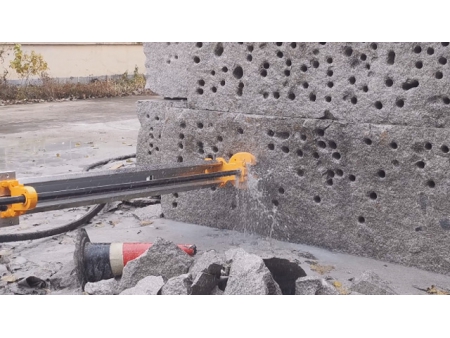

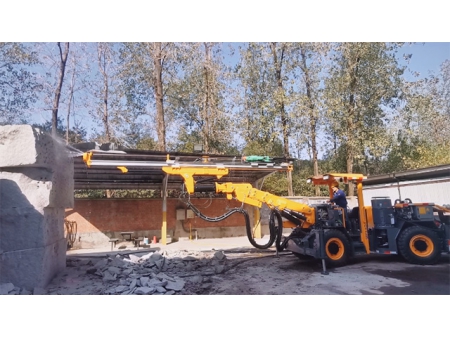

Video

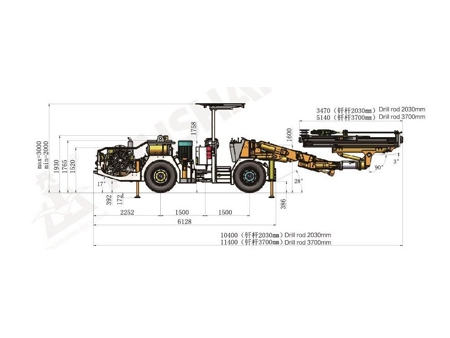

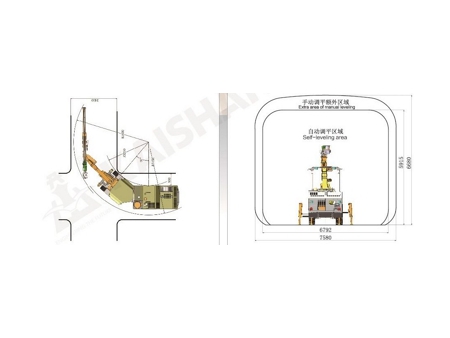

Diagrama de estructura

Especificaciones técnicas

Dimensiones y peso
Longitud			11300mm
Ancho			1750mm
Altura			2000/3000mm
Peso			Aprox.12000kg
Velocidad de desplazamiento en terreno llano			10km/h
Máx. gradeabilidad			25%(14°)
Protección de seguridad
Nivel de ruido			< 100dB(A)
Techo de seguridad de elevación			Cumple con los requisitos de FOPS y ROPS
Sistema de aire y agua
Compresor de aire	1×JN4		Consumo de aceite de lubricación			180-250g/h
Capacidad del compresor de aire	0.5m³/min
Presión	6-8bar		Bomba de agua			1×CR3		1×CR5
Dispositivo de lubricación de vástago	Bomba electrónica de lubricación por pulsos		Potencia			1.5kW		5.5kW
Consumo de aire de lubricación	0.3m³/min		Capacidad de la bomba de agua			3m³/h		6m³/h
Chasis
Motor diesel	Cummins QSB3.9-C80-31 60kW, 2200rpm		Neumáticos			11.00-20
Purificación de gases de escape	Catalizador de escape		Mecanismo de dirección			Ángulo de dirección articulado: ±40°
Sistema de accionamiento	Sistema hidráulico cerrado para la conducción en cuatro ruedas		Frenado de desplazamiento			Freno hidráulico de dos circuitos
Ángulo de giro	Giro del eje trasero: ±10°		Frenado de estacionamiento			Freno multidisco húmedo del reductor
			Tanque de combustible			60L
Sistema de perforación
Taladro de roca (drifter)		1×HC50/R38	1×HC109/R38				1×HC95LM/R38
Potencia de impacto		13kW	18.8kW				21kW
Flujo de impacto		105L/min	135L/min				100-120L/min
Presión de impacto		130bar	135bar				180-200bar
Presión rotatoria máxima		150bar	150bar				210bar
Frecuencia de impacto		62Hz	47Hz				62Hz
Par		325Nm	780Nm				764Nm
Diámetro del orificio		Ø32-76mm	Ø42-102mm				Ø42-102mm
Rotación de la viga		360°
Extensión de alimentación		1100mm
Modelo de pluma de perforación		K26F
Forma de la pluma de perforación		Paralelismo automático
Extensión de la pluma		1200mm
Unidad de potencia hidráulica eléctrica
Motor		45kW		55kW			75kW
Impacto/alimentación/posicionamiento		Bomba de pistón axial de desplazamiento variable
Rotación		Bomba de engranajes
Finura del filtro		10µ
Depósito de aceite hidráulico		240L
Enfriador hidráulico		Enfriador de agua
Voltaje de trabajo		380V
Frecuencia		50Hz
Método de inicio		Star/delta
Carrete de cable		1×F440
Longitud del cableado del carrete		100m			80m
Especificaciones del cable		3×35 3G6			3×50 3G6
