Información Básica:
Velocidad Alta: 12000 placas/horas
Nivel de Registro de precisión: ± 1mm
Tamaños de Placa: 400 mm -1650 mm
Espesor de Placa de Tope: 120 -500 g/m2
Espesor de Placa de Botón:sobre 300g/m2

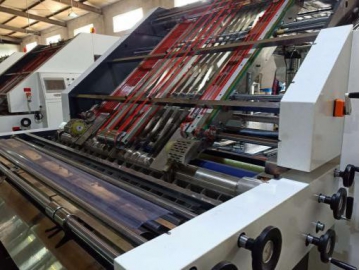

La empalmadora de papel y cartón tipo servo se utiliza para laminar cartón y papel ondulado. Además, se utiliza para laminar productos de cartón doble. La velocidad máxima de esta máquina es de 12000papeles/cartones por hora. La unidad de alimentación del papel o cartón superior de esta empalmadora toma un dispositivo de corrección de posición. La desviación puede corregirse con el dispositivo de corrección de posición cuando el error en el apilamiento de papel o cartón es de alrededor de 15mm, lo cual acorta altamente el tiempo de apilamiento y resuelve el problema de la precisión de la posición del papel superior entre izquierda y derecha a alta velocidad.
La máquina puede ajustar diversas partes del papel o cartón de la máquina automáticamente mediante el ajuste del largo y ancho del papel en la pantalla táctil. Cuando se reemplaza con otro tipo de papel o cartón, solo toma 20 segundos cambiar a un nuevo pedido.
Tamaño máximo de papel y cartón | 1450×1450mm |
Tamaño mínimo de papel y cartón | 400×400mm |
Grosor del papel o cartón superior | 120-500g |
Precisión de Adelante y atrás | ±1mm |
Consumo de aire | 0.2m3/min |
General | 15.5×2.4×2.4M |
Potencia de la máquina | 22KW |
Papel o cartón inferior | Papel ondulado de cuatro capas papel o cartón ondulado A, B, C, E, F: AB/BB/BC/EE El cartón o papel está por encima de 300GSM |
Tamaño máximo de papel y cartón | 1650×1650mm |
Tamaño mínimo de papel y cartón | 400×400mm |
Grosor del papel o cartón superior | 120-500g |
Precisión de Adelante y atrás | ±1mm |
Consumo de aire | 0.2m3/min |
General | 15.7×2.6×2.4M |
Potencia de la máquina | 25KW |
Papel o cartón inferior | Papel ondulado de cuatro capas papel o cartón ondulado A, B, C, E, F : AB/BB/BC/EE El cartón o papel está por encima de 300GSM |
(Los parámetros de la empalmadora tipo servo puede cambiarse de acuerdo a las necesidades de los clientes.)

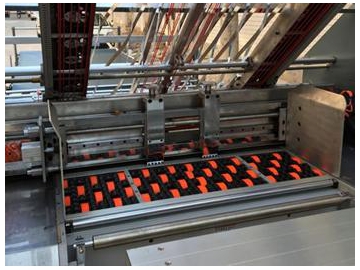

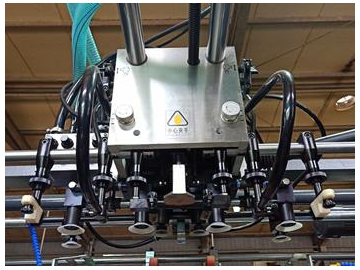

- Unidad de alimentación: Sin importar cuan grueso o fino sea el papel o cartón, la unidad de alimentación asegura la velocidad y la suavidad del proceso de alimentación del papel o cartón. Esta unidad mejora la eficiencia de producción de la empalmadora durante el proceso de operación.

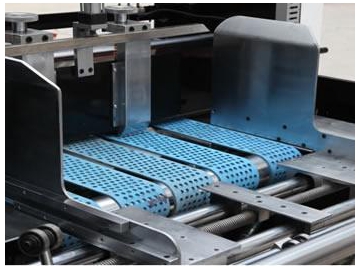

- Papel o cartón inferior: El sistema de papel o cartón inferior utiliza absorción para alimentar papel o cartón automáticamente. El sistema de papel o cartón inferior asegura que el papel ondulado y el cartón pueden ser descargados suavemente durante el proceso de operación.
- Sistema de posicionamiento: El sistema de posicionamiento utiliza conjuntos fotoeléctricos para detectar la posición relativa del papel inferior. Durante el proceso de trabajo de la empalmadora. El sistema de posicionamiento hace que el papel o cartón superior y el inferior encajen de manera precisa.

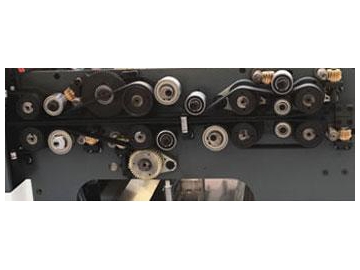

- Sistema de transmisión: El sistema de transmisión hace que el transporte de papel de manera rápida y suave durante la operación de la empalmadora. La máquina opera de manera silenciosa, lo cual genera un ambiente de producción tranquilo.

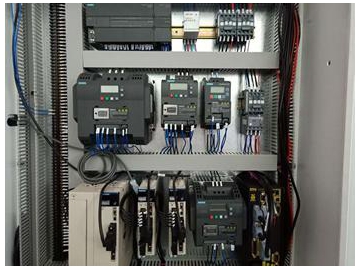

- Sistema eléctrico: La interfaz hombre máquina se combina con PLC para mostrar diversos tipos de información, como por ejemplo, avisos o detección de fallas en la pantalla. Esto se realiza con el fin de que el usuario esté al tanto de la condición de la máquina a tiempo cuando la máquina esté en funcionamiento.

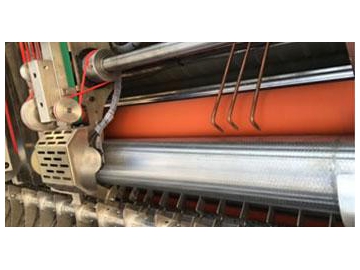

- Sistema de encolado: El sistema de encolado utiliza un rodillo de acero inoxidable. El rodillo alarga la vida útil de la máquina, lo cual la hace más duradera.

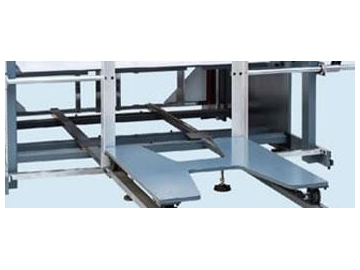

- Unidad de pre-carga: Cuando la maquina trabaja sin parar, la unidad de pre-carga apila la siguiente pila de papel o cartón superior para mejorar la eficiencia del proceso.
- Alimentador principal de bordes: El alimentador principal de bordes se puede elegir para satisfacer las necesidades de los clientes y adaptar la empalmadora a todo tipo de alimentación de papel ondulado o cartón de tamaño grande.

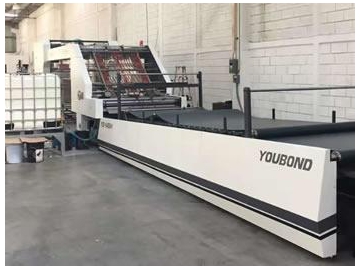

- Empalmadora de cartón tipo servo YB-1450H, México
- Empalmadora de cartón tipo servo YB-1450H, Corea
- Empalmadora de cartón tipo servo YB-1450H, Brasil
