Deflectómetro de impacto FWD
¿Desea medir el impacto de forma precisa? El deflectómetro de impacto es uno de los equipos de prueba de estructuras no destructivas más completas y avanzadas que encontrará en el mercado. Es uno de los equipos más nuevos y utilizados en el área de carreteras y se utiliza con el fin de medir la deflexión dinámica de las superficies de las carreteras y calcular el módulo de rebote de la superficie de las carreteras. Este equipo es ideal para pruebas completas. Si lo que busca es un deflectómetro de la más alta calidad, nuestro deflectómetro te ofrecerá la seguridad y calidad que usted está buscando a la hora de encarar proyectos de ingeniería. Dentro de nuestros modelos encontrará deflectómetros portátiles, livianos y pesados. Por favor, chequeé nuestro catálogo de productos para encontrar el producto que mejor se adecúe a sus necesidades.
Peso del martillo: | 450kg |
Velocidad del movimiento: | 0~120km/hora |
Velocidad de prueba por punto: | 25~30s |
Tipo de deflexión: | Sensor de velocidad magnetoeléctrica |
Cantidad de sensores de deflexión: | 1~9 piezas seleccionables (la configuración estándar incluye 9 piezas) |
Rango de deflexión: | ±2500um |
Precisión de deflexión: | 2% |
Repetibilidad de deflexión: | 1% |
Fuerza de carga: | 12~150kN (se puede extender a 250kN) |
Forma de pulso de carga: | Esencialmente medio seno |
Repetibilidad de carga: | 2% |
Resolución de carga: | 0.1kN, 1kpa |
Rango de temperatura: | -50°C~100°C |
Resolución de temperatura: | 0.1°C |
Precisión de temperatura: | 0.50% |
Sensor DMI: | Codificador de pulso |
Cantidad de sensores DMI: | 1 |
Ubicación GPS: | horizontal dentro de los ±2 metros |

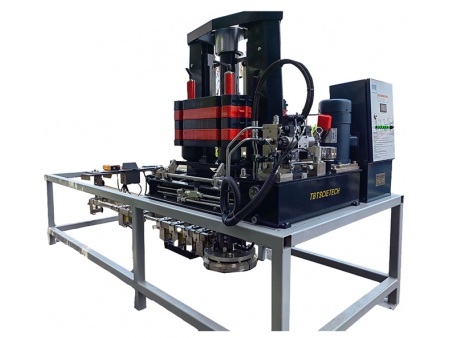

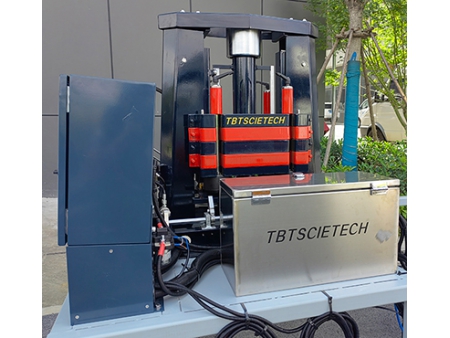

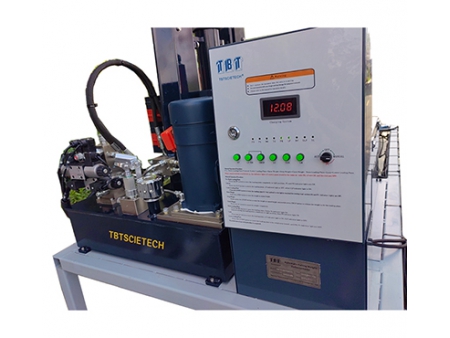

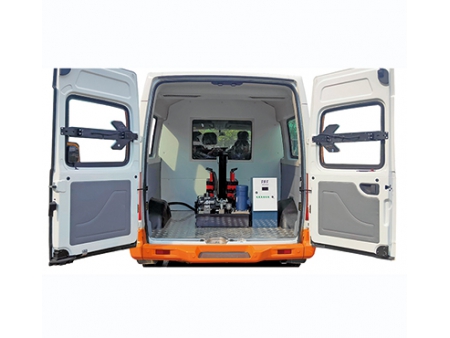

- Nuestro deflectómetro de peso descendente TBTFWD-NJ-MV está montado en el vehículo, lo que significa que el instrumento está instalado dentro del vehículo. De esta manera, el equipo de deflexión de la carretera es más fácil y conveniente para el mantenimiento y para la operación en el futuro, lo que evita la humedad por lluvia o polvo, además extiende la vida útil del instrumento.
- La especificación técnica es la misma que según el modelo TBTFWD-NJ-M deflectómetro de peso descendente.
- Para utilizar el vehículo montado FWD necesita de algún requisito en el vehículo, también requiere que los clientes tengan un equipo técnico para hacer la modificación, no tiene que preocuparse ya que le proporcionaremos orientación en el sitio o de forma remota.
Peso del martillo | 450KG |
Velocidad de movimiento | 0~120km/hora |
Velocidad de prueba por punto | Aprox 20~30s |
Tipo de deflexión | Sensor de velocidad eléctrico magnético |
Cantidad del sensor de deflexión | 7pzas (se puede extender hasta 15pzas) |
Rango de deflexión | ±2500um |
Precisión de deflexión | 2% |
Repetibilidad de la deflexión | 1% |
Fuerza de carga | 12~150KN (opcional 250KN de HWD para aeropuerto está disponible) |
Repetibilidad de carga | 2% |
Resolución de carga | 0.1KN , 1Kpa |
Placa de carga | D300mm / 4- placa de segmento |
Rango de medición de temperatura | -50℃ ~ 100℃ / resistencia al platino e infrarrojos |
Resolución de temperatura | 0.1℃ |
Precisión de temperatura | 0.50% |
Precisión del GPS | /-2 metros |

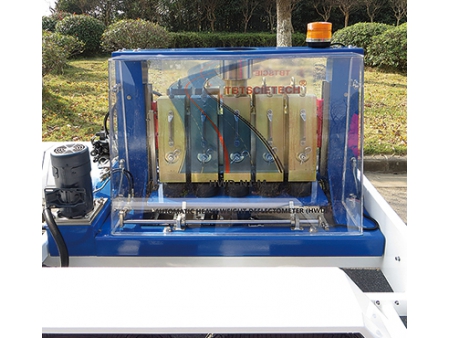

Deflectómetro de impacto HWD-NJ-M es un equipo de prueba que se utiliza en la construcción de pavimentos y pistas de aeropuertos y es una versión mejorada del equipo anterior. Se utiliza para medir la capacidad de carga y para realizar distintas pruebas destructivas y se utilizan en espacios de estacionamiento de camiones y en autopistas de aeropuertos. Este es uno de los productos más elegidos en esa industria.
Número | Descripción | Contenido |
1 | Uso | Prueba de resistencia para pistas de aterrizaje |
2 | Unidad principal | Tráiler, deflectómetro, laptop, software |
3 | Especificaciones | |

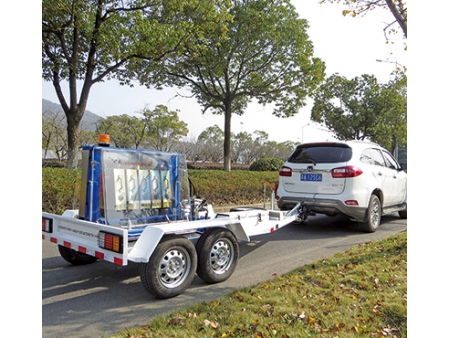

3.1 | Tráiler | Tipo de tráiler: 1. Sistema de freno 2. Dispositivo de tracción 3. Dispositivo de señales 4. Señal de seguridad 5. Alarma 6. Velocidad: 0~120km/h 7. Longitud: >4m 8. Ángulo frontal: 34° 9. Eje: dos ejes |
3.2 | Funciones principales | 1. Prueba de deflexión automática y carga 2. Prueba de temperatura ambiente y sobre superficie 3. Función de bloqueo automático 4. Graba más de 60ms datos 5. Registro automático de deflexión, carga y temperatura GPS y otros datos 6. Puede calibrar por distancia y realizar verificación 7. Equilibrio automático con sistema de martillo |
3.3 | Parámetros | 1. Tipo: tráiler 2. Elevación de martillo: hidráulico 3. Suministro eléctrico: interruptor de tracción, DC 12V 4. Sensor de deflexión: 9 piezas 5. Distancia mínima de la tierra: >20cm 6. Rango de deflexión: -2500μm~ 2500μm 7. Precisión de medida de deflexión: mejor que 2% 8. Resolución de deflexión: 0.1μm 9. Capacidad: 0~250kN 10. Precisión de carga: mejor que 2% 11. Placa de carga: D300mm o D450mm (perfil de cuatro lados) 12. Rango de temperatura: -50℃~100 ℃ 13. Precisión de medida de temperatura: 0.5% 14. Resolución de medida de temperatura: 0.1℃ 15. Precisión de sensor de distancia: 0.1% 16. Tiempo de prueba para cada punto: 35s (3 martillos) |
- Este deflectómetro cumple sus funciones en una variedad de usos:
- Autopistas y proyectos de construcción
- Control de calidad del suelo
- Control de calidad de amortiguadores
- Control de calidad de pozos
- Detección del módulo de deformación de cimentaciones

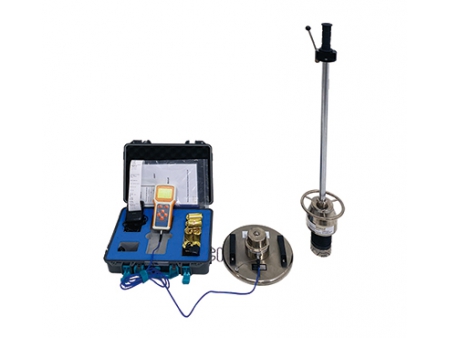

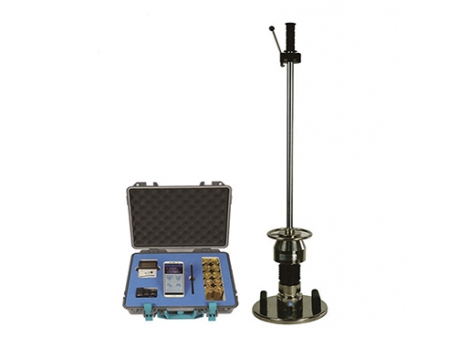

Dispositivo de carga | |
Martillo | 10.0kg (opcional 15kg, 20kg) |
Altura de caída máxima: | 700mm |
Carga de impacto máxima: | 20kN |
Forma de carga de pulso: | Medio seno |
Duración de carga de pulsos por ondas: | 15~30ms |
Material: | Aleación de acero galvanizado |
Peso: | 15kg (incluyendo martillo de 10kg) |
Altura: | 1100mm |
Placa de carga | |
Diámetro: | 300mm (opcional 200mm, 450mm) |
Espesor: | 20mm |
Material: | Aleación de acero galvanizado |
Peso: | 15kg |
Instalación electrónica (control inalámbrico) | |
Rango de medida de fuerza de carga: | 25kN |
Precisión de medida de fuerza de carga: | < 2% |
Rango de medida de desplazamiento: | 2mm |
Precisión de medida de desplazamiento: | < 1% |
Tiempo de medida por punto: | < 1min |
Sensores para medida de desplazamiento: | 3 piezas (expandible) |
Capacidad de almacenamiento de datos: | 2000 datos de prueba |
Suministro eléctrico: | Batería de litio |
Tiempo de funcionamiento de forma continua: | 12 horas |
Rango de temperatura ambiente: | -10°C~40°C |
Rango de humedad ambiente de funcionamiento: | No más de 85% HR (sin condensación) |

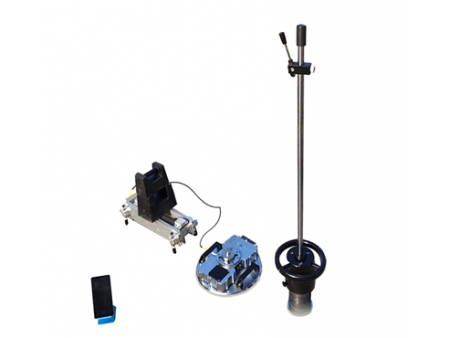

El deflectómetro de peso ligero de la serie TBTLWD, es un instrumento no destructivo (NDT), también llamado probador de módulo de deformación dinámica (medidor de deflexión de martillo de gota de mano), se utiliza para determinar la capacidad de deflexión de la subrasante bajo la carga dinámica, evaluando así la capacidad de carga y la deformación de la subrasante.
Es aplicable al seguimiento e inspección de la calidad de la construcción de cimentaciones de ferrocarriles, carreteras, aeropuertos, tráfico urbano, puertos, terminales y edificios industriales y civiles sometidos a cargas dinámicas. Es especialmente adecuado para la detección de secciones estrechas del sitio, como la transición de carreteras y puentes (alcantarillas), ambas bases de línea, entre otros. Puede medir rápidamente el valor Evd del módulo de deformación dinámica.
Rango de uso | Tipo de suelo | Varios tipos de rellenos mixtos de suelo, tierra y roca con un tamaño de partícula no mayor de 1/4 del diámetro de la placa de carga | |
rango | 10Mpa≤Evd≤225Mpa | ||
Profundidad | 0~500mm | ||
Ambiente de trabajo | Temp.: -10℃~40℃ humedad <90%HR | ||
Dispositivo de adquisición de datos | Método de agregado de carga | Con sensor de geófono 1pza Peso: 15kg, incluyendo martillo de 10kg Valor de caída de peso: 700±20 mm Impacto máximo: 7.07kN Duración del impacto: 18±1ms | |
Placa de carga | Peso: 15kg Diámetro: 300mm Espesor: 20mm | ||
Unidad principal de mano | Rango de deflexión | 0.10mm~2.00mm | |
Capacidad | 2000 grupos de datos (TBTLWD-1G) Referido a la configuración del teléfono celular, normalmente con almacenamiento 10G (TBTLWD-1GW) | ||
Tamaño | Tamaño de la pantalla: 3 pulgadas (TBTLWD-1G) / 5 pulgadas (TBTLWD-1GW) | ||
Fuente de alimentación | Batería de litio de más de 18 horas (TBTLWD-1G) De acuerdo con la batería del teléfono celular (TBTLWD-1GW) | ||
Pantalla | Pantalla de visualización (interruptor chino / inglés) -- TBTLWD-1G Aplicación de teléfono celular - TBTLWD-1GW | ||
Transferencia de datos | Transferencia por cable (TBTLWD-1G) Datos de transferencia Wifi (TBTLWD-1GW) | ||
Impresora | Conexión | Bluetooth | |

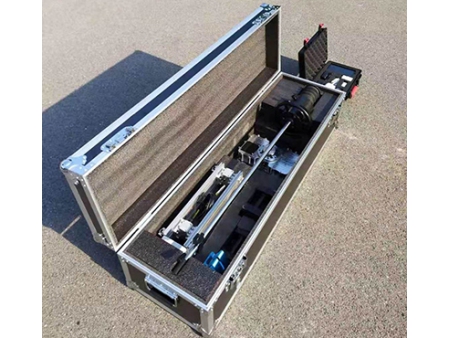

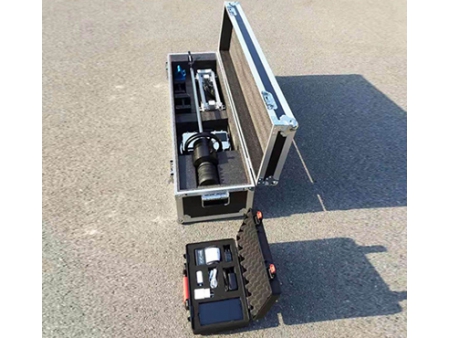

Empaque | Maletín o caja de transporte | Material interior de la caja: plástico de ingeniería Medida: Aprox 420 × 140 × 335 mm Peso: Aprox 4.5KG | |
Material exterior de la caja: caja de aleación de aluminio Medida: Aprox 1230 × 400 × 400 mm Peso: Aprox 56KG |
