Solicite un presupuesto

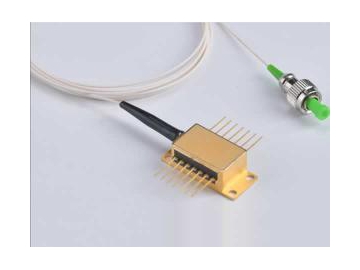

Los diodos láser tipo mariposa con fibra acoplada emplean el chip MQW-DFB de alta calidad con el fin de cumplir con los requerimientos de una alta velocidad y de longitud de onda específica de luz de un sistema de transmisión. El enfriador termoeléctrico incorporado permite al dispositivo láser un funcionamiento estable en diversas condiciones ambientales. Esta serie de productos ha encontrado amplias aplicaciones en sistemas de transmisión LAN, WAN, MAN y CATV, y en sistemas de transmisión de larga distancia DMDW. También puede ser utilizado en fuentes de luz estabilizada, fuentes de luz modulada y otros equipos de comunicación tales como los transmisores CATV.

Módulo láser de realimentación distribuida DFB 2MW-28MW 1310nm

(Si desea conocer más detalles, por favor haga clic aquí para descargar el siguiente archivo file.)

El módulo de diodos láser de realimentación distribuida DFB 2MW-28MW 1310nm produce haces de láser con una longitud de onda particular. Es capaz de proporcionar alta potencia de salida hasta un máximo de 28MW. El módulo está construido con un opto-aislador integrado o externo, un conjunto mariposa de 14 pines con enfriador termoeléctrico, cable flexible de fibras monomodo, tubo estrecho 900μm y conector FC/APC. La longitud del cable flexible de fibras es de 1.00±0.10m. Es de baja corriente umbral, podemos suministrar el dispositivo con un módem integrado o externo.

Óptica y& Características electricas
Parámetro Símbolo Condiciones de prueba Mín. Tipo Máx. Unidad
Longitud de onda central λc CW 1300 1310 1320 nm
Ancho espectral (-20 dB) Δλ CW - 0.1 1.0 nm
Potencia de salida óptica* Po CW, TL=25 ℃ 2 - 28 mW
Aislamiento óptico IS T=25 ℃ 30 - - dB
Relación de supresión de modos laterales SMSR CW 30 - - dB
Corriente umbral Ith TL=25 ℃ - 9 15 mA
Corriente de funcionamiento Iop CW - - 120 mA
Voltaje VF CW - 1.2 2.0 V
Monitor de corriente Imon Vrpd=5 V 100 - 1500 μA
Monitor de corriente de oscuridad ID Vrpd=5 V - - 100 nA
Temperatura de funcionamiento T - -20 - 60
Error de seguimiento γ TE=10log(Po(Tc)/Po(25℃) -0.5 - 0.5 dB
Resistencia del termistor Rt T=25 ℃ 9.5 - 10.5
Corriente TEC IC ΔΤ=40℃ - - 1.0 A
Voltaje TEC VC ΔΤ=40℃ - - 2.0 V
Medida de niveles de señal CNR 84 CH, PAL 51 - - dB
Segundo orden compuesto CSO 84 CH, PAL - -60 -57 dBc
Triple batido compuesto CTB 84 CH, PAL - -67 -65 dBc
Rango de frecuencia F - 45 - 870 MHz

Módulo láser de realimentación distribuida DFB 1MW-12MW 1550nm

(Si desea conocer más detalles, por favor haga clic aquí para descargar el siguiente archivofile.)

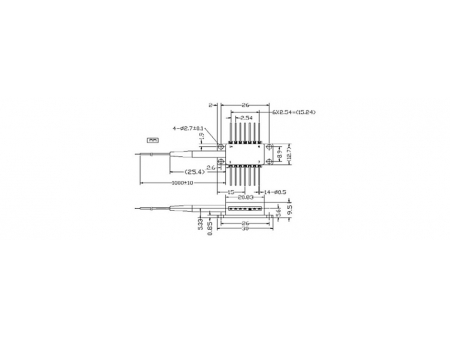

Esquema del conjunto

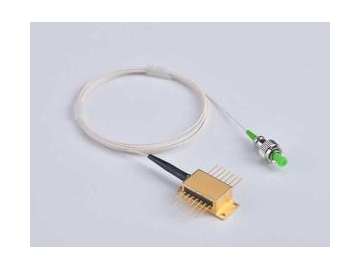

Módulo láser de la mariposa 1MW-12MW 1270 nm 1610 nm-CWDM DFB

(Si desea conocer más detalles, por favor haga clic aquí para descargar el siguiente archivo   file.)

Caracteristicas
1. El CWDM DFB módulo láser mariposa 1MW-12MW 1270 nm-1610 nm utiliza chips cuánticos múltiples, así, satisfacer el requisito para el sistema de transmisión óptica de alta velocidad con la longitud de onda específica.
2. El built-in TEC asegura el funcionamiento normal en diversos entornos.
3.Nuestro módulo de láser de alta potencia tiene un bajo umbral de corriente, salida de alta potencia óptica y gran anchura espectral, lo que resulta en una elevada estabilidad durante el funcionamiento.
4. Se encapsula en un paquete de mariposa de 14 pines.
5.La mariposa empaquetado diodo láser es aplicable para la modulación de la fuente de luz en la comunicación de televisión por cable, FTTH, GSM, y mucho más.

Óptica y& Características electricas
Parámetro Símbolo Condiciones de prueba Mínimo Típico Máximo Unidad
Longitud de onda central λc Note1 Note2 nm
Anchura espectral (-3 dB) Δλ CW - 0.5 1 nm
Potencia óptica de salida Po CW, TL=25 °C - - 16 mW
Aislamiento óptico IS T=25 °C 30 35 - dB
Relación de supresión en modo lateral SMSR CW 35 40 - dB
Corriente umbral Ith TL=25 °C - 10 15 mA
Corriente de operación Iop CW - - 100 mA
Voltaje en sentido directo VF CW - 1.2 2.0 V
Corriente del monitor Imon Vrpd=5 V 100 - 1500 μA
Corriente de oscuridad del monitor ID Vrpd=5 V - - 100 nA
Temperatura de operación de la caja T - -20 - 60 °C
Error de seguimiento γ TE=10log(Po(Tc)/Po(25°C) -1 - 1 dB
Resistencia del termistor Rt T=25 °C 9.5 - 10.5
Constante B del termistor B T=25 °C
3900
K
Corriente TEC IC ΔΤ=40°C - - 1.0 A
Voltaje TEC VC ΔΤ=40°C - - 2.0 V
Rango de frecuencia F - 45 - 2500 MHz
Frecuencia de corte Fc(-3dB) If=Iop 4 - - GHz
RIN Nr CW, If=Iop, f=2.5GHz - -155 -150 dB/Hz

Nuestra empresa es un especializado fabricante y proveedor, con sede en China, de diodos láser tipo mariposa con fibra acoplada. Ofrecemos una amplia gama de productos, incluyendo diodos láser semiconductores de fibra acoplada FP, receptores de diodos PIN con amplificador de transimpedancia (TIA), módulos de diodos láser CWDM, etc.
