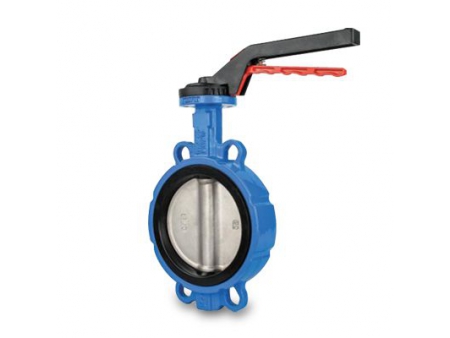

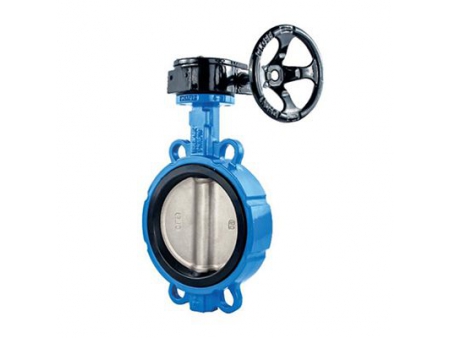

Válvula de Mariposa tipo Wafer

Solicite un presupuesto

Nosotros: http://custom-casting.com.ar/1-2-wafer-butterfly-valve.html

La válvula de mariposa tipo wafer se caracteriza por tener un cuerpo estilo 'wafer', revestido con una variedad de materiales como caucho o asiento de válvula de PTFE. Esta válvula es idónea tanto para prevenir como para regular el flujo en diversos sistemas de tuberías. Como un producto de control de flujo de bajo costo, la válvula de mariposa tipo wafer destaca por su estructura simple, tamaño compacto, peso ligero, bajo torque operativo y una larga vida útil del asiento de la válvula. Este tipo de válvula industrial permite una apertura y cierre rápidos, con solo una rotación de 90°, lo que facilita su operación. Además, proporciona un control de flujo eficaz y preciso.

Aplicaciones

La válvula de mariposa tipo wafer es muy utilizada en el sistema de tuberías en la industria petrolera, el sistema de tuberías de transmisión de gas, el sistema de transporte resistente a la corrosión química y el control de flujo en la industria de tratamiento de agua, además de usarse en el sistema de agua de refrigeración de la central térmica.

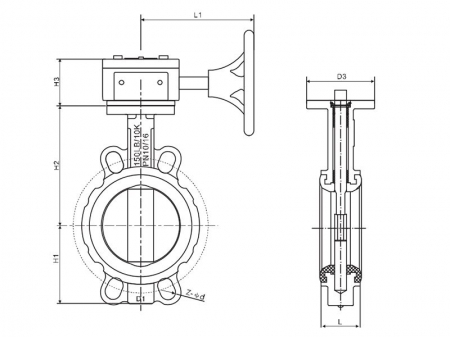

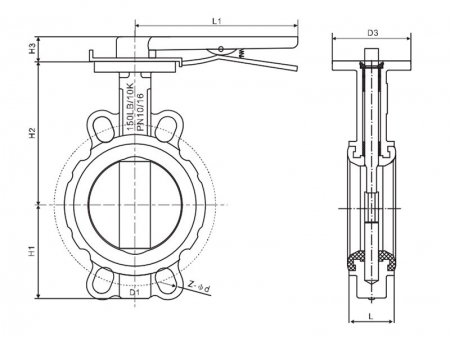

Dimensiones (unidad: mm)

DN (mm)	L	L1	D	PN1.0		PN1.6		150Lb		10K		D3	H1	H2	H3
DN (mm)	L	L1	D	D1	Z- Ød	D1	Z- Ød	D1	Z- Ød	D1	Z- Ød	Nº de brida	H1	H2	H3
50	42	220	52.9	125	4-23	125	4-23	120.6	4-19	120	4-19	F05	70	126	32
65	44.7	220	64.5	145	4-23	145	4-23	139.7	4-19	140	4-19	F05	77	137	32
80	45.2	255	78.8	160	8-20	160	8-20	152.4	4-19	150	8-19	F05	92	143	32
100	52.1	255	104	180	4-23	180	4-23	190.5	8-19	175	8-19	F07	105	164	32
125	54.4	290	123.3	210	4-23	210	4-23	215.9	8-22	210	8-23	F07	120	177	32
150	55.8	290	155.6	240	4-25	240	4-25	241.3	8-22	240	8-23	F07	134	198	32
200	60.6	340	202.5	295	4-25	295	4-25	298.5	8-22	290	12-23	F10	171	231	45

Nota: Si necesita otro tamaño y materiales de válvulas de mariposa, por favor contáctenos .

En general, las válvulas de mariposa tipo wafer están fabricadas con cuatro orificios que se alinean perfectamente con la tubería a la que se conecta. Estas válvulas están destinadas a sujetarse entre dos bridas en un sistema de tuberías conectadas. Se ajustan perfectamente a la mayoría de las normativas de bridas.

La válvula mariposa tipo wafer ha sido fabricada con la finalidad de asegurar un sello bidireccional de presión diferencial a fin de prevenir cualquier retroceso del flujo en un sistema unidireccional.

La válvula de mariposa tipo wafer garantiza un cierre totalmente hermético, es perfecta para aplicaciones que requieren una estanqueidad total sin fugas. Asimismo, se destaca por su fácil instalación y mantenimiento.

Las válvulas de mariposa se clasifican en tres tipos principales: válvula de mariposa de desplazamiento nulo, válvula de mariposa de doble desplazamiento y válvula de mariposa de triple desplazamiento.

En nuestra empresa especializada en acero inoxidable de alta precisión, no solo mantenemos una amplia gama de válvulas industriales en stock, sino que también nos adaptamos a las necesidades específicas de nuestros clientes. Esto incluye la creación de productos personalizados, fabricados según las especificaciones técnicas y los materiales proporcionados por el comprador.

Somos una empresa de fundición de piezas especializada en acero inoxidable, brindamos servicios de fundición de precisión mediante el método de cera perdida, además de fundición en arena y mecanizado. Nuestra experiencia abarca diversos sectores industriales, pero tenemos un enfoque particular en área de las válvulas de control de flujo.
