Características

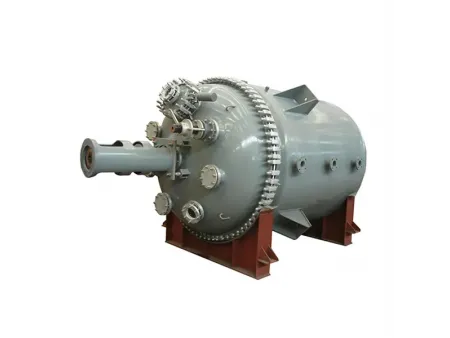

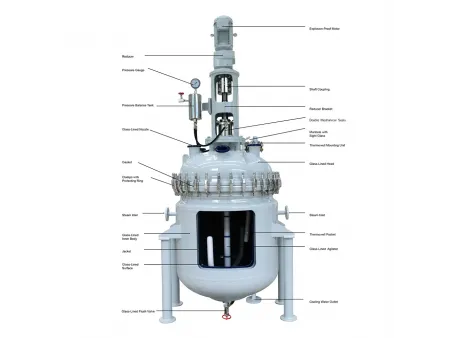

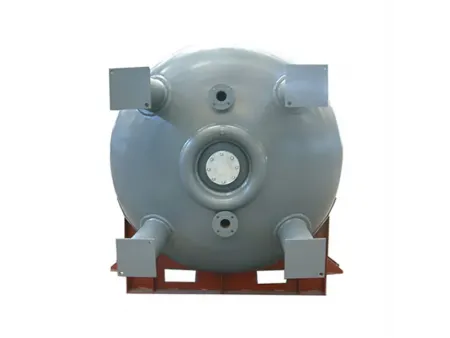

  • El reactor esmaltado tipo K es un reactor químico es de tipo abierto. La tapa se fija al cuerpo a través de abrazaderas y con juntas entre ellas.
  • Este recipiente a presión se utiliza principalmente para el procesamiento de químicos.
  • Nuestro equipo de procesamiento de químicos ofrece una gran variedad de métodos de agitación.
  • Este reactor industrial de tipo abierto está revestido de esmalte TJ09/TJ16/TJ21S, lo que ofrece una gran resistencia a la corrosión, impactos y cambios de temperatura. Además, destaca por su fiabilidad y durabilidad.
  • Ofrecemos diferentes modelos de reactor esmaltado: K50L, K100L, K200L, K300L, K500L, K1000L, K1500L, K2000L, K3000L, K4000L, K5000L, K6300L, K8000L, K10000L, K12500L y K16000L, entre otros. Todos se distinguen por su facilidad de uso y mantenimiento.
Parámetros técnicos del reactor industrial

  • Dibujo de diseño K50L-K100L (vista en planta)
  • Dibujo de diseño K200L-K500L (vista en planta)
  Recipiente a presión Camisa
Presión de diseño
( MPa )		 0.4 0.6
Temperatura de diseño
( ℃ )		 -19~200 -19~200
Símbolo Uso
a Boca de inspección
b Cavidad del agitador
c Termopozo
d Salida de material
e1,e2 Mirilla
f, g Reserva
k1,k2,k3,k4 Entrada/salida
m Orificio de ventilación
Especificaciones (Unidad: mm)
Modelo K50 K100 K200 K300 K500
Capacidad nominal (L) 50 100 200 300 500
Capacidad total (L) 104 180 338 483 743
Capacidad calculada (Nota 1) (L) 71 128 247 369 588
Capacidad de la chaqueta/jacket (L) 21 32 57 92 130
Área de intercambio de calor (m2 ) 0.53 0.85 1.26 1.75 2.64
Peso de referencia (kg) 310 380 595 795 985
Dimensiones d1 500 600 700 800 900
d2 600 700 800 900 1000
d3(Nota 2) 872 987 1087 1188 1288
d4 420 520 620 720 810
d5 300 300 400 500 500
h1 400 500 700 800 1000
h2 280 310 355 390 415
h3 220 250 270 280 280
h4 300 340 370 390 400
h 1800 1920 2450 2725 2955
B 250 250 250 250 270
Φ 24 24 24 24 24
DN de la boquilla de recipiente a 80 80 125 125 150
b 65 65 100 100 100
c 65 65 65 65 65
d 65 65 80 80 80
e1 65 65 65 65 80
e2 / / 65 65 80
f 65 65 80 80 100
g / / 65 65 125
DN de la boquilla de la camisa/jacket k1 20 20 25 25 32
k2 20 20 25 25 32
k3 20 20 25 25 32
K4 20 20 25 25 32
m G3/8'' G3/8'' G3/8'' G3/8'' G3/8''
Accionamiento DN 40 40 50 65 65
h5 980 980 1250 1400 1400
Nota 1: Capacidad calculada: Volumen debajo de la brida de cuello alto.
Nota 2: Los tipos de soporte pueden ser determinados por los usuarios. Sin una solicitud especial, normalmente se aplicarían agarraderas (lugs).

Dibujo de diseño K1000L-K6300L (vista en planta)
Recipiente interno Camisa/jacket
Presión de diseño
(MPa)		 0.4 0.6
Temperatura de diseño
( ℃ )		 -19~200 -19~200
Especificaciones (Unidad: mm)
Modelo K 1000 K 1500 K 2000 K 3000 K 4000 K 5000 K 6300
Capacidad nominal (L) 1000 1500 2000 3000 4000 5000 6300
Capacidad total (L) 1616 2172 2640 4170 5140 6470 7580
Capacidad calculada (Nota 1) (L) 1244 1714 2180 3370 4334 5443 6561
Capacidad de la chaqueta/jacket (L) 206 340 434 520 670 873 1027
Área de intercambio de calor (m²) 4.55 5.76 7.23 9.33 11.85 13.74 16.43
Área de intercambio de calor de la bobina de medio tubo (m²) 1.8 2.8 3.6 4.0 5.3 7.0 8.4
Peso de referencia (kg) 1700 2155 2415 3500 4055 4840 5490
Dimensiones (mm) d1 1200 1300 1300 1600 1600 1750 1750
d2 1300 1450 1450 1750 1750 1900 1900
d3 (Nota 2) 1638 1915 1915 2221 2221 2412 2412
d4 1080 1180 1180 1440 1440 1580 1580
d5 700 700 700 800 800 850 850
h1 1200 1400 1830 1810 2290 2410 2875
h2 495 520 520 605 605 642.5 642.5
h3 290 330 330 340 340 340 340
h4 600 650 650 700 700 700 700
h 3445 3660 4010 4280 4745 4900 5470
B1 315 315 315 315 315 350 350
B2 350 400 400 450 450 500 500
Φ 30 30 30 30 30 30 30
DN de la boquilla de recipiente (mm) a 300x400 300x400 300x400 300x400 300x400 300x400 300x400
b 125 125 125 150 150 150 150
C 100 100 100 100 100 125 125
d 100 100 100 100 100 125 125
e 100 125 125 125 125 125 125
f 125 125 125 125 125 150 150
g 100 100 100 100 100 125 125
h 100 125 125 125 125 150 150
  100 100 100 125 125 125 125
DN de la boquilla de la camisa/jacket (Nota 3) (mm) k1 32/32 40/50 40/50 50/50 50/50 65/50 65/50
k2 32 40 40 50 50 65 65
k3 32/32 40/50 40/50 50/50 50/50 65/50 65/50
k4 32 40 40 50 50 65 65
m G3/8” G3/8" G3/8” G3/8” G3/8” G3/8” G3/8”
Accionamiento (Nota 4) (mm) dN 80 80 80 95 95 95 95
h5 1580 1580 1580 1680 1680 1680 1780

Notas

  • Capacidad calculada
    Volumen: Mide la capacidad por debajo de la brida del cuello alto. Esto no incluye el volumen ocupado por la brida en sí.
  • Opciones de soporte
    El tipo de soporte utilizado para sostener el reactor puede ser especificado por el cliente al realizar un pedido. Si no se indica ninguna preferencia, el tipo de soporte predeterminado serán agarraderas (lugs) unidas al exterior.
  • Valores k1 y k3
    Las dimensiones k1 y k3 variarán dependiendo de si el reactor tiene un sistema de calentamiento/enfriamiento de camisa completa o de medio tubo.
    Para una camisa/jacket completa, use los valores enumerados antes de la barra diagonal (/)
    Para medios tubos, use los valores después de la barra diagonal (/)
  • Parámetros del dispositivo de accionamiento
    Solo referencia: Los parámetros del dispositivo de accionamiento proporcionados son para fines de referencia.
    Selección actual: La selección final del tipo de reductor de cremallera se determinará en función de los requisitos específicos de la aplicación.

  • Dibujo de diseño de K8000L (vista en planta)
  • Dibujo de diseño K10000L-K16000L (vista en planta)
  Recipiente interno Camisa/Jacket
Presión de diseño
( MPa )		 0.2 0.6
Temperatura de diseño
( ℃ )		 -19~200 -19~200
Especificaciones (Unidad: mm)
Modelo K 8000 K10000 K12500 K16000
Capacidad total (L) 10380 12870 15380 18500
Capacidad calculada (Nota 1) (L) 8897 10930 13440 16000
Capacidad de la chaqueta/jacket (L) 1724 1940 2324 2500
Área de intercambio de calor (m²) 19.6 21.54 26.5 28.0
Área de intercambio de calor de la bobina de medio tubo (m²) 9.4 10.5 12.4 14.5
Peso de referencia (kg) 7560 8380 9950 12550
Dimensiones (mm) d1 2000 2200 2200 2400
d2 2200 2400 2400 2600
d3 (Nota 2) 2763 2964 2964 3238
h1 3000 3060 3720 3740
h2 710 770 770 825
h3 380 400 400 460
h4 830 850 850 900
h 5930 6010 6690 6850
B1 400 470 470 470
B2 700 700 700 700
Φ 36 36 36 36
DN de la boquilla de recipiente (mm) a 125 150 150 150
C 300x400 300x400 300x400 450
d 200 200 200 200
e1 200 200 200 200
e2 150 200 200 200
g1 150 150 150 150
g2 150 150 150 150
g3 150 150 150 150
g4 / 150 150 150
S 125 125 125 125
k 125 125 125 125
DN de la boquilla de la camisa/jacket (Nota 3) (mm) b1 65/65 80/65 80/65 100/65
b2 65 80 80 100
b3 65/65 80/65 80/65 100/65
b4 65 80 80 100
m G3/4” G3/4” G3/4” G3/4”
n G1/2” G1/2” G1/2” G1/2”
Accionamiento (Nota 4) (mm) dN 110 110 110 110
h5 2000 2000 2020 2090

Notas

  • Capacidad calculada
    Volumen: Mide la capacidad por debajo de la brida del cuello alto. Esto no incluye el volumen ocupado por la brida en sí.
  • Opciones de soporte
    El tipo de soporte utilizado para sostener el reactor puede ser especificado por el cliente al realizar un pedido. Si no se indica ninguna preferencia, el tipo de soporte predeterminado serán agarraderas (lugs) unidas al exterior.
  • Valores b1 y b3
    Las dimensiones b1 y b3 variarán dependiendo de si el reactor tiene un sistema de calefacción/enfriamiento de camisa completa o de media tubería.
    Para una camisa/jacket completa, use los valores enumerados antes de la barra diagonal (/)
    Para medios tubos, use los valores después de la barra diagonal (/)
  • Parámetros del dispositivo de accionamiento
    Solo referencia: Los parámetros del dispositivo de accionamiento proporcionados son para fines de referencia.
    Selección actual: La selección final del tipo de reductor de cremallera se determinará en función de los requisitos específicos de la aplicación.
