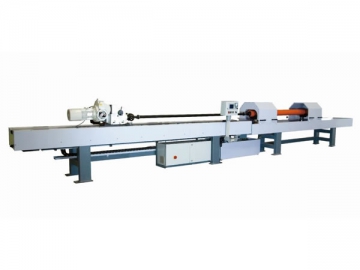

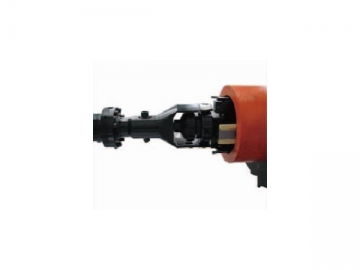

Bruñidora horizontal para orificios profundos
Nuestro completo catálogo de máquinas rectificadoras incluye bruñidoras horizontales especialmente adecuadas para el mecanizado abrasivo de orificios profundos. Esta rectificadora incorpora un servomotor y una pantalla táctil. Es fácil de utilizar y ofrece un excelente rendimiento de pulido y rectificado, garantizando una gran precisión dimensional y en el acabado del equipo.
Permite procesar orificios profundos con diámetros de 25mm a 100mm, y es una elección excelente como rectificadora de cilindros, cilindros hidráulicos y equipos para la extracción de petróleo y gas natural. También podemos ofrecer equipos de rectificado para trenes de aterrizaje de aviones, camisas de cilindros hidráulicos de gran tamaño, etc.
Parámetros técnicosÍtems | ||||||
Máxima longitud de la carrera (mm) | 2000 | 3000 | 4000 | 6000 | 8000 | 10000 |
Rango de diámetro del orificio (mm) | 25-1000 | 20-1000 | 25-1000 | 25-1000 | 25-1000 | 25-1000 |
Volumen del tanque de refrigeración (L) | 300 | 300 | 300 | 500 | 500 | 500 |
Longitud de la máquina (mm) | 6200 | 8200 | 10200 | 14700 | 18700 | 22700 |
Ancho de la máquina (mm) | 1200 | 1200 | 1200 | 1500 | 1500 | 1500 |
Altura de la máquina (mm) | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
Peso (kg) | 2200 | 2600 | 3000 | 4200 | 5000 | 5800 |
Configuración avanzada

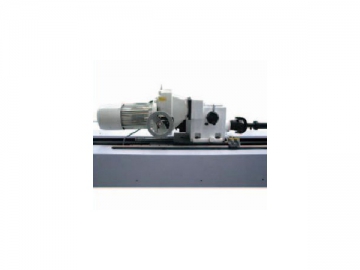

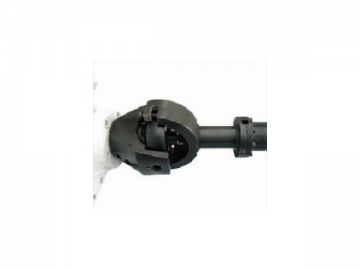

1. Sistema de husillo
Esta rectificadora horizontal viene equipada con un motor de husillo de velocidad variable de fabricación alemana. Este motor viene equipado con una caja de cambios de tres engranajes y permite regular la velocidad del husillo. El dispositivo de frenado del motor evita que las paredes de los orificios se rayen al final del proceso de bruñido. Un dispositivo deslizante permite sacar la caja de cambios y las herramientas rectificadoras de los orificios. Además, la medición de los diámetros de los orificios y el reemplazo de los escariadores resultan mucho más fáciles y prácticos.
2. Motor alternativo
Nuestras rectificadoras bruñidoras incorporan un servomotor de fabricante estadounidense. Acciona la caja de cambios para llevar a cabo movimientos alternativos a través de una cadena que conecta el motor y la caja de husillo. La distancia de movimiento es regulable y puede ajustarse en función de la longitud de la pieza a rectificar. Puede hacerse uso de pausas y recorridos cortos a ambos extremos de las piezas, en función de la precisión de esmerilado requerida.
3. Sistema de alimentación
Nuestro equipo de bruñido horizontal para orificios profundos incorpora un sistema de alimentación especial compuesto por un servomotor y engranajes de cremallera. La alta precisión del motor garantiza una cantidad precisa de alimentación y los engranajes incorporan un dispositivo de autobloqueo que permite reparar fácilmente los orificios interiores, así como restaurar la precisión dimensional. Además, este sistema reduce considerablemente el consumo de energía.
4. Monitor de pantalla táctil
La bruñidora horizontal viene equipada con un monitor de pantalla táctil que facilita su funcionamiento. Los menús de instalación y funcionamiento en los modos manual y automático se muestran en la pantalla, al igual que los parámetros de funcionamiento de cada máquina, incluyendo la presión del cabezal de rectificado, el tiempo de rectificado y la velocidad de carrera. El husillo del medidor de carga muestra los puntos máximos y los puntos mínimos de los orificios, permitiendo que los operadores ajusten los parámetros de rectificado en cualquier momento.
Rango de procesamiento

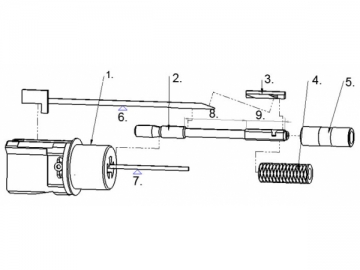

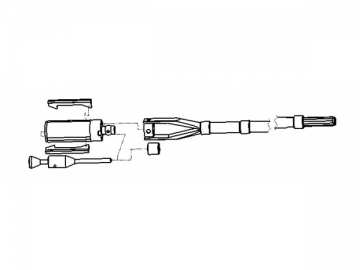

1. Diámetro
Rectificadora estándar: 25-450mm;
Equipo de rectificado especial: 1000mm;
Cabezal de rectificado: 25-1000mm.
2. Longitud
Estándar: 2m,3m,4m,6m,8m;
Especial: 10m (como máximo) .
Sistema alternativo
1. Potencia del motor:4,2kW ;
2. Velocidad de carrera: 1-40m/min;
3. Regulable y con función de carrera cortaSistema de control eléctrico

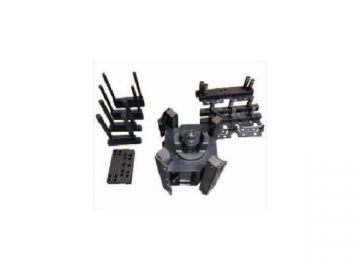

1. Siemens S7 PLCAbrazaderas
1. Abrazaderas en forma de V (para rectificadoras estándar), diámetro exterior máximo: 550mm;
2. Modo de sujeción: mediante cadenaHusillo principal
1. Potencia del motor: 5,5kW;
2. Velocidad del husillo: 10-350 RPM
3. Velocidades mecánicas de tres engranajes, almohadilla de fricciónSistema de alimentación
1. Alimentación automática de piedras;
2. Múltiples ajustes para carga - carga de funcionamiento, carga de seguridad, carga de alarma y carga de molienda.- Requisitos básicos
1. Potencia: 380V, 50Hz, trifásico;
2. Fuente de aire: 0,6 MPa.
Sistema de refrigeración
1. Para equipos estándar: tanque de refrigeración de 300L, separador magnético;
2. Para equipos especiales: refrigerador de aceite, filtro de rodillo magnético (opcional).
