Bomba de cavidad progresiva con tolva abierta M0

Solicite un presupuesto

Nosotros: http://pcp-pump.com.ar/1-12-m0-open-hopper-progressive-cavity-pump.html

Aplicaciones:
Nuestra bomba de cavidad progresiva de tolva abierta M0 posee un acoplamiento del eje equipado con una hoja helicoidal que impulsa los fluidos densos al interior de la cámara. Este tipo de bomba se emplea fundamentalmente en las siguientes industrias:
Industria del almidón: transporte de suspensiones de almidón, sedimentos y pulpa de papas, gluten de trigo, pastas
Protección medioambiental: conducción de aguas residuales sanitarias, aguas residuales industriales, lodos diluidos, lodos activos, lodos deshidratados, floculantes, aditivos
Industria alimenticia y producción de bebidas: bombeo de jugo fresco, cerveza, vino, yogur, queso

Especificaciones de la bomba de cavidad progresiva de tolva abierta VD-P04M0:
Presión máxima de trabajo 12 bar

Modelo	Tasa de flujo m³/h	Rango de velocidad rpm	Potencia del motor Kw
VD040-005P04M0	1~7	200~550	2.2~5.5
VD050-011P04M0	2~14	180~500	2.2~7.5
VD060-019P04M0	5~22	160~450	4~11
VD070-029P04M0	8~30	150~420	5.5~15
VD090-053P04M0	10~45	70~350	7.5~22
VD100-080P04M0	15~60	70~300	15~37
VD120-120P04M0	20~80	70~250	18.5~45
VD150-230P04M0	30~120	60~200	22~75
VD170-300P04M0	40~150	50~150	30~90

Especificaciones de la bomba con tolva redonda VD-P06M0:
Presión máxima de trabajo 18 bar

Modelo	Tasa de flujo m³/h	Rango de velocidad rpm	Potencia del motor Kw
VD040-005P06M0	1~6	200~550	3~7.5
VD050-011P06M0	2~12	180~500	4~11
VD060-019P06M0	5~20	160~450	5.5~15
VD070-029P06M0	8~25	150~420	7.5~18.5
VD090-053P06M0	10~40	70~350	11~30
VD100-080P06M0	15~50	70~300	15~45
VD120-120P06M0	20~70	70~250	18.5~55
VD150-230P06M0	30~110	60~200	30~90
VD170-300P06M0	40~130	50~150	45~110

Especificaciones de la bomba con tolva redonda VD-P08M0:
Presión máxima de trabajo 24 bar

Modelo	Tasa de flujo m³/h	Rango de velocidad rpm	Potencia del motor Kw
VD040-005P08M0	1~5	200~550	4~11
VD050-011P08M0	2~10	180~500	5.5~15
VD060-019P08M0	5~18	160~450	7.5~18.5
VD070-029P08M0	8~23	150~420	11~30
VD090-053P08M0	5~35	70~350	15~45
VD100-080P08M0	8~45	70~300	18.5~55
VD120-120P08M0	10~33	70~250	30~90
VD150-230P08M0	15~100	60~200	45~110

Principio de operación de la bomba de cavidad progresiva:
Esta BCP es una bomba de desplazamiento que, gracias al ajuste de interferencia del rotor de movimiento excéntrico y el estátor fijo, crea una cámara hermética dentro de la bomba que desplaza el material desde la entrada hasta la salida, efectuando así el transporte del fluido.

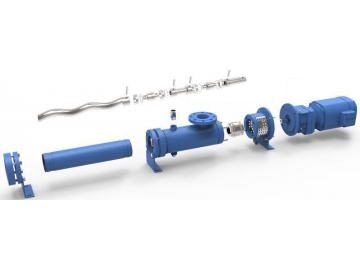

Estructura de la bomba de cavidad progresiva

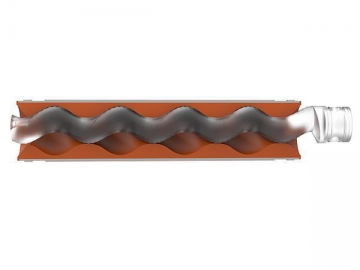

Estátor y rotor

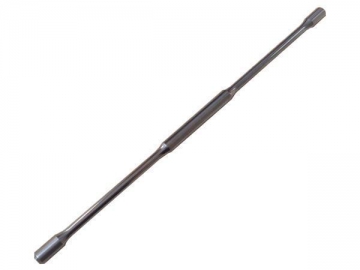

Junta cardán metálica

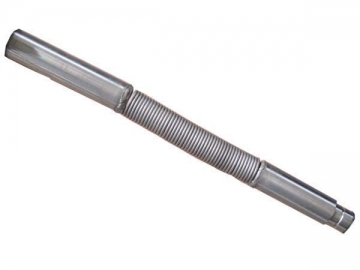

Junta cardán con muelle

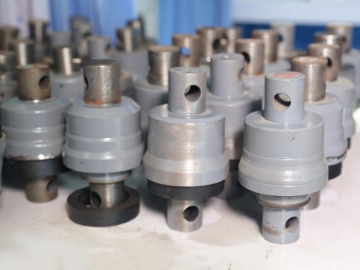

Junta cardán tipo cruceta

Rotor
La forma del rotor se puede diseñar según las exigencias del cliente. En el caso del rotor metálico, luego del endurecimiento de la superficie o el tratamiento térmico al vacío, la dureza es de 65-67 HRC.

Estátor
Materiales: NBR, NBRH, HNBR, EPDM y FKM- todos se adaptan a las diversas condiciones de trabajo

Junta cardán
Las juntas cardán disponibles son el cardán de casquillo, la junta cardán de casquillo y buje, la unión cardán de tipo sanitario, la junta cardán flexible, la junta cardán de rótula dentada, la junta cardán tipo cruceta, entre otras.

Junta del eje
La empaquetadura y el sello mecánico se pueden elegir dependiendo de las condiciones de trabajo. De igual manera, se pueden incorporar el sistema de enfriamiento y el sistema de descarga para incrementar la durabilidad de la junta.

Sistema de transmisión
Los sistemas de transmisión opcionales comprenden varios sistemas de primera calidad, tales como SEW, NORD, ABB y otros más.
