Solicite un presupuesto

Aplicaciones:

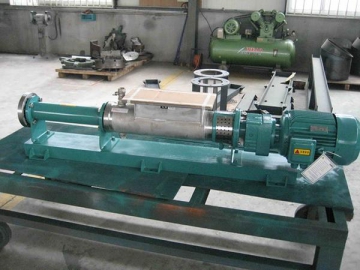

Nuestra bomba de cavidad progresiva con tolva abierta M1 cuenta con una tolva rectangular para el bombeo de los fluidos. Está indicada para acarrear suspensiones densas con un contenido máximo de sólidos de un 18% y, por tanto, es útil en las siguientes aplicaciones:
Industria del almidón: transporte de suspensiones de almidón, sedimentos y pulpa de patatas, gluten de trigo, pastas y otros almidones
Protección medioambiental: conducción de aguas residuales sanitarias, aguas residuales industriales, lodos diluidos, lodos activos, lodos deshidratados, suspensiones espesas, aditivos
Industria farmacéutica: bombeo de extractos de licor y licor concentrado para fitoterapia china, ungüentos, residuos de hierbas y suspensiones deshidratadas en los centros farmacéuticos

Especificaciones de la bomba de cavidad progresiva con tolva abierta VD-P04M1:
Presión máxima de trabajo 12 bar

Modelo Tasa de flujo (m3/h) Rango de velocidad (rpm) Potencia del motor (kw)
VD040-005P04M1 1~7 200~550 2.2~5.5
VD050-011P04M1 2~14 180~500 2.2~7.5
VD060-019P04M1 5~22 160~450 4~11
VD070-029P04M1 8~30 150~420 5.5~15
VD090-053P04M1 10~45 70~350 7.5~22
VD100-080P04M1 15~60 70~300 15~37
VD120-120P04M1 20~80 70~250 18.5~45
VD150-230P04M1 30~120 60~200 22~75
VD170-300P04M1 40~150 50~150 30~90
Especificaciones de la bomba de cavidad progresiva de tolva abierta VD-P06M1:
Presión máxima de trabajo 12 bar
Modelo Tasa de flujo (m3/h) Rango de velocidad (rpm) Potencia del motor (kw)
VD040-005P06M1 1~6 200~550 3~7.5
VD050-011P06M1 2~12 180~500 4~11
VD060-019P06M1 5~20 160~450 5.5~15
VD070-029P06M1 8~25 150~420 7.5~18.5
VD090-053P06M1 10~40 70~350 11~30
VD100-080P06M1 15~50 70~300 15~45
VD120-120P06M1 20~70 70~250 18.5~55
VD150-230P06M1 30~110 60~200 30~90
VD170-300P06M1 40~130 50~150 45~110
Especificaciones de la bomba de cavidad progresiva de tolva abierta VD-P08M1:
Presión máxima de trabajo 24 bar
Modelo Tasa de flujo (m3/h) Rango de velocidad (rpm) Potencia del motor (kw)
VD040-005P08M1 1~5 200~550 4~11
VD050-011P08M1 2~10 180~500 5.5~15
VD060-019P08M1 5~18 160~450 7.5~18.5
VD070-029P08M1 8~23 150~420 11~30
VD090-053P08M1 5~35 70~350 15~45
VD100-080P08M1 8~45 70~300 18.5~55
VD120-120P08M1 10~33 70~250 30~90
VD150-230P08M1 15~100 60~200 45~110

Principio de operación de la bomba de cavidad progresiva:
Esta bomba BCP es una bomba de desplazamiento, la cual gracias al ajuste de interferencia del rotor de movimiento excéntrico y el estátor fijo, forma una cámara hermética dentro de la bomba que empuja el material desde la entrada hasta la salida, realizando así el transporte del fluido.

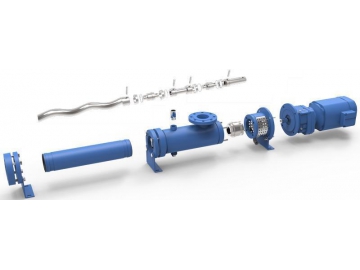

Estructura de la bomba de cavidad progresiva

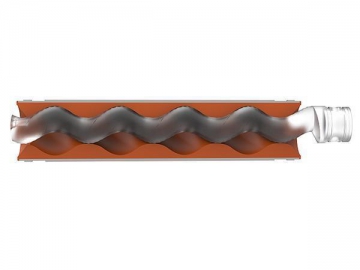

  • Estátor y rotor

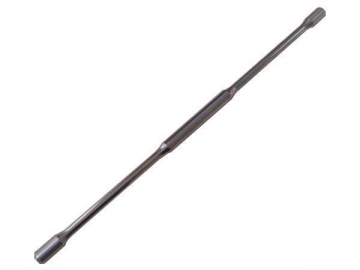

  • Junta cardán metálica

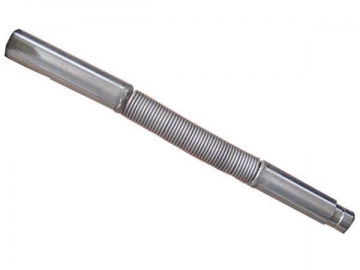

  • Junta cardán con muelle

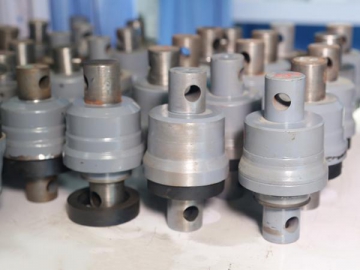

  • Junta cardán tipo cruceta

Rotor
La forma del rotor se puede diseñar en función de los requerimientos del cliente. En el caso del rotor metálico, luego del endurecimiento de la superficie o el tratamiento térmico al vacío, la dureza llega a 65-67 HRC.

Estátor
Materiales: NBR, NBRH, HNBR, EPDM y FKM- todos se ajustan a las diversas condiciones de trabajo

Junta cardán
Las variedades de junta cardán que ofrecemos incluyen la junta de bola y muñón, el cardán flexible, la junta cardán doble, el cardán tipo lardan y otras uniones cardán.

Junta del eje
La empaquetadura y el sello mecánico se pueden escoger dependiendo de las condiciones de operación. Igualmente, se pueden agregar el sistema de enfriamiento y el sistema de descarga para prolongar la vida útil de la junta.

Sistema de transmisión
Los sistemas de transmisión alternativos abarcan varios sistemas de primera calidad, tales como SEW, NORD, ABB, etc.
