Eslabón maestro de acero aleado

Solicite un presupuesto

Nosotros: http://shenlirigging.es/1-13-alloy-steel-master-link.html

La carga máxima es 4 veces el límite de carga de trabajo.
Para el tipo 8-SLR1011-13 a 8-SLR1011-36, habrá prensado sólo con pedido anticipado.
Para el tipo 8-SLR1011-45 a 8-SLR1011-50: no habrá prensado.
El prensado se usa con el ESLABÓN OMEGA SLR1027-G100.

Características
● Está forjado con acero aleado especial de alta intensidad y alta dureza, y luego es tratado con calor;
● Se puede unir a cadenas G100.
● El rendimiento se incrementa a un 25% en comparación con los productos G80.
● Cada pieza de trabajo debe pasar la prueba a 2,5 veces el límite de carga de trabajo.
● Debemos realizar una muestra y 20000 veces de pruebas de fatiga;
● Debemos realizar pruebas de muestreo y rupturas estrictas para cada lote de productos;
● Debemos realizar el 100% de detección de defectos de polvo magnética.
● Tratamiento de superficie: rocío de plástico.
● Código de color: Azul RAL5015.
● Todos los tamaños se forjan.

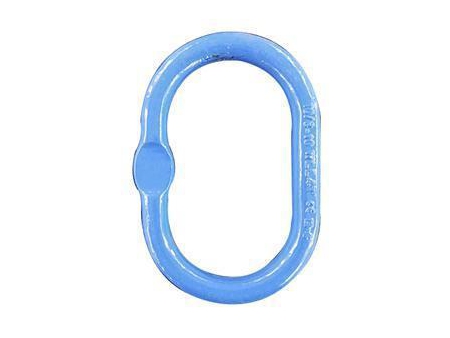

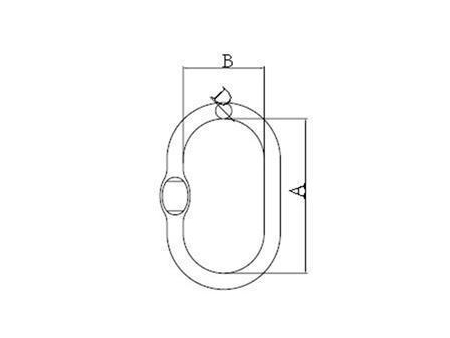

ESLABÓN MAESTRO SLR1011

Parámetros (Unidad: mm)

Código de artículo	Diámetro de la cadena G100 mm		Peso(kg)	Límite de carga de funcionamiento(t)	Dimensiones (mm)
Código de artículo	1 eslinga tipo leg	2 eslinga tipo leg	Peso(kg)	Límite de carga de funcionamiento(t)	A	B	D
8-SLR1011-13	6+7	6	0.34	2.3	110	60	13
8-SLR1011-16	8	7	0.53	3.5	110	60	16
8-SLR1011-18	10	8	0.86	5	135	75	18
8-SLR1011-23	13	10	1.6	7.6	160	90	23
8-SLR1011-27	16	13	2.46	10	180	100	27
8-SLR1011-33	19	16	4.14	14	200	110	33
8-SLR1011-36	22	19	6.22	25.1	260	140	36
8-SLR1011-45	26	22	12.85	30.8	340	180	45
8-SLR1011-50	32	26	16.22	40	350	190	50

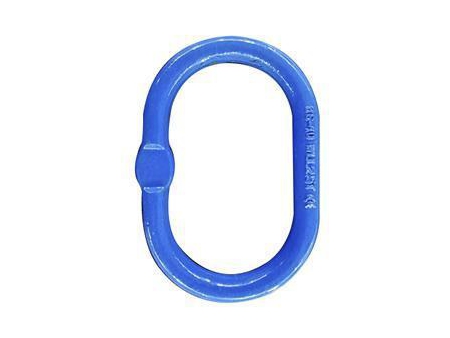

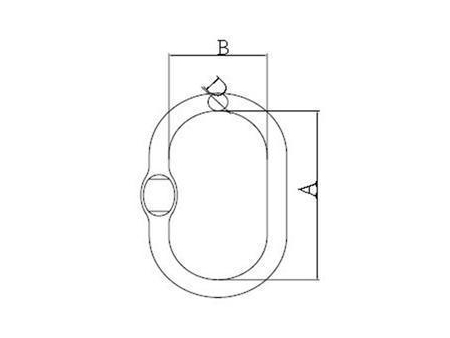

ESLABÓN MAESTRO SLR1013

● Todos los tamaños están forjados.
● Gran longitud interna.

Parámetros (Unidad: mm)

Código de artículo	Diámetro de la cadena G100 mm		Peso	Límite de carga de funcionamiento(t)	Dimensiones (mm)
Código de artículo	1 eslinga tipo leg		Peso	Límite de carga de funcionamiento(t)	A	B	D
8-SLR1013-86	6/8	6	0.4	2.5	120	70	14
8-SLR1013-108	10	8	0.8	4	140	80	17
8-SLR1013-1310	13	10	1.5	7.5	160	95	22
8-SLR1013-1613	16	13	2.5	10	190	110	28
8-SLR1013-2016	19/20	16	5.2	17	240	140	34
8-SLR1013-2220	22/26	20/22	7.7	28	250	150	42

La carga máxima es 4 veces el límite de carga de trabajo.
Todos los tamaños: habrá prensado con previo aviso.
El prensado se utiliza con eslabones Omega SLR1027-G100.

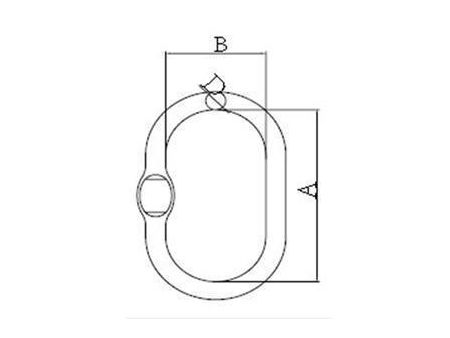

ESLABÓN MAESTRP ULTRA GRANDE G100 SLR1014

● Se forjan todos los tamaños.
● Dimensiones ultra largas (gran ancho interior y gran longitud interior).

Parámetros (Unidad: mm)

Código de artículo	Diámetro de la cadena G100 mm		Peso	Límite de carga de funcionamiento(t)	Dimensiones (mm)
Código de artículo	1 eslinga tipo leg		Peso	Límite de carga de funcionamiento(t)	A	B	D
8-SLR1014-108	8/10	8	3.7	4	340	180	25
8-SLR1014-1310	13	10	4.7	6.7	340	180	28
8-SLR1014-1613	16	13	7.1	10	340	180	34
8-SLR1014-2016	20	16	8.9	16	340	180	42

La carga máxima es 4 veces el límite de carga de trabajo.
Todos los tamaños: habrá prensado con previo aviso.
El prensado se utiliza con ESLABONES OMEGA SLR1027-G100.

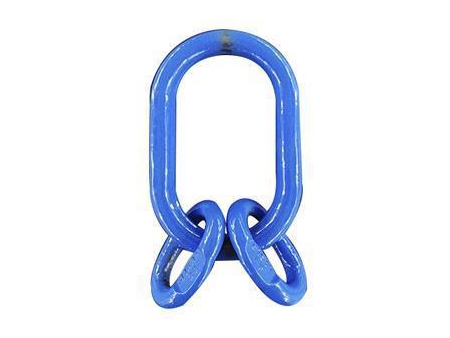

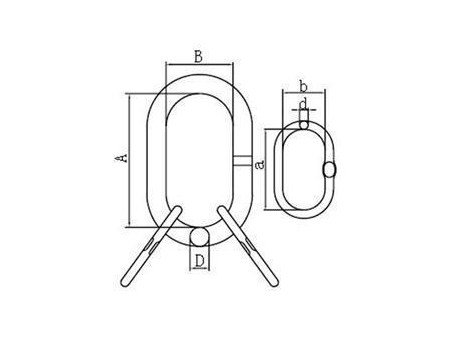

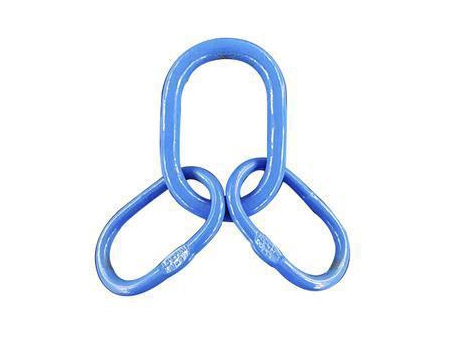

ENSAMBLAJE DE ESLABÓN MAESTRO SLR1012-G100

● Todos los tamaños: el anillo principal está forjado y el anillo secundario se encuentra soldado.
● En conformidad con la norma EN1677-4.

Parámetros (Unidad: mm)

Código de artículo	Diámetro de la cadena G100 mm	Peso(kg)	Límite de carga de funcionamiento(t)	Dimensiones (mm)
Código de artículo	Para eslingas tipo leg 3/4	Peso(kg)	Límite de carga de funcionamiento(t)	A	B	D	a	b	d
8-SLR1012-6	6MM	1.3	3	135	75	19	84	25	13
8-SLR1012-8	8MM	2.33	5.3	160	90	23	70	35	16.5
8-SLR1012-10	10MM	3.7	8	180	100	27	85	40	19
8-SLR1012-13	13MM	6.5	14	200	110	33	115	50	23
8-SLR1012-16	16MM	10.1	21.2	260	140	36	140	65	27
8-SLR1012-20	19/20MM	22.8	33.6	350	190	50	150	70	33
8-SLR1012-22	22MM	26	33.9	350	190	50	180	100	36

Todos los tamaños: habrá prensado con pedido anticipado.
El prensado se utiliza con eslabones Omega SLR1027-G100.

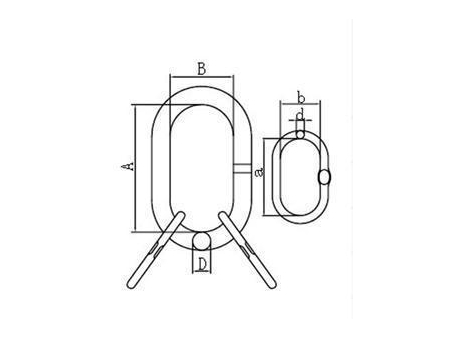

ENSAMBLAJE DE ESLABÓN MAESTRO SLR-1015-G100

● Todos los tamaños: el anillo principal está forjado y el anillo secundario se encuentra soldado.
● Anillo secundario más grande.

Parámetros (Unidad: mm)

Código del artículo	Peso(kg)	Límite de carga de funcionamiento (t)	Carga de ruptura (t)	Dimensiones (mm)
Código del artículo	Peso(kg)	Límite de carga de funcionamiento (t)	Carga de ruptura (t)	A	B	D	a	b	d
10-SLR1015-06	1.8	3.5	14	150	90	19	120	70	14
10-SLR1015-08	3.0	5	20	160	95	22	140	80	17
10-SLR1015-10	6.5	11.5	46	200	120	30	160	95	22
10-SLR1015-13	15	17	68	250	150	40	200	120	30
10-SLR1015-16	23	28	112	300	200	50	200	120	32

Todos los tamaños: habrá prensado con pedido anticipado.
El prensado se utiliza con eslabones Omega SLR1027-G100.
