Fresa de extremo cuadrado de 2 filos EMA15 (cuello cónico)

Solicite un presupuesto

Nosotros: http://metalworking-tool.com.ar/1-13-ema15-2-flute-square-end-mills-with-taper-neck.html

Especialmente diseñado para el perfilado de cavidades profundas, ranurado profundo y embolsado
Ángulo de cuello cónico disponible desde 0.5°~15°
La fresa de carburo de 2 filos de cuello cónico es ideal para máquina CNC de tallado grabado 2D/3D
Ofrece un excelente rendimiento al cortar aceros pre-endurecidos hasta HRc56
Se utiliza para el mecanizado de moldes y troqueles

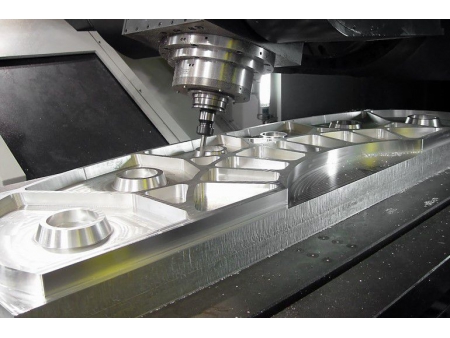

Aplicación

Especificaciones del producto

Recubrimiento	AITiN /TiALN /TiAISiN AITiSiN	HRC	HRC40/46/56/65
Ángulo de hélice	35/36/37	Vástago	H6 cilíndrico
Material	Varilla de carburo IMC™	Tolerancia en el diámetro de corte	0-0.030

Fresa de extremo cuadrado de 2 filos de cuello cónico para procesamiento de nervadura（UNT-EMA15）

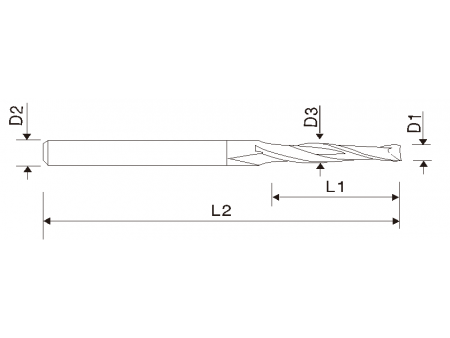

UNT EDP # Haga clic para ordenar	Diámetro de la punta de la cuchilla D1	Ángulo cónico (°)	Diámetro de vástago D2	Longitud de filo L1	Caminos laterales de desbaste D3	O.A.L. L2	Filos
EMA15010005	1.0	0.5	4	4	1.07	50	2F
EMA15010010	1.0	1	4	4	1.14	50	2F
EMA15010015	1.0	1.5	4	4	1.21	50	2F
EMA15010020	1.0	2	4	4	1.28	50	2F
EMA15010030	1.0	3	4	4	1.42	50	2F
EMA15010050	1.0	5	4	4	1.7	50	2F
EMA15015005	1.5	0.5	4	5	1.59	50	2F
EMA15015010	1.5	1	4	5	1.67	50	2F
EMA15015015	1.5	1.5	4	5	1.76	50	2F
EMA15015020	1.5	2	4	5	1.85	50	2F
EMA15015030	1.5	3	4	5	2.02	50	2F
EMA15015050	1.5	5	4	5	2.1	50	2F
EMA15020005	2.0	0.5	4	6	2.37	50	2F
EMA15020010	2.0	1	4	6	2.21	50	2F
EMA15020015	2.0	1.5	4	6	2.31	50	2F
EMA15020020	2.0	2	4	6	2.41	50	2F
EMA15020030	2.0	3	4	6	2.62	50	2F
EMA15020050	2.0	5	6	6	3.05	50	2F
EMA15025005	2.5	0.5	4	8	2.64	50	2F
EMA15025010	2.5	1	4	8	2.78	50	2F
EMA15025015	2.5	1.5	4	8	2.91	50	2F
EMA15025020	2.5	2	4	8	3.05	50	2F
EMA15025030	2.5	3	4	8	3.33	50	2F
EMA15025050	2.5	5	6	8	3.9	50	2F
EMA15030005	3.0	0.5	4	10	3.17	50	2F/4F
EMA15030010	3.0	1	4	10	3.35	50	2F/4F
EMA15030015	3.0	1.5	4	10	3.52	50	2F/4F
EMA15030020	3.0	2	4	10	3.69	50	2F/4F
EMA15030030	3.0	3	6	10	4.05	50	2F/4F
EMA15030050	3.0	5	6	10	4.75	50	2F/4F
EMA15040005	4.0	0.5	6	15	4.26	50	2F/4F
EMA15040010	4.0	1	6	15	4.52	50	2F/4F
EMA15040015	4.0	1.5	6	15	4.79	50	2F/4F
EMA15040020	4.0	2	6	15	5.04	50	2F/4F
EMA15040030	4.0	3	6	15	5.57	50	2F/4F
EMA15040050	4.0	5	8	15	6.62	60	2F/4F

UNT EDP # Haga clic para ordenar	Diámetro de la punta de la cuchilla	Ángulo	Diámetro de vástago	Longitud de filo	Caminos laterales de desbaste	O.A.L.	Filos
UNT EDP # Haga clic para ordenar	D1	(°)	D2	L1	D3	O.A.L.	Filos
EMA15050005	5.0	0.5	6	20	5.34	50	2F/4F
EMA15050010	5.0	1	6	20	5.7	50	2F/4F
EMA15050015	5.0	1.5	6	20	6.04	60	2F/4F
EMA15050020	5.0	2	8	20	6.39	60	2F/4F
EMA15050030	5.0	3	8	20	7.1	60	2F/4F
EMA15050050	5.0	5	10	20	8.5	75	2F/4F
EMA15050070	5.0	7	10	20	9.91	75	2F/4F
EMA15050100	5.0	10	12	20	12.05	75	2F/4F
EMA15060005	6.0	0.5	8	20	6.35	60	2F/4F
EMA15060010	6.0	1	8	20	6.7	60	2F/4F
EMA15060015	6.0	1.5	8	20	7.05	60	2F/4F
EMA15060020	6.0	2	8	20	7.4	60	2F/4F
EMA15060030	6.0	3	8	20	8.1	75	2F/4F
EMA15060050	6.0	5	10	20	9.5	75	2F/4F
EMA15060070	6.0	7	12	20	10.91	75	2F/4F
EMA15060100	6.0	10	12	20	13.05	75	2F/4F
EMA15080005	8.0	0.5	10	25	8.44	75	2F/4F
EMA15080010	8.0	1	10	25	8.87	75	2F/4F
EMA15080015	8.0	1.5	10	25	9.31	75	2F/4F
EMA15080020	8.0	2	10	25	9.74	75	2F/4F
EMA15080030	8.0	3	12	25	10.62	75	2F/4F
EMA15080050	8.0	5	12	25	12.37	75	2F/4F
EMA15080070	8.0	7	12	25	14.14	75	2F/4F
EMA15080100	8.0	10	16	25	16.82	100	2F/4F
EMA15100005	10.0	0.5	12	35	10.61	100	2F/4F
EMA15100010	10.0	1	12	35	11.22	100	2F/4F
EMA15100015	10.0	1.5	12	35	11.83	100	2F/4F
EMA15100020	10.0	2	12	35	12.44	100	2F/4F
EMA15100030	10.0	3	12	35	13.67	100	2F/4F
EMA15100050	10.0	5	16	35	16.12	100	2F/4F
EMA15100070	10.0	7	16	35	18.6	100	2F/4F

• Las fresas de extremo con tamaños no estándar o especificaciones no enumerados anteriormente se pueden personalizar conforme con las necesidades del cliente.
