Válvula de bola de latón, con manija ovalada
Solicite un presupuesto
- Presión de trabajo: 1/4" - 1" 600 PSI (WOG), 150 PSI (WSP) Servicio
- Rango de temperatura: -40 °F a 365 °F (-40 °C a 185 °C)
- Disponible para servicio al vacío hasta 29" Hg
Pulgadas/Métrica (mm)

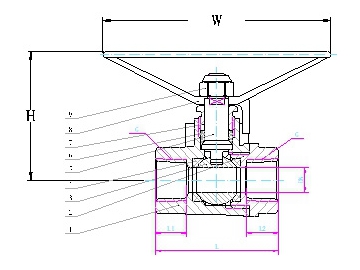

| Item # | G | L | L1 | L2 | H | W | ||||||
| Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | |
| 1WMP4 | 1/4 | 6.35 | 1.61 | 40.89 | 0.41 | 10.41 | 0.41 | 10.41 | 1.97 | 50.08 | 2.95 | 74.93 |
| 1WMP5 | 3/8 | 9.53 | 1.71 | 43.43 | 0.41 | 10.41 | 0.41 | 10.41 | 2.01 | 51.05 | 2.95 | 74.93 |
| 1WMP6 | 1/2 | 12.7 | 2.19 | 55.63 | 0.55 | 13.97 | 0.59 | 14.99 | 2.48 | 62.99 | 3.82 | 97.03 |
| 1WMP7 | 3/4 | 19.05 | 2.36 | 59.95 | 0.53 | 13.46 | 0.59 | 14.99 | 2.56 | 65.02 | 3.82 | 97.03 |
| 1WMP8 | 1 | 25.4 | 2.89 | 73.40 | 0.67 | 17.02 | 0.67 | 17.02 | 2.95 | 74.93 | 3.94 | 100.08 |
| Partes # | Nombre de la parte | Material |
| 1 | Cuerpo | Latón |
| 2 | Tapa | Latón |
| 3 | Bola | Latón |
| 4 | Asiento | PTFE |
| 5 | Vástago | Latón |
| 6 | Empaquetadura | PTFE |
| 7 | Capó prensa estopa | Latón |
| 8 | Mango o manija | Acero |
| 9 | Tuerca de la manija | Acero |
