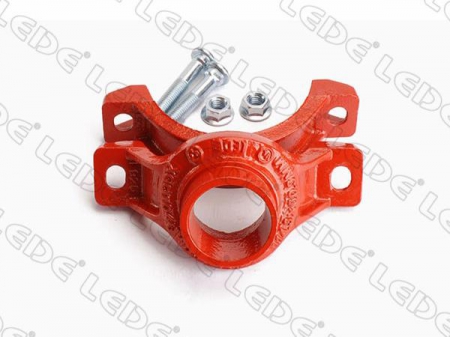

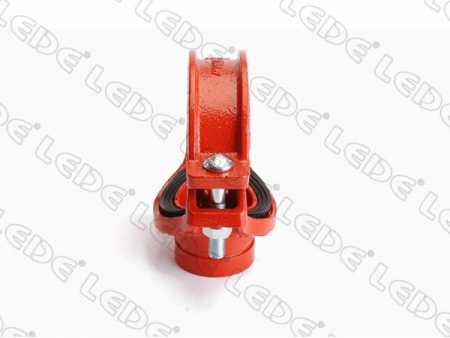

Tee mecánica ranurada
Introducción del producto

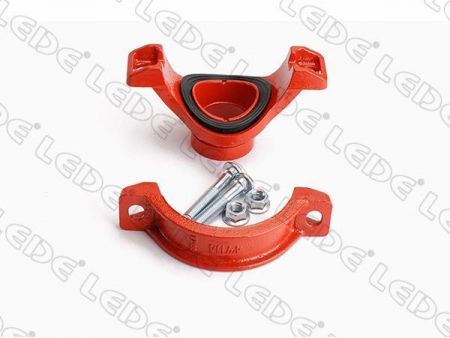

Las tees mecánicas son accesorios para tuberías que se utilizan en lugar de los accesorios completamente fundidos. La tee mecánica ranurada está fundida de hierro dúctil en dos mitades iguales: una es la salida, la otra es la correa. Se perfora o corta un orificio de gran tamaño en la tubería en el lugar donde se necesita la rama o el dispositivo. La tee mecánica se ensambla alrededor de la tubería, colocando el collar dentro del orificio y luego colocando una junta de goma elástica adecuada para ese sistema de tubería en particular. Los pernos se sujetan, para hacer que la rama sea más segura. Las tees mecánicas están diseñadas para conectar tuberías directamente en el sistema. Los conectores de salida se suministran con roscas hembra (FPT) o tubos ranurados. Estos acoples son accesorios de tubería que ahorran mano de obra y que están diseñados para ofrecer una excelente flexibilidad ahorrándole costos a los contratistas, tanto en la mano de obra como en los materiales.
Características
Construcción por hierro dúctil
Pintura naranja sin plomo
Conforme a las normas ASTM A536
Nominado por UL, aprobado por FM
Información técnica

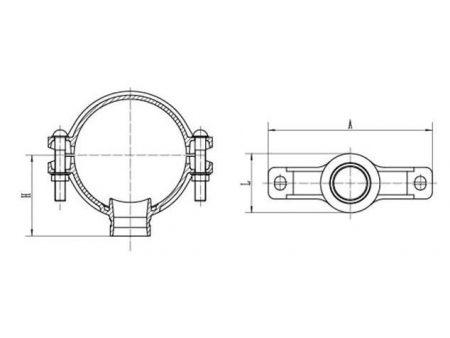

Tamaño nominal mm/in | Diámetro externo del tubo mm/pulgada | Dimensiones | perno/ | Dimensión del orificio (mm) | Presión de trabajo (psi) | ||
A | L | H | Nº-tamaño (mm) | ||||
mm | mm | mm | |||||
50× 25 | 60.3× 33.7 | 120 | 64 | 70 | 3/8×2 (M10×50) | φ38 | 300 |
2× 1 | 2.375× 1.327 | ||||||
50× 32 | 60.3× 42.4 | 120 | 72 | 70 | φ46 | ||
2x11/4 | 2.375× 1.669 | ||||||
50× 40 | 60.3× 48.3 | 120 | 72 | 70 | φ46 | ||
2x11/2 | 2.375× 1.9 | ||||||
65× 25 | 73× 33.7 | 139 | 64 | 73 | 3/8×2-1/8 (M10×55) | φ38 | |
21/2x1 | 2.875× 1.327 | ||||||
65× 32 | 73× 42.4 | 139 | 72 | 73 | φ46 | ||
21/2x11/4 | 2.875× 1.669 | ||||||
65× 40 | 73× 48.3 | 139 | 79 | 75 | φ53 | ||
21/2x11/2 | 2.875× 1.9 | ||||||
65× 25 | 76.1× 33.7 | 139 | 64 | 73 | φ38 | ||
21/2x1 | 3× 1.327 | ||||||
65× 32 | 76.1× 42.4 | 139 | 72 | 73 | φ46 | ||
21/2x11/4 | 3× 1.669 | ||||||
65× 40 | 76.1× 48.3 | 139 | 79 | 75 | φ53 | ||
21/2x11/2 | 3× 1.9 | ||||||
80×25 | 88.9×33.7 | 155 | 64 | 82 | φ38 | ||
3× 1 | 3.5× 1.327 | ||||||
80× 32 | 88.9× 42.4 | 155 | 72 | 82 | φ46 | ||
3x11/4 | 3.5× 1.669 | ||||||
80× 40 | 88.9× 48.3 | 155 | 79 | 82 | φ53 | ||
3x11/2 | 3.5× 1.9 | ||||||
80× 50 | 88.9× 60.3 | 155 | 90 | 82 | φ64 | ||
3× 2 | 3.5× 2.375 | ||||||
100×50 | 108×60.3 | 172 | 90 | 92.5 | 1/2×2-5/8 (M12×65) | φ64 | |
4×2 | 4.25×2.375 | ||||||
100×65 | 108×76.1 | 172 | φ80 | ||||
4x21/2 | 4.25×3 | ||||||
100×25 | 114.3×33.7 | 181 | 64 | 95.5 | φ38 | ||
4× 1 | 4.5×1.327 | ||||||
100×32 | 114.3×42.4 | 181 | 72 | 95.5 | φ46 | ||
4x11/4 | 4.5×1.669 | ||||||
100×40 | 114.3×48.3 | 181 | 79 | 95.5 | φ53 | ||
4x11/2 | 4.5×1.9 | ||||||
100×50 | 114.3×60.3 | 181 | 90 | 95.5 | φ64 | ||
4×2 | 4.5×2.375 | ||||||
100×65 | 114.3×73 | 181 | φ70 | ||||
4x21/2 | 4.5×2.875 | ||||||
100×65 | 114.3×76.1 | 181 | φ70 | ||||
4x21/2 | 4.5×3 | ||||||
100×80 | 114.3×88.9 | 181 | φ89 | ||||
4×3 | 4.5×3.5 | ||||||
125×40 | 133×48.3 | 205 | 90 | 105.5 | 1/2×3 (M12×75) | φ53 | |
5x11/2 | 5.25×1.9 | ||||||
125×50 | 133×60.3 | 205 | 100 | 105.5 | φ64 | ||
5×2 | 5.25×2.375 | ||||||
125×65 | 133×76.1 | 205 | 117 | 105.5 | φ80 | ||
5x21/2 | 5.25×3 | ||||||
125×80 | 133×88.9 | 205 | 129 | 105.5 | φ92 | ||
5×3 | 5.25×3.5 | ||||||
125×40 | 139.7×48.3 | 212 | 90 | 109 | φ53 | ||
5x11/2 | 5.5×1.9 | ||||||
125×50 | 139.7×60.3 | 212 | 100 | 109 | φ64 | ||
5×2 | 5.5×2.375 | ||||||
125×65 | 139.7×76.1 | 212 | φ70 | ||||
5x21/2 | 5.5×3 | ||||||
125×80 | 139.7×88.9 | 212 | φ89 | ||||
5×3 | 5.5×3.5 | ||||||
125×100 | 139.7×114.3 | 212 | φ114 | ||||
5×4 | 5.5×4.5 | ||||||
125×40 | 141.3×48.3 | 212 | 90 | 109 | φ53 | ||
5x11/2 | 5.563×1.9 | ||||||
125×50 | 141.3×60.3 | 212 | 100 | 109 | φ64 | ||
5×2 | 5.563×2.375 | ||||||
125×80 | 141.3×88.9 | 212 | φ89 | ||||
5×3 | 5.563×3.5 | ||||||
125×100 | 141.3×114.3 | 212 | φ111 | ||||
5×4 | 5.563×4.5 | ||||||
150×50 | 159×60.3 | 233 | 100 | 118 | 9/16×3 (M14×75) | φ64 | |
6×2 | 6.25×2.375 | ||||||
150×65 | 159×76.1 | 233 | φ80 | ||||
6x21/2 | 6.25×3 | ||||||
150×80 | 159×88.9 | 233 | φ92 | ||||
6×3 | 6.25×3.5 | ||||||
150×100 | 159.0×108.0 | 233 | 143 | 119.5 | φ104 | ||
6×4 | 6.25×4.25 | ||||||
150×100 | 159.0×114.3 | 233 | φ111 | ||||
6×4 | 6.25×4.5 | ||||||
150×50 | 165.1×60.3 | 239 | 100 | 121 | φ64 | ||
6×2 | 6.5×2.375 | ||||||
150×65 | 165.1×76.1 | 248 | φ80 | ||||
6× 2 1 / 2 | 6.5×3 | ||||||
150×80 | 165.1×88.9 | 239 | φ92 | ||||
6×3 | 6.5×3.5 | ||||||
150×100 | 165.1×108 | 239 | 143 | 122 | φ104 | ||
6×4 | 6.5×4.25 | ||||||
150×100 | 165.1×114.3 | 239 | φ114 | ||||
6×4 | 6.5×4.5 | ||||||
150×32 | 168.3×42.4 | 248 | 72 | 121 | 5/8×3-1/3 (M16×85) | φ46 | |
6x11/4 | 6.625×1.669 | ||||||
150×40 | 168.3×48.3 | 248 | 79 | 121 | φ53 | ||
6x11/2 | 6.625×1.9 | ||||||
150×50 | 168.3×60.3 | 239 | 100 | 121 | 9/16×3-1/3 (M14×85) | φ64 | |
6×2 | 6.625×2.375 | ||||||
150×65 | 168.3×73 | 239 | |||||
6x21/2 | 6.625×2.875 | ||||||
150×65 | 168.3×76.1 | 239 | φ70 | ||||
6x21/2 | 6.625×3 | ||||||
150×80 | 168.3×88.9 | 239 | φ89 | ||||
6×3 | 6.625×3.5 | ||||||
150×100 | 168.3×114.3 | 239 | φ114 | ||||
6×4 | 6.625×4.5 | ||||||
200×50 | 219.1×60.3 | 311 | 100 | 147.5 | 5/8×3-1/3 (M16×85) | φ64 | |
8×2 | 8.625×2.375 | ||||||
200×65 | 219.1×76.1 | 311 | φ70 | ||||
8x21/2 | 8.625×3 | ||||||
200×80 | 219.1×88.9 | 311 | φ89 | ||||
8×3 | 8.625×3.5 | ||||||
200×100 | 219.1×108 | 311 | 143 | 148.5 | φ104 | ||
8×4 | 8.625×4.25 | ||||||
200×100 | 219.1×114.3 | 311 | φ114 | ||||
8×4 | 8.625×4.5 | ||||||
200×125 | 219.1×133 | 311 | 168 | 149 | φ129 | ||
8×5 | 8.625×5.25 | ||||||
200×125 | 219.1×139.7 | 311 | 178 | 149 | φ135 | ||
8×5 | 8.625×5.5 | ||||||
250×100 | 273×114 | 379 | 3/4×3-1/2 (M20×90) | φ104 | |||
10×4 | 10.75×4.5 | ||||||
250×150 | 273×165.1 | 379 | 197.6 | 178 | φ155 | ||
10×6 | 10.75×6.5 |
La empresa LEDE es diseñador y fabricante de accesorios de unión del sistema de tubería ranurada, es el líder de los fabricantes y proveedores chinos de Tee mecánica ranurada, proporciona productos de unión de tuberías y control de flujo para sistemas de protección contra incendios y sistemas de trabajo de agua. Tenemos diferentes tamaños de Tee mecánicas ranuradas para tuberías ranuradas, todos son fabricados de acuerdo con certificados de UL, CE, ISO, etc. Diseñados con equipos de automatización completos y excelentes experiencias en fabricación. La empresa LEDE ofrece tanto Tee mecánicas de hierro dúctil de calidad como soluciones personalizadas de extinción de incendios y suministro de agua a base de las demandas requeridas.
