Tee mecánica roscada

Solicite un presupuesto

Nosotros: http://grooved-fittings.com.ar/3-2-mechanical-tee-threaded-outlet.html

Accesorios ranurados de tubería de hierro dúctil

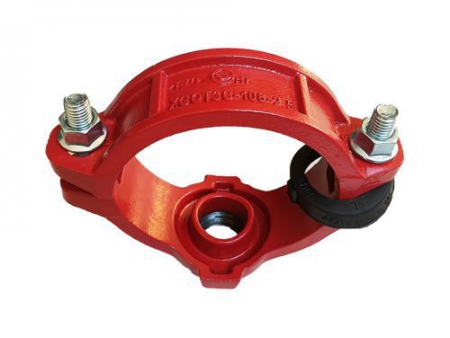

La tee mecánica roscada consta de carcasas superior e inferior, una junta y pernos / tuercas, lo que proporciona un método simple y rápido para la conexión de derivaciones. La estructura autosellante de la junta garantiza un sellado permanente. Durante las operaciones de campo, las tees mecánicas roscadas se pueden instalar firmemente en la tubería para garantizar la precisión de la conexión de salida de la derivación.

Características

La tee mecánica roscada proporciona una salida roscada adicional en las tuberías existentes.
Para nuevas construcciones, la tee mecánica proporciona una forma de evitar el uso de una tee reductora.
La tee mecánica se puede convertir fácilmente en una cruz cuando sea necesario.

Aplicaciones recomendadas

La tee mecánica roscada es adecuada para sistemas de tuberías, como tuberías de protección contra incendios y sistemas de tuberías de rociadores.

Especificaciones principales

Tamaños disponibles: 2×1 pulgada~10×4 pulgada |DN50×25~DN250×65
Presion de trabajo: 300PSI/2.07MPa
Certificado: FM/UL/CE certificado
Recubrimiento: epoxi/galvanizado
Material: hierro dúctil

Especificaciones

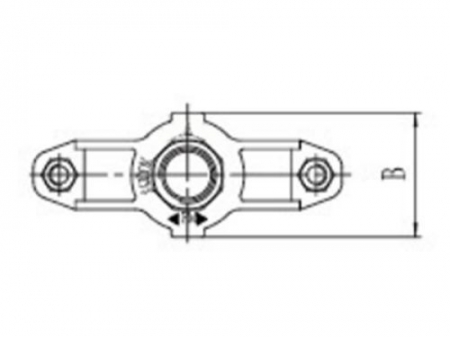

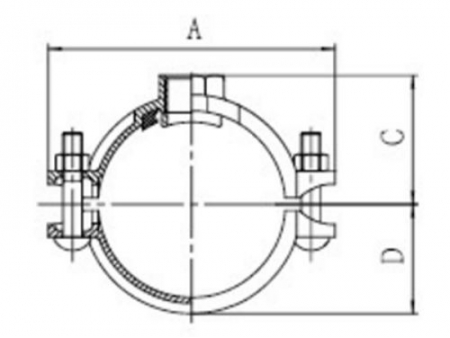

Tamaño nominal	Diámetro exterio de la tubería	Diámetro del agujero	Dimensiones				Tamaño del perno
mm/pulgadas	mm/pulgadas	Medición de corte de agujero	mm/pulgadas				No.-tamaño/ mm
mm/pulgadas	mm/pulgadas	Medición de corte de agujero	A / mm	B / mm	C / mm	D / mm	No.-tamaño/ mm
50×15 / 2×1/4	60x21 / 2.375×0.827	38 / 1.5	118 / 4.64	74 / 2.91	55 / 2.17	40 / 1.57	M10×55-2
50×20 / 2×3/4	60x27 / 2.375×1.063	38 / 1.5	118 / 4.64	74 / 2.91	60 / 2.36	40 / 1.57	M10×55-2
50×25 / 2×1	60.3×33.7 / 2.375×1.315	38 / 1.5	118 / 4.64	74 / 2.91	60 / 2.36	40 / 1.57	M10×55-2
50×32 / 2×1 1/4	60.3×42.4 / 2.375×1.660	45 1.77	118 / 4.64	74 / 2.91	60 / 2.36	40 / 1.57	M10×55-2
50×40 / 2×1 1/2	60.3×48.3 / 2.375×1.900	45 / 1.77	118 / 4.64	74 / 2.91	60 / 2.36	40 / 1.57	M10×55-2
65×15 / 2 1/2×1/4	73x21 / 2.875×0.827	38 / 1.5	132 / 5.2	74 / 2.91	62 / 2.52	47 / 1.85	M12×70-2
65×20 / 2 1/2×3/4	73x27 / 2.875×1.063	38 / 1.5	132 / 5.2	74 / 2.91	62 / 2.52	47 / 1.85	M12×70-2
65×25 / 2 1/2×1	73×33.7 / 2.875×1.315	38 / 1.5	132 / 5.2	74 / 2.91	64 / 2.52	47 / 1.85	M12×70-2
65×32 / 2 1/2×1 1/4	73×42.4 / 2.875×1.660	51 / 2.01	132 / 5.2	82 / 3.23	64 / 2.52	47 / 1.85	M12×70-2
65×40 / 2 1/2×1 1/2	73×48.3 / 2.875×1.900	51 / 2.01	132 / 5.2	82 / 3.23	64 / 2.52	47 / 1.85	M12×70-2
65×50 / 2 1/2×2	73x60 / 2.875×2.375	51 / 2.01	132 / 5.2	84 / 3.23	75 / 2.95	47 / 1.85	M12×70-2
65×15 / 2 1/2×1/4	76x21 / 3.000×0.827	38 / 1.5	135 / 5.31	72 / 2.83	62 / 2.52	48 / 1.89	M12×70-2
65×20 / 2 1/2×3/4	76x27 / 3.000×1.063	38 / 1.5	135 / 5.31	72 / 2.83	64 / 2.52	48 / 1.89	M12×70-2
65×25 / 2 1/2×1	76.1×33.7 / 3.000×1.315	38 / 1.5	135 / 5.31	72 / 2.83	64 / 2.52	48 / 1.89	M12×70-2
65×32 / 2 1/2×1 1/4	76.1×42.4 / 3.000×1.660	51 / 2.01	135 / 5.31	85 / 3.35	66 / 2.60	48 / 1.89	M12×70-2
65×40 / 2 1/2×1 1/2	76.1×48.3 / 3.000×1.900	51 / 2.01	135 / 5.31	85 / 3.35	66 / 2.60	48 / 1.89	M12×70-2
65×50 / 2 1/2×2	76x60 / 3.000×2.375	51 / 2.01	135 / 5.31	84 / 3.23	76 / 2.99	48 / 1.89	M12×70-2
80×15 / 3×1/2	88.9×21.3 / 3.500×0.825	38 / 1.50	146 / 5.75	74 / 2.91	66 / 2.60	55 / 2.17	M12×70-2
80×20 / 3×3/4	88.9×26.7 / 3.500×1.050	38 / 1.50	146 / 5.75	74 / 2.91	66 / 2.60	55 / 2.17	M12×70-2
80×25 / 3×1	88.9×33.7 / 3.500×1.315	38 / 1.18	146 / 5.75	74 / 2.91	70 / 2.76	55 / 2.17	M12×70-2
80×32 / 3×1 1/4	88.9×42.4 / 3.500×1.660	51 / 2.01	146 / 5.75	86 / 3.39	73 / 2.87	55 / 2.17	M12×70-2
80×40 / 3×1/2	88.9×48.3 / 3.500×1.900	51 / 2.01	146 / 5.75	86 / 3.39	77 / 3.03	55 / 2.17	M12×70-2
80x50 / 3x2	88 9 x 60.3 3.500 x 2.375	64 / 2.52	146 / 5.75	96 / 3.78	80 / 3.15	55 / 2.17	M12x70-2
80x65 / 3x2 1/2	89x76 / 3.500 x 3.000	64 / 2.52	146 / 5.75	99 / 3.90	84 / 3.31	55 / 2.17	M12×70-2
100x25 / 4x1	108x33.7 4.250x1.315	38 / 1.5	172 / 6.77	72 / 283	76 / 2.99	64 / 2.52	M12x75-2
100x32 / 4x1 1/4	108.0x42.4 / 4.250x1.660	51 / 2.01	172 / 6.77	82 / 3.23	76 / 2.99	64 / 2.52	M12x75-2
100x40 / 4x1 1/2	108.0x48.3 / 4.250x1.900	51 / 2.01	172 / 6.77	82 / 3.23	76 / 2.99	64 / 2.52	M12x75-2
100x50 / 4x2	108.0x60.3 / 4.250x2.375	64 / 2.52	172 / 6.77	95 / 3.74	78 / 3.07	64 / 2.52	M12x75-2
100x15 / 4x1/4	114x21 / 4.500x0.825	38 / 1.5	178 / 7.01	74 / 2.91	83 / 3.27	69 / 2.72	M12x75-2
100x20 / 4x3/4	114x27 / 4.500x1.063	38 / 1.5	178 / 7.01	74 / 2.91	83 / 3.27	69 / 2.72	M12x75-2
100x25 / 4x1	114.3x33.7 4.500x1.315	38 / 1.5	178 / 7.01	74 / 2.91	86 / 3.99	69 / 2.72	M12x75-2
100x32 / 4x1 1/4	114.3x42.4 / 4.500x1.660	51 / 2.01	178 / 7.01	86 / 3.39	87 / 3,43	69 / 2.72	M12x75-2
100x40 / 4 x1 1/2	114,3x48.3 4.500 X1.900	51 / 2.01	178 / 7.01	86 / 3.39	89 / 3.51	69 / 2.72	M12x75-2
100x50 / 4x2	114.3x60.3 4.500x2.375	64 / 2.52	178 / 7.01	100 / 3.94	94 / 3.7	69 / 2.72	M12x75-2
100x65 / 4x2 1/2	114.3x76.1 4500x3.000	70 / 2.76	178 / 7.01	106 / 4.17	100 / 3.94	69 / 2.72	M12x75-2
100x80 / 4x3	114.3x88.9 4.500x3.500	89 / 3.5	178 / 7.01	124 / 4.88	99 / 3.9	69 / 2.72	M12x75-2
125x25 / 5x1	133.0 x 33 7 5.250x1.315	38 / 1.5	200 / 7.87	74 / 2.91	95 / 3.74	77 / 3.03	M16x85-2
125x32 / 5x1 1/4	133.0 x 42.4 5.250x1.660	51 / 2.01	200 / 7.87	86 / 3.39	95 / 3.74	77 / 3.03	M16x85-2
125x40 / 5x1 1/2	133.0x48.3 5.250x1.900	51 / 2.01	200 / 7.87	86 / 3.39	95 / 3.74	77 / 3.03	M16x85-2
125x50 / 5x2	133.0 x 60.3 5.250x2.375	64 / 2.52	200 / 7.87	100 / 3.94	104 / 4.09	77 / 3.03	M16x85-2
125x25 / 5x1	139.7x33.7 5.503x1.315	38 / 1.5	213 / 8.39	74 / 2.91	98 / 3.86	81 / 3.19	M16x85-2
125x32 / 5x1 1/4	139,7x42.4 5.500x1.660	51 / 2.01	213 / 8.39	86 / 3.39	99 / 3.9	81 / 3.19	M16x85-2
125x40 / 5x1 1/2	139.7x48.3 5.500 x1.900	51 / 2.01	213 / 8.39	86 / 3.39	111 / 4.37	81 / 3.19	M16x85-2
125x50 / 5x2	133.0 x 60.3 5.250x2.375	64 / 2.52	213 / 8.39	100 / 2.19	106 / 4.17	81 / 3.19	M16x85-2
125x65 / 5x2 1/2	139.0 x 76.1 / 5.500x3.000	70 / 2.76	213 / 8.39	108 / 4.25	110 / 4.33	81 / 3.19	M16x85-2
150x25 / 6x1	165.1x33.7 / 6.500x1.315	38 / 1.5	239 / 9.41	74 / 2.91	112 / 4.41	95 / 3.74	M16x 105-2
150x32 / 6x1 1/4	165.1x42.4 / 6.500x1.660	51 / 2.01	239 / 9.41	86 / 3.39	113 / 4.45	95 / 3.74	M16x 105-2
150x40 / 6x1 1/2	165.1x48.3 / 6.500x1.900	51 / 2.01	239 / 9.41	86 / 3.39	115 / 4.53	95 / 3.74	M16x 105-2
150x50 / 6x2	165.1x60.3 / 6.500x2.375	64 / 2.52	239 / 9.41	100 / 3.94	120 / 4.72	95 / 3.74	M16x 105-2
150x65 / 6x2 1/2	165.1x76.1 / 6.500x3.000	70 / 2.76	239 / 9.41	108 / 4.25	124 / 4.68	95 / 3.74	M16x105-2
150x80 / 6x3	165.1x88.9 / 6.500x3.500	89 / 3.5	239 / 9.41	126 / 4.96	123 / 4.84	95 / 3.74	M16x 105-2
150x25 / 6x1	168.3 x 33.7 / 6.625x1.315	38 / 1.5	255 / 10.04	74 / 2.91	115 / 4.53	96 / 3.78	M16x105 2
150x32 / 6x1 1/4	168.3x42.4 / 6.625x1.660	51 / 2.01	255 / 10.04	88 / 3.64	115 / 4.53	96 / 3.78	M16x 105-2
150x40 / 6x1 1/2	168.3 x 48.3 6.625x1.900	51 / 2.01	255 / 10.04	88 / 3.64	115 / 4.53	96 / 3.78	M16x 105-2
150x50 / 6x2	168.3x60.3 6.625x2.375	64 / 2.52	255 / 10.04	102 / 4.02	120 / 4.72	96 / 3.78	M16x 105-2
150x65 / 6x2 1/2	168.3 x 73 6.625x3.000	70 / 2.76	255 / 10.04	108 / 4.25	122 / 4.80	96 / 3.78	M16x 105-2
150x80 / 6x3	168.3 x 88.9 / 6.625x3.500	89 / 3.5	255 / 10.04	124 / 4.88	122 / 4.80	96 / 3.78	M16x 105-2
200x25 / 8x1	219.1 x 33.7 / 8.625x3.315	38 / 1.5	310 / 12.21	73 / 2.87	135.5 / 5.35	115 / 4.53	M20x 115-2
200x32 / 8x1 1/4	219.1 x42.4 / 8.625x1.660	51 / 2.01	310 / 12.21	82 / 3.23	135.5 / 5.35	115 / 4.53	M20x 115-2
200x40 / 8x1 1/2	219.1 x48.3 / 8.625x1.900	51 / 2.01	310 / 12.21	86 / 3.39	135.5 / 5.35	115 / 4.53	M20x 115-2
200x50 / 8x2	219.1 x 33.7 / 8.625x2.375	38 / 1.5	310 / 12.21	97 / 3.82	138 / 5.43	115 / 4.53	M20x 115-2
200x65 / 8x2 1/2	219.1 x76.1 / 8.625x3.000	70 / 2.76	310 / 12.21	115 / 4.53	138 / 5.43	115 / 4.53	M20x 115-2

¿Cuáles son los beneficios de los accesorios ranurados y los acoplamientos mecánicos en comparación con los sistemas de tuberías soldadas tradicionales?

Los accesorios ranurados y los acoplamientos mecánicos ofrecen varias ventajas significativas sobre los sistemas de tuberías soldadas tradicionales, incluida una instalación más rápida, un mantenimiento más fácil, una mayor flexibilidad y una mayor seguridad del sistema de tuberías.

¿Cuáles son las aplicaciones de los accesorios ranurados y los acoplamientos mecánicos?

Debido a las excelentes características, estos accesorios de tubería son ampliamente utilizados en sistemas de tuberías de rociadores contra incendios, sistemas de tuberías en industrias de procesamiento de alimentos, sistemas de tuberías industriales y más.
