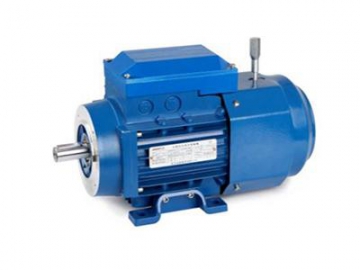

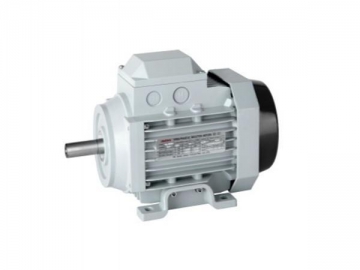

Motor con freno de corriente continua serie YEJ

Motor con freno de corriente continua serie YEJ
Solicite un presupuesto

Descripción del producto

    El motor trifásico con freno de corriente continua cuenta con un gran par de frenado, rápida respuesta de freno, gran confiabilidad, fuerte universalidad, apta para elevadores, motores de bobinas, operación de puertas y otros equipos.

    La serie de motores asíncronos de corriente alterna de acuerdo con la velocidad:
    1. La velocidad es 3000r/min y la potencia es de 0.18~22kw;
    2. La velocidad es 1500r/min y la potencia es de 0.12~11kw;
    3. La velocidad es 1000r/min la velocidad es 0.18~15kw.

    El voltaje de los tres modelos es 380V.

    Parámetros técnicos

    3000r/min, 380V, 50HZ
    Modelo Potencia Velocidad Eficiencia Factor de potencia Corriente nominal Par nominal Par con rotor bloqueado Par máx Par de frenado estático (CD) Tiempo de freno sin carga
    Par nominal Par nominal
    Kw rpm η% COS ⌀ A Nm Ts/Tn Tmax/Tn
    YEJ-631-2 0.18 2000 65.0 0.80 0.53 0.61 2.2 2.2 3.5 0.10
    YEJ-632-2 0.25 2800 68.0 0.81 0.69 0.85 2.2 2.2 3.5 0.10
    YEJ-711-2 0.37 2830 70.0 0.81 0.99 1.25 2.2 2.2 4.0 0.10
    YEJ-712-2 0.55 2830 73.0 0.82 1.40 1.86 2.2 2.3 4.0 0.10
    YEJ-801-2 0.75 2840 75.0 0.83 1.83 2.52 2.2 2.3 7.5 0.10
    YEJ-802-2 1.1 2840 77.0 0.84 2.55 3.70 2.2 2.3 7.5 0.10
    YEJ-90S-2 1.5 2840 79.0 0.84 3.39 5.04 2.2 2.3 15 0.15
    YEJ-90L-2 2.2 2840 81.0 0.85 4.80 7.40 2.2 2.3 15 0.15
    YEJ-100L-2 3 2860 83.0 0.87 6.31 10.0 2.2 2.3 30 0.15
    YEJ-112M-2 4 2880 85 0.88 8.22 13.3 2.2 2.3 40 0.15
    YEJ-132S1-2 5.5 2910 86.0 0.88 11.2 18.0 2.2 2.3 80 0.15
    YEJ-132S2-2 7.5 2910 87.0 0.88 15.1 24.6 2.2 2.3 80 0.15
    YEJ-160M1-2 11 2930 88.0 o.89 21.3 35.9 2.2 2.3 150 0.30
    YEJ-160M2-2 15 2930 89.0 0.89 28.8 48.9 2.2 2.3 150 0.30
    YEJ-160L-2 18.5 2935 90.0 0.90 34.7 60.2 2.2 2.3 150 0.30
    YEJ-180M-2 22 2935 90.0 0.90 41.3 71.6 2.0 2.3 200 0.30
    1500r/min, 380V, 50HZ
    Modelo Potencia Velocidad Eficiencia Factor de potencia Corriente nominal Par nominal Par con rotor bloqueado Par máx Par de frenado estático (CD) Tiempo de freno sin carga
    Par nominal Par nominal
    Kw rpm η% COS ⌀ A Nm Ts/Tn Tmax/Tn
    YEJ-631-4 0.12 1360 57.0 0.72 0.44 0.84 2.2 2.0 3.5 0.10
    YEJ-632-4 0.18 1360 60.0 0.73 0.62 1.26 2.2 2.0 3.5 0.10
    YEJ-711-4 0.25 1375 65.0 0.74 0.79 1.74 2.2 2.0 4.0 0.10
    YEJ-712-4 0.37 1375 67.0 0.75 1.12 2.57 2.2 2.0 4.0 0.10
    YEJ-801-4 0.55 1405 71.0 0.75 1.57 3.74 2.2 2.4 7.5 0.10
    YEJ-802-4 0.75 1405 73.0 O.76 2.02 5.10 2.2 2.4 7.5 0.10
    YEJ-90S-4 1.1 1445 75.0 0.77 2.82 7.27 2.2 2.3 15 0.15
    YEJ-90L-4 1.5 1445 78.0 0.79 3.70 9.91 2.2 2.3 15 0.15
    YEJ-100L1-4 2.2 1440 80.0 0.81 5.16 14.B 2.2 2.3 30 0.15
    YEJ -100L2-4 3 1440 82.0 0.82 6.78 19.9 2.2 2.3 30 0.15
    YEJ-112M-4 4 1440 84.0 0.82 8.82 26.5 2.2 2.3 40 0.15
    YEJ-132S1-4 5.5 1440 85.0 0.83 11.7 36.5 2.2 2.3 80 0.15
    YEJ-132S2-4 7.5 1440 87.0 0.84 15.6 49.7 2.2 2.3 80 0.15
    YEJ-160M1-4 11 1450 88.0 0.85 21.3 72.4 2.2 2.2 150 0.30
    YEJ-160M2-4 15 1450 89.0 0.85 30.1 98.8 2.2 2.2 150 0.30
    YEJ-180M-4 18.5 1455 90.5 0.86 36.5 121.4 2.2 2.2 150 0.30
    YEJ-180L-4 22 1455 91.0 0.86 43.1 144.4 2.0 2.2 200 0.30
    1000r/min, 380V, 50HZ
    Modelo Potencia Velocidad Eficiencia Factor de potencia Corriente nominal Par nominal Par con rotor bloqueado Par máx Par de frenado estático (CD) Tiempo de freno sin carga
    Par nominal Par nominal
    Kw rpm η% COS ⌀ A Nm Ts/Tn Tmax/Tn
    YEJ - 711-6 0.18 900 56.0 0.66 0.71 19.1 1.9 2.0 4.0 0.10
    YEJ-712-6 0.25 900 59.0 0.68 0.95 2.65 1.9 2.0 4.0 0.10
    YEJ-801-6 0.37 910 62.0 0.70 1.30 3.88 1.9 2.0 7.5 0.10
    YEJ-802 6 0.55 910 65.0 0.72 1.79 5.77 1.9 2.1 7.5 0.10
    YEJ-90S-6 0.75 930 69.0 0.72 2.26 7.7 2.1 2.1 15 0.15
    YEJ-90L-6 1.1 940 72.0 0.73 3.14 11.2 2.1 2.1 15 0.15
    YEJ-100L-6 1.5 940 76.0 0.76 3.95 15.2 2.2 2.1 30 0.15
    YEJ-112M-6 2.2 960 79.0 0.76 5.57 21.9 2.2 2.1 40 0.15
    YEJ-132S-6 3 960 81.0 0.76 7.40 29.8 2.2 2.1 80 0.15
    YEJ-132M1-6 4 960 82.0 0.76 9.63 39.8 2.2 2.1 80 0.15
    YEJ-132M2-6 5.5 960 84.0 0.77 12.9 54.7 2.2 2.1 150 0.30
    YEJ-160M-6 7.5 970 86.0 0.77 17.0 73.8 1.8 2.1 150 0.30
    YEJ-160L-6 11 970 87.5 0.78 24.3 108.3 1.9 2.1 150 0.30
    YEJ-180L-6 15 970 89.0 0.81 31.6 147.7 2.1 2.1 200 0.30

    Código de modelo:
    ( Tome el YEJ - 80M - 2 - 4 - B5 como ejemplo.)
    YEJ: Código de series;
    80M: Marco.;
    2: Código de núcleo;
    4: grado;
    B5: motor método de instalación del motor eléctrico.

    Dimensiones externas para instalación:

    Nota: la unidad de las tablas que se encuentran a continuación son en mm.

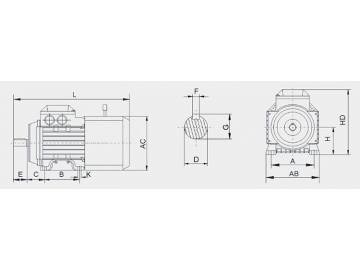

    IM B3 H63-180
    Gráfico de dimensiones
    Marco No. A B C D E F G H K AB AC HD L
    63 100 80 40 ⌀11 23 4 12.5 63 ⌀7 135 120X120 167 270
    71 112 90 45 ⌀14 30 5 16 71 ⌀7 137 130X130 170 315
    80M 125 100 50 ⌀19 40 6 21.5 80 ⌀10 155 145X145 190 340
    90S 140 100 56 ⌀24 50 8 21 90 ⌀10 175 160X160 205 400
    90L 140 125 5B ⌀24 50 8 27 90 ⌀ 10 175 160X160 205 400
    100L 1()0 140 G3 ⌀28 60 8 31 100 ⌀12 200 185X185 240 440
    112M 190 140 70 ⌀28 60 8 31 112 ⌀12 230 200X200 270 480
    132S 216 140 89 ⌀38 80 10 41 132 ⌀12 270 245X245 315 567
    132M 216 178 89 ⌀38 80 10 41 132 ⌀12 270 245X245 315 567
    160M 254 210 108 ⌀42 110 12 45 160 ⌀14.5 320 335X335 450 700
    160L 254 254 108 ⌀42 110 12 45 160 ⌀14.5 320 335X335 450 780
    180M 279 241 121 ⌀48 110 14 51.5 180 ⌀14.5 355 370X370 500 880
    180L 279 279 121 ⌀48 110 14 51.5 180 ⌀14.5 355 370X370 500 000

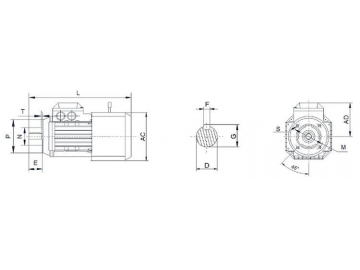

    IM B14 H63-112
    Gráfico de dimensiones
    Marco No. D E F G M N P S T AC AD L
    63 ⌀11 23 4 12.5 75 60 90 M5 2.5 120x120 104 270
    71 ⌀14 30 5 16 85 70 105 M6 2.5 130X130 107 315
    80 ⌀19 40 6 21.5 100 80 120 M6 3.0 145x145 115 340
    90S ⌀24 50 8 21 115 95 140 M8 3.0 160x160 122 400
    90L ⌀24 50 8 27 115 95 140 M8 3.0 160x160 122 400
    100L ⌀28 60 8 31 130 110 155 M8 3.5 185X185 137 440
    112M ⌀28 60 8 31 130 110 160 M8 3.5 200X200 155 400

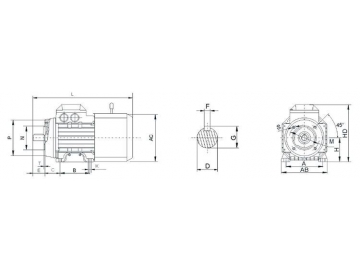

    IM B34 H63-112
    Gráfico de dimensiones
    Marco No. A B C D E F G H K M N P S T AB AC HD L
    63 100 80 40 ⌀11 23 4 12.5 63 ⌀7 75 60 90 M5 2.5 135 120x120 167 270
    71 112 90 45 ⌀ 14 30 5 16 71 ⌀7 85 70 105 M6 2.5 137 130X130 180 315
    80 125 100 50 ⌀19 40 6 21.5 80 ⌀10 100 80 120 M6 3.0 155 145x145 190 340
    90S 140 100 56 ⌀24 50 8 27 90 ⌀ 10 115 95 140 M8 3.0 175 160x160 205 400
    90L 140 125 56 ⌀24 50 8 27 90 ⌀10 115 95 140 M8 3.0 175 160x160 205 400
    100L 160 140 63 ⌀28 60 8 31 100 ⌀12 130 110 155 M8 3.5 200 185x185 240 440
    112M 190 140 70 ⌀28 60 8 31 112 ⌀12 130 110 160 M8 3.5 230 200x200 270 480

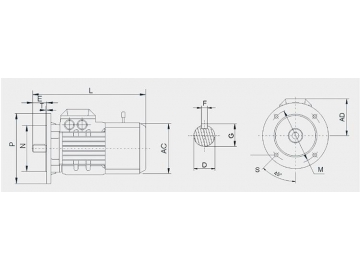

    IM B5 H63-180
    Gráfico de dimensiones
    Marco No. D E F G M N P S T AC AD L
    63 ⌀11 23 4 12.5 115 95 140 10 3.0 120x120 104 280
    71 ⌀14 30 5 16 130 110 160 10 3.0 130x130 107 315
    80M ⌀19 40 6 21.5 165 130 200 12 3.5 145x145 115 340
    90S ⌀24 50 8 27 165 130 200 12 3.5 160x160 122 400
    90L ⌀24 50 8 27 165 130 200 12 3.5 160x160 122 400
    100L ⌀28 60 8 31 215 180 250 14.5 4 185x185 137 440
    112M ⌀28 60 8 31 215 180 250 14.5 4 200 x 200 155 480
    132S ⌀38 80 10 41 265 230 300 14.5 4 245 x 245 180 567
    132M ⌀38 80 10 41 265 230 300 14.5 4 245 x 245 180 567
    160M ⌀42 110 12 45 300 250 350 18.5 5 320x320 290 780
    160L ⌀42 110 12 45 300 250 350 18.5 5 320x320 290 780
    180M ⌀48 110 14 51.5 300 250 350 18.5 5 360x360 340 880
    180L ⌀48 110 14 51.5 300 250 350 18.5 5 360x360 340 880
    IM B35 H63-180
    Gráfico de dimensiones
    Marco No. A B C D E F G H K M N P S T AB AC HD L
    63 100 80 40 ⌀11 23 4 12.5 63 ⌀7 115 95 140 10 2.5 115 120x120 167 280
    71 112 90 45 ⌀14 30 5 16 71 ⌀7 130 110 160 10 3.5 136 130x130 178 315
    80M 125 100 50 ⌀19 40 6 21.5 80 ⌀10 165 130 200 12 3.5 154 145x145 192 340
    90S 140 100 56 ⌀24 50 8 27 90 ⌀10 165 130 200 12 3.5 180 160x160 205 400
    90L 140 125 56 ⌀24 50 8 27 90 ⌀10 165 130 200 12 3.5 180 160x160 205 400
    100L 160 140 63 ⌀28 60 8 31 100 ⌀12 215 180 250 14.5 4 205 185x185 240 440
    112M 190 140 70 ⌀28 60 8 31 112 ⌀12 215 180 250 14.5 4 235 200x200 270 480
    132S 216 140 89 ⌀38 80 10 41 132 ⌀12 265 230 300 14.5 4 261 245x245 310 567
    132M 216 178 89 ⌀38 80 10 41 132 ⌀12 265 230 300 14.5 4 261 245x245 310 567
    160M 254 210 108 ⌀42 110 12 45 160 ⌀14.5 300 250 350 18.5 5 320 335x335 450 780
    160L 254 254 108 ⌀42 110 12 45 160 ⌀14.5 300 250 350 18.5 5 320 335x335 450 780
    180M 279 241 121 ⌀48 110 14 51.5 180 ⌀14.5 300 250 350 18.5 5 355 370x370 500 880
    180L 279 279 121 ⌀48 110 14 51.5 180 ⌀14.5 300 250 350 18.5 5 355 370x370 500 880

    Zhouyi es un fabricante y proveedor líder de motores con freno de corriente continua y se especializa en el diseño y la fabricación de motores industriales, reductores de velocidad y engranajes desde 1990. Con el proceso de fabricación de conformidad con el estándar IEC, nuestra empresa se dedica a ofrecer los motores eléctricos de CC de alta calidad con una variedad de selecciones de modelos y configuraciones para satisfacer sus necesidades específicas de los equipos y máquinas.
