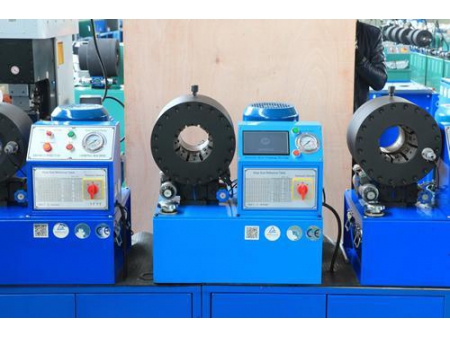

Prensa para mangueras hidraulicas, con pantalla táctil YONG-FENG F32DS
Aplicaciones

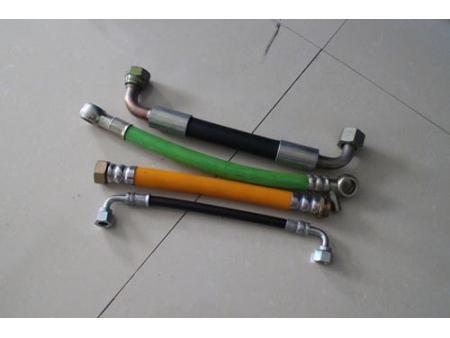

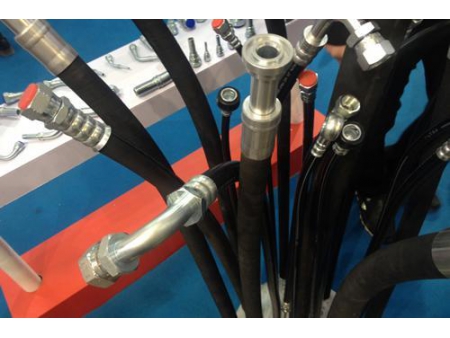

La Prensa para mangueras hidraulicas, con pantalla táctil YONG-FENG F32DS tiene una fuerza de crimpado de 3600 KN. El diámetro de paso es de 118 mm, y posee 14 sets de terrajas estándar, con medidas de crimpado de 6 a 88 mm. Esta máquina se usar en aplicaciones como tuberías de combustible a alta presión, mangueras industriales e hidráulicas, mangueras de agua y de aire acondicionado, plomería liviana y más.
Diámetro interno máximo
Mangueras industriales: 2½"
Mangueras con 2 alambres trenzados: 2"
Mangueras con 4 alambres en espiral: 2"
Mangueras de baja presión φ6, φ8, φ10, φ12
| Material del cabezal de crimpado | ACERO FORJADO |
| Rango de crimpado | 6-88mm |
| Tamaño de la manguera | 2", 4SN |
| Diámetro de paso | 118mm |
| Diámetro de abertura | 118mm |
| Abertura | +25mm |
| Presión del sistema | 31,5Mpa |
| Fuerza de crimpado | 3600kN |
| Potencia | 3kw/4kw |
| Voltaje estándar | Individualizable |
| Control | Controlador lógico programable/Pantalla táctil |
| Terrajas estándar | 14 sets |
| Peso | 240kg |
| Dimensiones (L x W x H) | 620*500*660mm |
Especificaciones de las terrajas
Terrajas de alta presión:| No. | Φ6 | Φ8 | Φ10 | Φ13 | Φ16 | Φ19 | Φ25 | Φ32 | Φ38 | Φ51 |
| Rango de crimpado | 15-25mm | 18-28mm | 20-30mm | 23-33mm | 26-36mm | 29-39mm | 37-47mm | 46-56mm | 51-61mm | 63-73mm |
| Longitud | 45mm | 45mm | 45mm | 50mm | 65mm | 65mm | 80mm | 80mm | 80mm | 80mm |
Terrajas de baja presión:
| No. | Φ6 | Φ8 | Φ10 | Φ12 |
| Rango de crimpado | 6-16mm | 8-18mm | 10-20mm | 12-22mm |
| Longitud | 35mm | 35mm | 35mm | 35mm |
Características

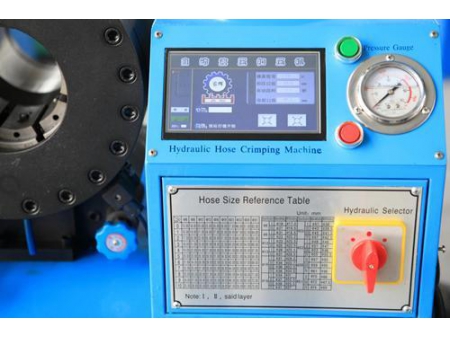

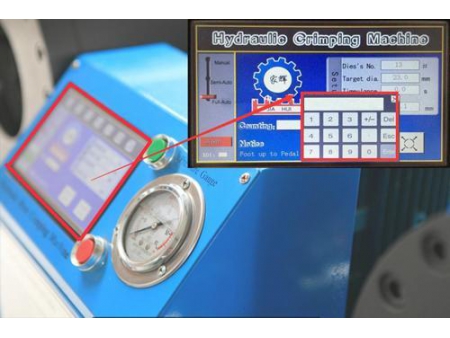

Crimpadora con controlador lógico programable (PLC)

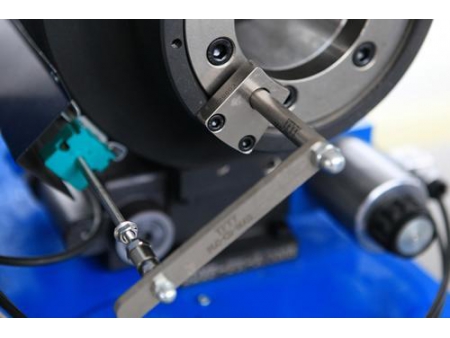

Las crimpadoras con controlador lógico programable son más fáciles de manejar que las tradicionales. El ajuste manual tradicional se reemplaza por una regla eléctrica con PLC; esto aumenta diez veces la precisión del crimpado, que llega a 0,01 mm.

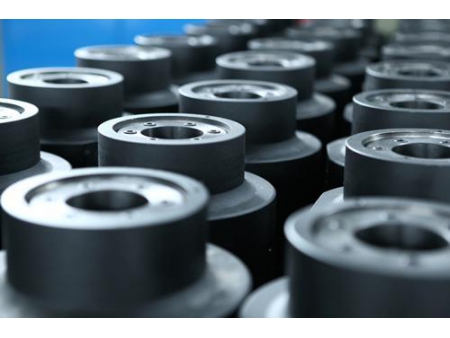

Materiales
El material de la tapa del cilindro, del tanque de aceite y del pistón es cromo 40, que tiene alta resistencia a la presión y a los daños, al tiempo que muestra gran capacidad de absorción de los impactos.

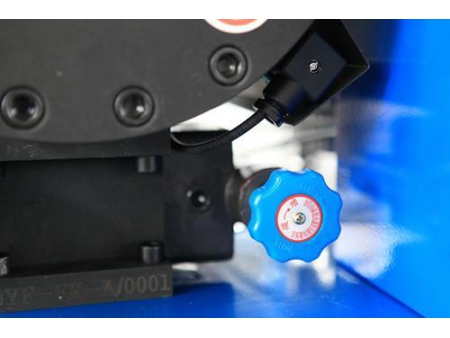

Sistema de conducción hidráulica
Al contar con una conexión sin tuberías, el sistema hidráulico es hermético y durable. Acumula poco calor y conduce la presión de manera estable.

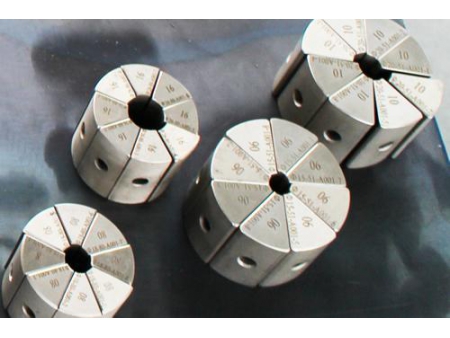

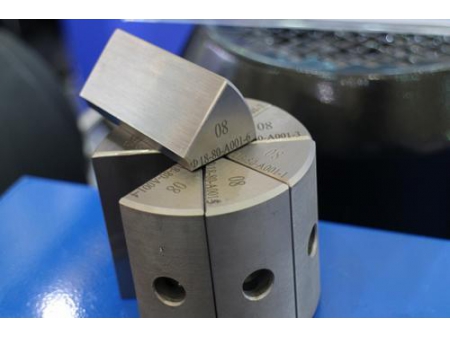

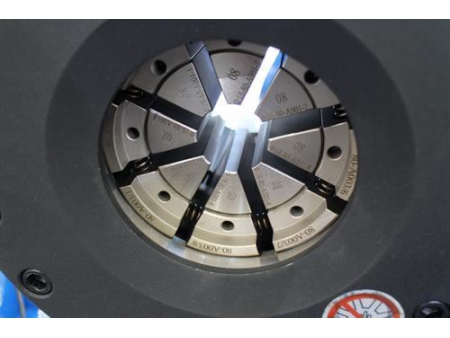

Conexión de las terrajas
El material de las terrajas es acero cromado 12. Éstas se arman y desarman con facilidad, ya que se conectan mediante imanes. Además, logran un crimpado parejo y prolijo.
