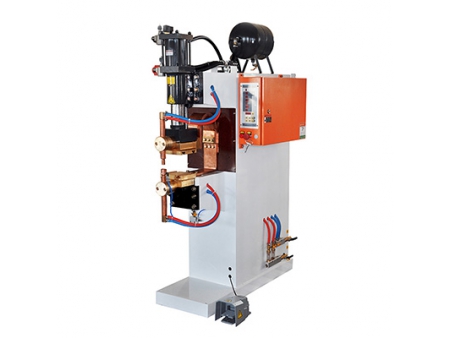

Máquina de soldar por proyección, puntos y resistencia de descarga de condensador 500J-8000J
Solicite un presupuesto
- Máquina de soldar por resistencia de descarga de condensador 500J / 1500J
- Máquina de soldar por resistencia de descarga de condensador 1500J / 3000J
- Máquina de soldar por resistencia de descarga de condensador 4500J / 6000J / 8000J
Aplicación
Soldadura de proyección entre la tuerca de tornillo, soldadura de acero de formación en caliente y acero galvanizado.
- La potencia vas desde los 500J a 8000J.
- La corriente de derivación máxima va desde 14KA a 80KA.
- A una presión atmosférica de 6 bares, la presión de soldadura varía entre estos valores 1240N a 15000N.
- La guía circular se configura como estándar para la clase de soldadora.
- La profundidad de la garganta óptima es de 950 mm.
- Un cilindro de un golpe está integrada en esta máquina, aunque un cilindro doble y un cilindro servoeléctrico compatibilizan con nuestro equipo. Estos dos cilindros son opcionales.
Modelo # | DR-500-** | DR-1500-** | DR-1500-** | DR-3000-** | DR-4500-** | DR-6000-** | DR-8000-** | |
Volumen del condensador | μf | 5000 | 15000 | 15000 | 30000 | 45000 | 60000 | 80000 |
Capacidad nominal | KVA | 2 | 3 | 3 | 5 | 10 | 19 | 15 |
Fuente de alimentación | V/¢/Hz | 220/1/50 | 220/1/50 | 380/1/50 | 380/1/50 | 380/1/50 | 380/1/50 | 380/1/50 |
Corriente primaria máxima | A | 22 | 14 | 14 | 23 | 26 | 50 | 40 |
Cable primario | MM2 | 2.5 | 6 | 6 | 16 | 16 | 16 | 25 |
Corriente de derivación máxima | KA | 22 | 20 | 20 | 28 | 38 | 45 | 65 |
Ciclo de servicio nominal | % | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
Tensión en vacío secundario | V | 10 | 10 | 10 | 10 | 10/11.4 | 10/12 | 10/12 |
Tamaño de cilindro de soldadura | ¢*L | φ50*50 | φ80*60 | φ80*60 | φ100*60 | φ160*80 | φ160*100 | φ200*150 |
Presión de funcionamiento máxima @ 0.5MPa | N | 600 | 2500 | 2500 | 3900 | 10000 | 9500 | 15000 |
Presión de aire comprimido | MPa | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 | 0.6~0.7 |
Consumo de agua fría | L/MIN | * | * | * | * | * | 8 | 8 |
Consumo de aire comprimido | L/ punto de soldadura | 0.14 | 1.43 | 1.43 | 2.28 | 5.84 | 5.84 | 9.24 |
Profundidad de garganta | MM | 116 | 315 | 315 | 340 | 420 | 427 | 306 |
Espacio del brazo | MM | 115 | 195 | 305 | 301 | 363 | 315 | 401 |
Tamaño de electrodo | MM | ¢12 | ¢25 | ¢25 | ¢25 | ¢30 | ¢30 | * |
Dimensiones | H(MM) | 1228 | 1370 | 1460 | 1460 | 1810 | 1900 | 2370 |
L(MM) | 670 | 550 | 1110 | 1110 | 1461 | 1239 | 1300 | |
W(MM) | 550 | 710 | 680 | 680 | 675 | 751 | 1285 |
Heron fabrica máquinas de soldar de manera profesional. Desde el año 1997, hemos estado proveyendo máquinas de soldar por punto y resistencia MFDC, máquinas de soldar por resistencia de descarga de condensador, y sistemas de soldadura robóticas para clientes de todo el mundo.
