Máquina de soldar por resistencia AC 25KVA-150KVA (Máquina de soldar por puntos, máquina de soldar por proyección)

Solicite un presupuesto

Nosotros: http://heron-spotwelding.com.ar/1-3-2-150kva-ac-resistance-welding-machine.html

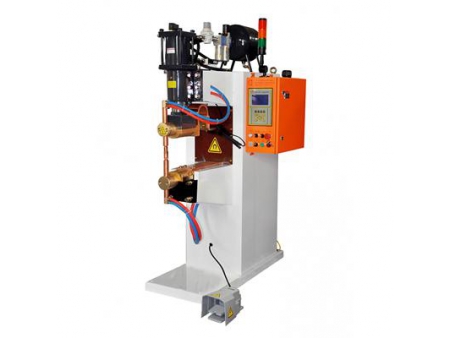

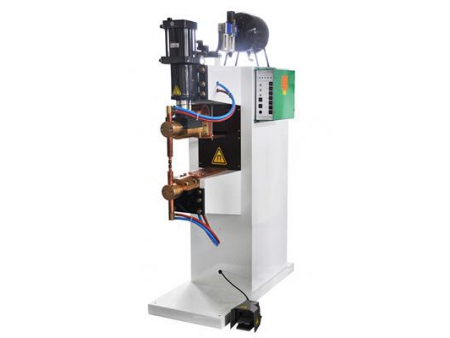

Máquina de soldar por resistencia AC 25KVA / 35KVA / 50KVA
Máquina de soldar por resistencia AC 25KVA / 35KVA / 50KVA

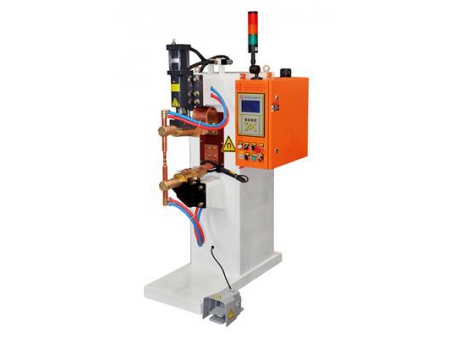

Máquina de soldar por resistencia AC 80KVA / 100KVA / 125KVA / 150KVA
Máquina de soldar por resistencia AC 80KVA / 100KVA / 125KVA / 150KVA

Aplicación
Se utiliza para soldaduras por puntos y de proyección en metales ferrosos.

Características

La potencia es de 25KVA a 150KVA.
La corriente de derivación máxima va desde 12KA a 34KA.
A una presión atmosférica de 6 bares, la presión de soldadura varía entre estos valores 2510N a 15000N.
El riel guía circular es de uso estándar para los procesos de soldadora.
La profundidad de la garganta óptima es de 950 mm.
Un cilindro de un golpe está integrada en esta máquina, aunque un cilindro doble y un cilindro servoeléctrico compatibilizan con nuestro equipo. Estos dos cilindros son opcionales.

Parámetros técnicos

Modelo #		DN-25-**	DN-35-**	DN-50-**	DN-80-**	DN-100-**	DN-125-**	DN-150-**
Capacidad nominal	KVA	25	35	50	80	100	125	150
Fuente de alimentación	V/￠/Hz	380/1PH/50HZ
Corriente primaria máxima	A	47	65	94	150	187	234	280
Cable primario	MM²	16	16	25	50	50	120	120
Corriente de derivación máxima	A	15500	19000	24000	25000	26000	28000	34000
Ciclo de servicio nominal	%	50	50	50	50	50	50	50
Tensión en vacío secundario	V	4.2	5.2	6.1	7.6	8.6	9.5	11.2
Tamaño de cilindro de soldadura	￠*L	￠80*60	￠80*60	￠100*60	￠125*100	￠160*100	￠160*100	￠200*100
Presión de funcionamiento máxima @ 0.5MPa	N	2500	2500	3900	6000	10000	10000	15000
Presión de aire comprimido	MPa	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7	0.6～0.7
Consumo de agua fría	L/MIN	6	6	8	8	8	8	10
Consumo de aire comprimido	L/ punto de soldadura	1.43	1.43	2.28	3.56	5.84	5.84	9.24
Profundidad de garganta	MM	380	377	370	540	540	540	540
Espacio del brazo	MM	333	331	329	364	364	364	364
Tamaño de electrodo	MM	φ25	φ25	φ25	φ30	φ30	φ30	φ30
Dimensiones	H(MM)	1472	1472	1472	1803	1803	1803	1803
	L(MM)	959	959	959	1284	1284	1284	1284
	W(MM)	400	400	430	500	500	500	500

Heron fabrica máquinas de soldar de manera profesional. Desde el año 1997, hemos estado proveyendo máquinas de soldar por punto y resistencia MFDC, máquinas de soldar por resistencia de descarga de condensador, y sistemas de soldadura robóticas para clientes de todo el mundo.
