Máquina de soldadura por arco sumergido para vigas de acero tipo H

Solicite un presupuesto

Nosotros: http://weldcutters.com/1-2-2-h-submerged-arc-welding-machine.html

Uso

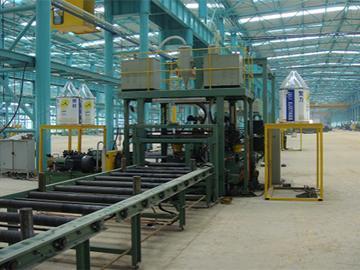

La soldadora de arco sumergido para vigas de acero tipo H es el equipo clave en la línea de producción de vigas tipo H. La línea de producción estandarizada está equipada con dos máquinas: de ensamblaje y soldadura horizontal y frontal y la máquina de ensamblaje y soldadura horizontal trasera. Esta es la frontal. Se puede utilizar para realizar la soldadura de un solo lado de las piezas de la viga para poder darle la forma de H.

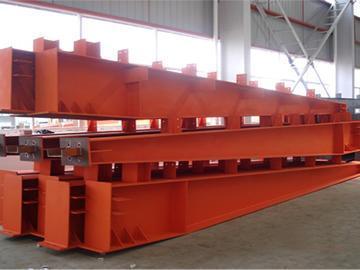

Producto terminado

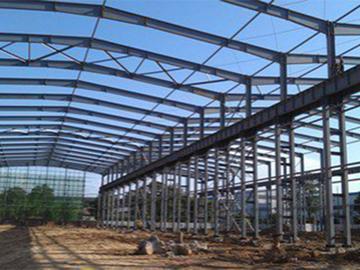

Uso del producto terminado

Parámetros

Ancho apto de la placa de brida de viga H	150~500 mm
Espesor apto de placa de brida de viga H	5 ~ 20 mm
Altura apta de alma de viga H	300~1200 mm
Espesor apto de alma de viga H	4~ 12 mm
Largo apto de viga	5 ~ 15 m
Ángulo de deriva de la sección transversal variable del acero estructural	≤ 15°
Velocidad de soldadura	800~2100 mm/min
Potencia mecánica	9.4 kW
Largo de lecho de rodillos de ingreso	15 m
Largo de lecho de rodillos de salida	15 m
Ancho total de máquina base	4370 mm
Largo total de máquina base	1900 mm
Altura total de máquina base	3610 mm

Características
1. El marco de la máquina base de la soldadora de arco sumergido para vigas H está soldado y procesado junto con todo es tubo rectangular de sección transversal que le da una bella apariencia, gran precisión y excelente intensidad.
2. La máquina realiza el ensamblaje y soldadura de forma simultánea: la pieza se inserta y es soldada en forma de H con soldadura por puntos a muy poca distancia.
3. La soldadura es soldadura por arco simple en ángulo con doble alambre que puede soldar doble de un lado al mismo tiempo, lo que acelera el proceso de soldadura, con una pequeña deformación y gran capacidad de automatización.
4. La mesa deslizante de elevación es un elevador controlado por un motor eléctrico con regulación simple y rápida. Solo deberá regularlo una sola vez por cada lote de piezas, esto le ahorrará tiempo y esfuerzo.

Descripción

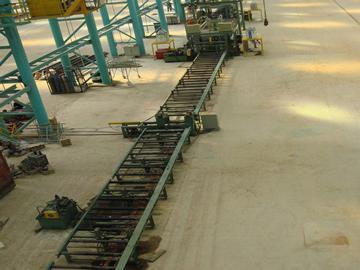

La máquina soldadora de arco sumergido para vigas H está conformada por la soldadora base, transportadoras frontal y trasera de rodillos. La máquina base cuenta con dos cabezales de soldadura para que pueda realizar doble soldadura en el mismo lado de la viga H. Los dos cabezales son de un solo arco con doble alambre. El flujo se puede alimentar de forma automática y reciclable. Cuenta con una estructura tipo puente. La viga se transporta por los rodillos. Este es el método de la línea de producción de soldadura con movimiento y base fija.

Jingfeng
Jinfeng Welding & Cutting Machinery Manufacture Co., Ltd tiene un departamento mecánico, departamento eléctrico y departamento de software. Contamos con 80 trabajadores en total. También contratamos ingenieros superiores de ESAB para realizar el desarrollo conjunto y el diseño de las líneas de producción de vigas de acero estructural tipo H, de forma que contemos con aval técnico.

Jinfeng tiene una fuerte capacidad de producción: contamos con 13 centros de mecanización CNC importados, 3 centros de mecanizado 4mx12m grandes, de forma que la producción anual de la mayoría de las máquinas alcanza los 1000 productos.

Todos los miembros del equipo de ventas tienen más de 10 años de experiencia en el servicio, por lo que son capaces de asistir varias consultas en tiempo y forma. Por otro lado, Jingfeng posee un equipo de servicio posventa con 30 empleados capaces de cubrir un servicio posventa durante todo el año.
