Soldadora combinada de 4 cabezales y soldadora por arco sumergido

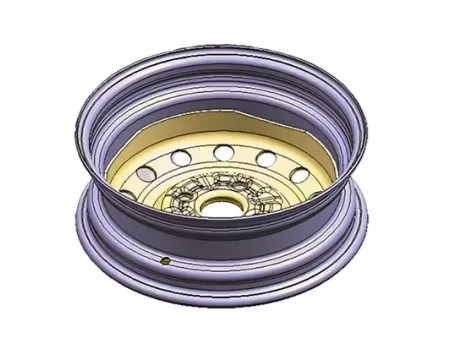

Soldadora multicabezal utilizada para soldar el disco al rin de auto

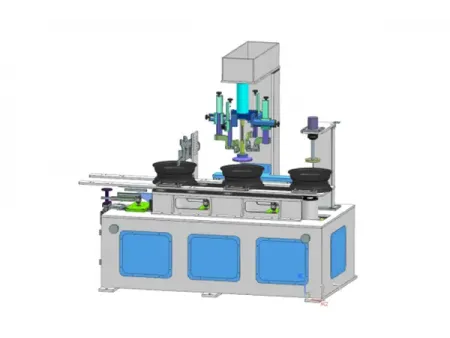

La soldadora combinada de 4 cabezales de aro de acero es una máquina de soldar de múltiples cabezales diseñada para unir el disco al aro, formando una estructura sólida y duradera. Este equipo avanzado utiliza cuatro cabezales de soldadura protegidos con CO₂ para realizar simultáneamente las costuras circunferenciales internas del disco y del aro en una sola operación.
Entre sus ventajas se encuentran la alta eficiencia energética, la reducción de deformaciones y una resistencia superior en las uniones soldadas. Con los cuatro cordones de soldadura completados en una sola pasada, esta máquina garantiza una calidad uniforme en cada rueda y un proceso de producción altamente optimizado, ideal para satisfacer las demandas de la fabricación moderna.
Plujo de proceso
- Soldadura
Especificaciones
| Modelo | ||
| Fuente de alimentación | AC 380V/trifásica/50HZ | AC 380V/trifásica/50HZ |
| Potencia nominal | 46kW | 55kW |
| Ancho de aro | 5-8.25 pulgadas | 8.25-11.75 pulgadas |
| Diámetro de aro | 12-19 pulgadas | 16-25 pulgadas |
| Voltaje | 380V±10%,trifásica,50HZ | 380V±10%,trifásica,50HZ |
| Velocidad de rotación de la mesa de trabajo (ajustable de forma continua) | 0.1-2rpm | 0.1-2rpm |
| Par motor | 2.8N.M | 3.8N.M |
| Aire comprimido | 0.4-0.6Mpa | 0.4-0.6Mpa |
| Ajuste axial | 80mm | 100mm |
| Ajuste radial | 140mm | 160mm |
| Ángulo de la antorcha de soldadura | 30-45° | 30-45° |
| Voltaje de soldadura (ajustable de forma continua) | 0-30V | 0-30V |
| Corriente de soldadura (ajustable de forma continua) | 0-500A | 0-500A |
| Diámetro del alambre de soldadura | Ø1.2-Ø1.6mm | Ø1.2-Ø1.6mm |
| Consumo de CO₂ (ajustable en función del producto) | 10L/min×4 | 15L/min×4 |
Características
- El cabezal de soldadura se puede ajustar en cuatro direcciones: arriba/abajo, izquierda/derecha, adelante/atrás y ángulo, lo que permite un posicionamiento preciso en relación con la pieza de trabajo para una calidad de soldadura óptima.
- La sección superior cuenta con una plataforma con barandillas de seguridad, donde se montan cuatro unidades de soldadura, a las que se accede a través de una escalera. Este diseño combina la integridad estructural con el atractivo estético.
- El electrodo negativo de la soldadora está conectado al eje giratorio a través de ocho escobillas de carbón de cobre de 200A, mientras que el electrodo positivo se conecta a la antorcha, lo que garantiza una excelente conductividad y una alta calidad de soldadura.
- La velocidad de rotación de la pieza de trabajo es ajustable de forma continua, lo que permite un control preciso para diferentes requisitos de soldadura.
- La combinación de detección, soldadura y rectificado en un solo sistema ahorra espacio y mejora la eficiencia de la producción.
- Un puerto de extracción de humos de la capa superior se conecta a un sistema de recolección de polvo, lo que ayuda a mantener un entorno de trabajo limpio.
- Ubicada en la capa inferior, la rejilla de alimentación de cuatro estaciones es accionada por cilindros y está equipada con abrazaderas de posicionamiento para una alineación precisa de la pieza de trabajo.

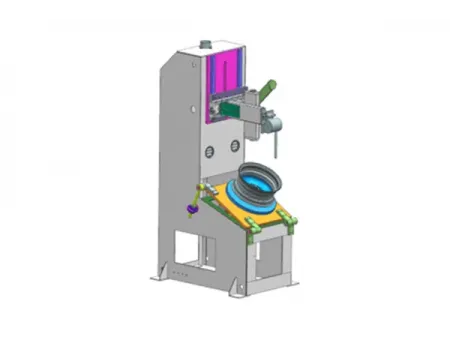

La soldadora por arco sumergido está diseñada para soldar rines a discos en la producción de aros de auto de acero. Consta de un bastidor principal, una plataforma deslizante, una mesa de trabajo, un mandril y una unidad de soldadura. Una vez que el mandril posiciona y sujeta de forma segura la llanta y el disco, la plataforma deslizante mueve la antorcha de soldadura a lo largo del área de conexión, lo que garantiza una soldadura precisa y estable en la unión. Este método mejora la resistencia de la unión y minimiza la necesidad de un acabado adicional, proporcionando una soldadura sin costuras para un ensamblaje de aros duradero.
Plujo de proceso
- Soldadura
Especificaciones
| Modelo | ||
| Fuente de alimentación | AC 380V/trifásica/50HZ | AC 380V/trifásica/50HZ |
| Potencia nominal | 46kW | 55kW |
| Ancho de aro | 5-8.25 pulgadas | 8.25-11.75 pulgadas |
| Diámetro de aro | 12-19 pulgadas | 16-25 pulgadas |
| Corriente de entrada nominal | 70A | 83A |
| Voltaje de entrada nominal | 50V | 44V |
| Ciclo de trabajo nominal | 100% | 100% |
| Voltaje de salida sin carga | 96V | 87V |
| Ajuste de corriente | 40-800A | 50-1000A |
| Ajuste de voltaje | 25-60V | 20-50V |
| Factor de potencia | ≥0.88 | ≥0.88 |
| Diámetro del alambre de soldadura | 2-6mm | 2-6mm |
| Clase de protección | IP21S | IP21S |
| Clase de aislamiento | H/B | H/B |
| Peso de la máquina | 90kg | 95kg |
Características
- Admite una variedad de métodos de soldadura, que incluyen alambre grueso, alambre fino, alambre con núcleo de fundente, tira y soldadura de arco única de doble alambre
- Se pueden conectar varias unidades de soldadura en paralelo para lograr una salida de alta corriente para aplicaciones exigentes
- Equipado con protección contra sobrecalentamiento, circuito abierto y cortocircuito para garantizar un funcionamiento seguro y estable
- Permite el almacenamiento de hasta 10 especificaciones de soldadura para facilitar la recuperación y la consistencia en la producción
- Cuenta con múltiples interfaces externas, lo que facilita la integración en configuraciones de soldadura dedicadas
- Ofrece la opción de agregar funcionalidad de control de grupo para el funcionamiento coordinado de múltiples unidades
