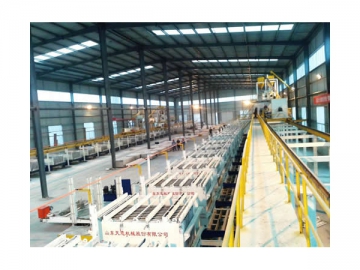

Planta de producción para paneles de pared de construcción TYF-16B (tipo fijo, pared de placas de silicato cálcico, paneles de hormigón reforzados con fibra de vidrio GRC)
La planta de producción para paneles de pared de construcción horizontal TYF-16B se usa para la producción de paneles de pared de dos lados con placas de silicato cálcico livianas o panel de pared liviano GRC, y los materiales incluyen cemento, cenizas volátiles, partículas de poliestireno EPS, arena y arcilla granulada. Se pueden moldear 10 piezas de panel al mismo tiempo.
Adopta un diseño fijo, por lo que su operación es mucho más fácil y se reducen los costos de inversión y la tasa de falla. Sin embargo, necesita de ciertos requisitos para su ubicación.
Debido a la investigación y al desarrollo llevado a cabo por TANY, la línea de producción tiene una configuración automática para el sistema de mezclado, sistema de lechado y sistema de moldeo y de volteo. Las funciones de transporte y de medición se suman a la línea de producción, que colaboran a dar precisión al ratio y gran eficiencia al proceso de moldeo. Además, las operaciones son más fáciles y la intensidad del trabajo y los costos pueden reducirse.
Número de patente: ZL201320164478.9
| Cantidad moldeada por vez | Grosor | Ancho | Largo |
| 10 | 75mm | 610mm | 2440mm/3000mm |
| 10 | 90mm | ||
| 8 | 120mm | ||
| 6 | 150mm |
| Cantidad moldeada por vez | Diámetro tubería | Cantidad tubería | Grosor | Ancho | Largo |
| 10 | Φ38mm | 90 | 75mm | 600/610mm | Ajustable en 3000mm |
| 10 | Φ52mm | 70 | 90mm | ||
| 8 | Φ74mm | 40 | 120mm | ||
| 6 | Φ52mm | 84 | 150mm |
Nota: Las dimensiones superiores son estándar. TANY ofrece líneas de producción personalizadas conforme a su pedido.
-

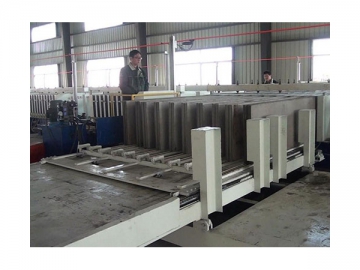

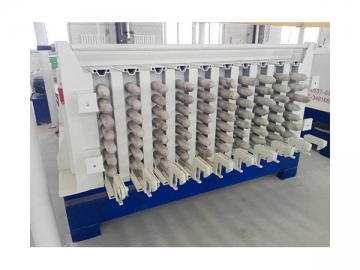

(1) Máquina para moldear paneles de pared
-

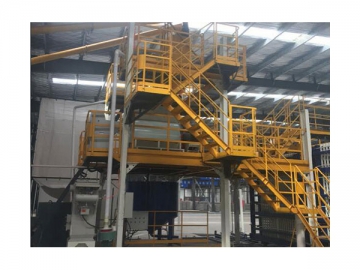

(2) Sistema mezclador de espuma
-

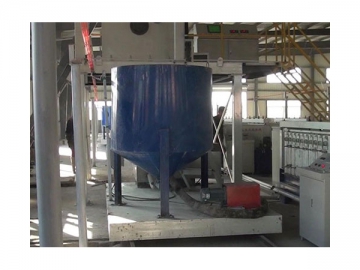

(3) Sistema de lechada
-
(4) Máquina apiladora automática (Desmolde del panel)
| Potencia del sistema de calefacción | 20 kW |
| Potencia del sistema de vibración | 0.75 kW |
| Potencia del sistema hidráulico | 3 kW |
| Presión hidráulica | 8 Mpa |
| Presión hidráulica máxima | 16 Mpa |
| Capacidad del tanque hidráulico | 60 L |
| Composición | Máquina anfitriona, sistema hidráulico, distribución de energía, sistema de calefacciónstesistema de vibración, tubos núcleo. |
| Modelo | TY-13 |
| Potencia transportador sinfín | 11kW×2 |
| Capacidad alimentación de mezcladora | 2000 L |
| Capacidad descarga de mezcladora | 2000 L |
| Velocidad de mezcla | 32.5 r/min |
| Partículas más grandes para mezclar | 8 mm |
| Potencia motor de mezcla | 18.5 kW |
| Medida polvo máxima | 800 kg |
| Medida agua máxima | 500 kg |
| Potencia motor alimentador de agua | 2.2kW |
| Potencia alimentac. válvula mariposa neumát. | DN300 |
| Alimentac. de agua válvula mariposa neumát. | DN100 |
| Ciclo de mezcla | 10-15 minutos |
| Número de cuchillas mezcladoras | 8 |
| Método descarga | Válvula mariposa neumática |
| Vibrador tolva de medición | Vibrador neumático |
| Potencia máquina espumadora | 2.2 kW |
| Potencia compresor espumador | 4 kW |
| Potencia compresor de aire | 5.5 kW |
| Nota: parámetros técnicos para planta mezcladora | |
| Presión de bombeo teórica | Presión alta | 0.5 Mpa |
| Presión baja | 0.4Mpa | |
| Capacidad de transporte teórica | Presión alta | 5 Mpa |
| Presión baja | 9.4 Mpa | |
| Distancia de transporte máx. | Horizontal | 300 mm |
| Vertical | 120 mm | |
| Potencia motor principal | 7.5 kW | |
| Volumen de tolva | 1.5m³ | |
| Altura de la carga | 1000 mm | |
| Volumen tanque aceite hidráulico | 60L | |
| Forma válvula de distribución | Válvula de bola | |
| Peso máquina principal | 500kg | |
| Tamaño marco: L×A×A | 1785×960×1700mm | |
| Modelo | TY-13 |
| Dimensiones totales | 4500L×4600A×1050A mm |
| Potencia total | 7 kW |
| Potencia desmolde | 1.5 kW |
| Potencia motor transporte | 1.5 kW |
| Potencia motor sist. hidráulico | 4 kW |
| Presión de trabajo hidráulico | 10 Mpa |
| Presión hidráulica máxima | 16 Mpa |
| Plataforma de apilamiento | 4500L×2300WAmm |
