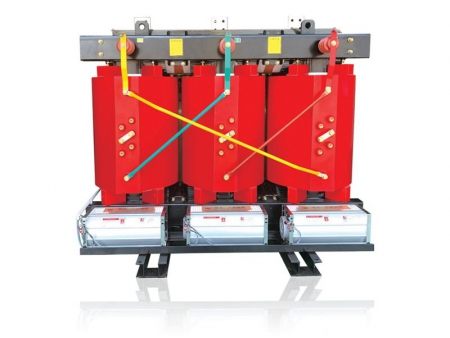

Transformador seco de resina fundida, Serie SC(B)10
Este transformador seco de resina fundida, Serie SC(B)10 es utilizado primordialmente para transmisión de electricidad. La resina epóxica es utilizada como material aislante para encapsular los ejes, por lo que podemos decir que este transformador seco SC(B)10 es de tipo encapsulado. El bobinado de bajo y alto voltaje adopta banda de cobre (foil) y resina epóxica es fundida y curada al vacío, formando fibra de vidrio resistente reforzando la estructura plástica.
El transformador de resina fundida ofrece una solución más segura y conveniente, debido a que existe un potencial de incendio más bajo y una reducción en los requerimientos de mantenimiento. A medida que los devanados de alta tensión están encapsulados, los transformadores están totalmente protegidos contra la humedad, el polvo y los desechos industriales comunes en ambientes altamente contaminados.
El resultado es una mayor facilidad de instalación, flexibilidad y un ciclo de vida libre de mantenimiento. Los transformadores de resina fundida se usan comúnmente para redes de distribución de energía. Cabe mencionar que entre los lugares que se pueden utilizar estos transformadores incluyen lugares con alta demanda de prueba al fuego como el caso de aeropuertos, túneles, centros comerciales, plantas nucleares, barcos, campos de aceite, entre otros.
Modelo | UK % | Pérdida sin carga (W) | Pérdida con carga (120℃) (W) | LPA (AN)DB | Dimensiones mm L*An*Al | Dimensiones mm M | Dimensiones mm N | Dimensiones mm I | Dimensiones mm P | Dimensiones mm K1 | Dimensiones mm K2 | Peso total (kg) | Terminal de bajo voltaje |
SC10-30/10 | 4 | 190 | 710 | 42 | 880x460x862 | 400 | 400 | 300 | 160 | 263 | 223 | 440 | |
SC10-50/10 | 270 | 1000 | 42 | 950x750x915 | 550 | 550 | 325 | 170 | 271 | 229 | 575 | ||
SC10-80/10 | 370 | 1380 | 42 | 1000x750x977 | 550 | 550 | 340 | 180 | 280 | 255 | 620 | ||
SC10-100/10 | 400 | 1570 | 42 | 1030x750x1020 | 550 | 550 | 350 | 190 | 293 | 260 | 830 | (a) | |
SC10-125/10 | 470 | 1850 | 43 | 1050x750x1057 | 550 | 550 | 360 | 190 | 300 | 290 | 940 | ||
SC10-160/10 | 540 | 2130 | 43 | 1080x750x1147 | 550 | 550 | 365 | 190 | 295 | 295 | 1100 | (a) | |
SC10-200/10 | 620 | 2530 | 43 | 1100x860x1185 | 550 | 550 | 370 | 200 | 295 | 295 | 1245 | (a) | |
SC10-250/10 | 720 | 2760 | 43 | 1120x960x1262 | 660 | 660 | 380 | 200 | 300 | 300 | 1415 | (a) | |
SCB10-315/10 | 880 | 3470 | 45 | 1200x860x1362 | 660 | 660 | 390 | 120 | 268.5 | 268.5 | 1450 | (b) | |
SCB10-400/10 | 980 | 3990 | 45 | 1240x860x1195 | 660 | 660 | 425 | 120 | 263.5 | 263.5 | 1655 | (b) | |
SCB10-500/10 | 1160 | 4800 | 46 | 1255x860x1195 | 660 | 660 | 430 | 120 | 269 | 269 | 1945 | (c) | |
SCB10-630/10 | 1340 | 5880 | 46 | 1406x860x1280 | 820 | 820 | 480 | 135 | 336 | 336 | 2440 | (c) | |
SCB10-630/10 | 6 | 1300 | 5960 | 46 | 1405x860x1260 | 820 | 820 | 485 | 135 | 320 | 320 | 2475 | (c) |
SCB10-800/10 | 1520 | 6960 | 48 | 1425x1020x1385 | 820 | 820 | 485 | 165 | 323 | 323 | 2990 | (d) | |
SCB10-1000/10 | 1770 | 8130 | 48 | 1500x1270x1385 | 820 | 820 | 515 | 145 | 333.5 | 331.5 | 3395 | (d) | |
SCB10-1250/10 | 2090 | 9690 | 49 | 1580x1270x1597 | 820 | 820 | 540 | 185 | 332 | 338 | 3520 | (e) | |
SCB10-1600/10 | 2450 | 11730 | 49 | 1658x1270x1660 | 1070 | 1070 | 565 | 185 | 338 | 345 | 4165 | (f) | |
SCB10-2000/10 | 3050 | 14450 | 50 | 1805x1270x1847 | 1070 | 1070 | 615 | 205 | 338 | 347 | 5545 | (g) | |
SCB10-2500/10 | 3600 | 17170 | 50 | 1890x1270x2020 | 1070 | 1070 | 640 | 205 | 380 | 393 | 6670 | (g) | |
SCB10-1600/10 | 8 | 2450 | 12960 | 49 | 1680x1270x1680 | 1070 | 1070 | 565 | 185 | 338 | 345 | 3720 | (f) |
SCB10-2000/10 | 3050 | 15960 | 50 | 1885x1270x1850 | 1070 | 1070 | 615 | 205 | 338 | 347 | 4920 | (g) | |
SCB10-2500/10 | 3600 | 18890 | 50 | 1910x1270x2080 | 1070 | 1070 | 640 | 205 | 380 | 393 | 5900 | (g) |
- Baja pérdida de energía, baja descarga parcial, ruido mínimo y fuerte capacidad de disipación de calor.
- Gran propiedad de prueba a la humedad. Puede trabajar sin problema con 100% de humedad, además puede ser utilizado luego del detenido sin el pre secado.
- Es seguro, de prueba al fuego y no causa contaminación, puede ser instalado directamente en centros de alta carga.
- Los sistemas de control de protección ante la temperatura es integrado, ofreciendo una gran garantía para la operación segura de los transformadores.
- Los transformadores integran voltaje en carga ajustable con una estructura compacta, lo que significa una instalación más fácil y conveniente.
