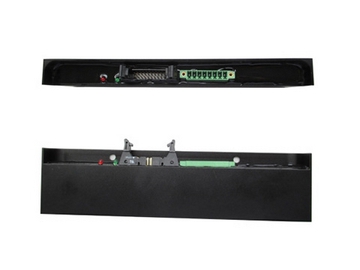

Sensor de Guiado Magnético MGS-2743-H16R; Sensores de Guía Magnética
Solicite un presupuesto
Sensores magnéticos, Sensor magnético lineal
Este modelo de sensor de guía magnética se instala en un vehículo de guiado automático AGV no tripulado/autónomo, con 35-40 mm entre la cinta de guía y el sensor SGS-2443-H16R. Durante el movimiento del AGV, si la trayectoria se desvía de la pista magnética, el sensor de la guiado magnético recibe la información y envía una respuesta inmediatamente a través de comandos del sistema para controlar el AGV y que este pueda volver a su trayectoria normal. La salida del SGS-2443-h16r es una señal digital de 16 bits. Cada bit puede controlar una salida de colector abierto NPN, que le permiten al usuario controlar 16 cargas menores a 100mA.
Parámetros Técnicos
| Item | Parámetros | |
| Modelo del producto | MGS-H-S-20-C20-N-R | |
| Código del producto | MGS-2443-H 16R | |
| Material | Aleaciones de aluminio | |
| Fuente de alimentación | 9-24VDC | |
| Corriente de carga | 100mA ( máx) | |
| Bits de salida | 16 bit | |
| Modo de salida | Señal digital | |
| Entrehierro de funcionamiento | 35-40mm | |
| Área | ±100mm | |
| Estructura de salida | Salida de circuito abierto del colector NPN | |
| Tipo de señal | VOL≤0.6V | VCC=12V |
| VOH≥11V | ||
| Protección de circuito | Protección contra cortocircuitos; Protección de polaridad | |
| Resistencia de aislamiento | 50MΩ (min) | |
| Conexión eléctrica | 20PIN Conector | Interfaz de salida de señal paralela MIL-C-83503 |
| 8PIN Toma con brida | RS-485 Interfaz | |
| Tiempo de respuesta | Paralelo | 1ms MAX |
| Serial | 8ms @19200(Relacionado a la tasa de baudios) | |
| Resistencia a la tracción | 5kg | Entre el conector y la carcasa |
| Vida útil | 3 años | |
| Temperatura de funcionamiento | -25-75°C | |
| Humedad de funcionamiento | 90% máx | |
| Vibración de maquinaria | 7g | f=20-400Hz |
| Sacudida mecánica | 10g/16ms | 1000 veces |
| Grado de protección IP | IP65 | |
| Protección ESD | 4.5KV | |
| Interferencia eléctrica | 200V/m | |
| Instalación | Banda magnética adaptativa: polo N | 50x1.2, 40mm distancia de la línea central de la riel/pista con una intensidad magnética menor a 10GS |
| Dirección de instalación | Alineación con la línea central del circuito magnético | |
| Áreas de aplicación | Vehiculos de guiado automático AGV | |
| Estantes móviles sin raíles, selección en logística | ||
| AGC |

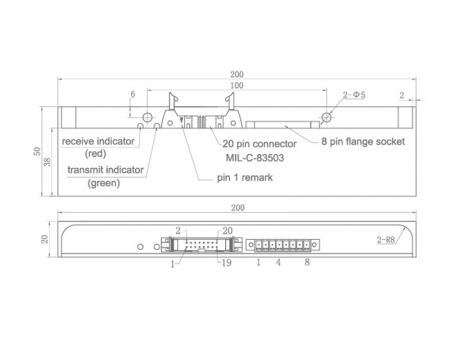

Dimensiones
