Tornillos Autorroscantes
Los tornillos autorroscantes son usados para la sujeción tanto de materiales metálicos como no metálicos, tales como plástico, madera, corcho, cobre, aleaciones de aluminio y otros más. Los tornillos autorroscantes se distinguen por su rápida instalación y su alta fiabilidad de conexión. El material usado para la elaboración de tornillos autorroscantes puede ser elegido entre el acero inoxidable, cobre, aluminio. En general el acero al carbono con códigos 1018, 1022, 10B21 es el material mas usado para la fabricación de estos tornillos. La resistencia de estos tornillos puede alcanzar el grado 8.8.

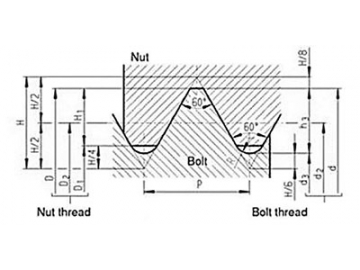

ISO Rosca Métrica | PASO | Diámetro nominal | Radio de Giro | Diámetro medio | Diametro Menor Tornillo | Diametro Mayor Tuerca | Altura de filete Tornillo | Altura de filete Tuerca | Broca |
P | d=D | r | d2=D2 | d3 | D1 | h3 | H1 | ||
M1 | 0.25 | 1.00 | 0.036 | 0.838 | 0.693 | 0.729 | 0.153 | 0.135 | 0.75 |
M1.1 | 0.25 | 1.10 | 0.036 | 0.938 | 0.793 | 0.829 | 0.153 | 0.135 | 0.85 |
M1.2 | 0.25 | 1.20 | 0.036 | 1.038 | 0.893 | 0.929 | 0.153 | 0.135 | 0.95 |
M1.4 | 0.30 | 1.40 | 0.043 | 1.205 | 1.032 | 1.075 | 0.184 | 0.162 | 1.10 |
M1.6 | 0.35 | 1.60 | 0.051 | 1.373 | 1.171 | 1.221 | 0.215 | 0.189 | 1.25 |
M1.8 | 0.35 | 1.80 | 0.051 | 1.573 | 1.371 | 1.421 | 0.215 | 0.189 | 1.45 |
M2 | 0.40 | 2.00 | 0.058 | 1.740 | 1.509 | 1.567 | 0.245 | 0.217 | 1.60 |
M2.2 | 0.45 | 2.20 | 0.065 | 1.908 | 1.648 | 1.713 | 0.276 | 0.244 | 1.75 |
M2.5 | 0.45 | 2.50 | 0.065 | 2.208 | 1.948 | 2.013 | 0.276 | 0.244 | 2.05 |
M3 | 0.50 | 3.00 | 0.072 | 2.675 | 2.387 | 2.459 | 0.307 | 0.271 | 2.50 |
M3.5 | 0.60 | 3.50 | 0.087 | 3.110 | 2.764 | 2.850 | 0.368 | 0.325 | 2.90 |
M4 | 0.70 | 4.00 | 0.101 | 3.545 | 3.141 | 3.242 | 0.429 | 0.379 | 3.30 |
M4.5 | 0.75 | 4.50 | 0.108 | 4.013 | 3.580 | 3.688 | 0.460 | 0.406 | 3.80 |
M5 | 0.80 | 5.00 | 0.115 | 4.480 | 4.019 | 4.134 | 0.491 | 0.433 | 4.20 |
M6 | 1.00 | 6.00 | 0.144 | 5.350 | 4.773 | 4.917 | 0.613 | 0.541 | 5.00 |
M7 | 1.00 | 7.00 | 0.144 | 6.350 | 5.773 | 5.917 | 0.613 | 0.541 | 6.00 |
M8 | 1.25 | 8.00 | 0.180 | 7.188 | 6.466 | 6.647 | 0.767 | 0.677 | 6.80 |
M9 | 1.25 | 9.00 | 0.180 | 8.188 | 7.466 | 7.647 | 0.767 | 0.677 | 7.80 |
M10 | 1.50 | 10.00 | 0.217 | 9.026 | 8.160 | 8.376 | 0.920 | 0.812 | 8.50 |
M11 | 1.50 | 11.00 | 0.217 | 10.026 | 9.160 | 9.376 | 0.920 | 0.812 | 9.50 |
M12 | 1.75 | 12.00 | 0.253 | 10.863 | 9.853 | 10.106 | 1.074 | 0.947 | 10.20 |

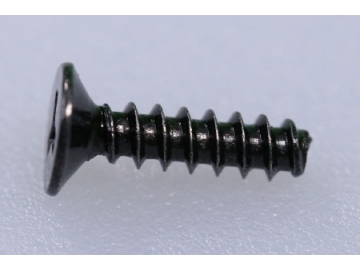

Tornillos autorroscantes de cabeza avellana en acero negro

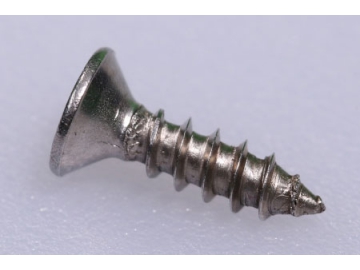

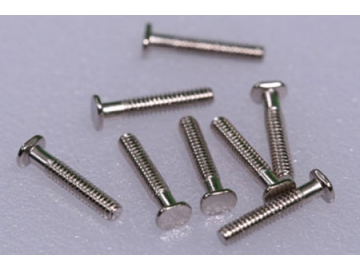

Tornillos autorroscante de cabeza plana
Tornillos autorroscantes de acero inoxidable

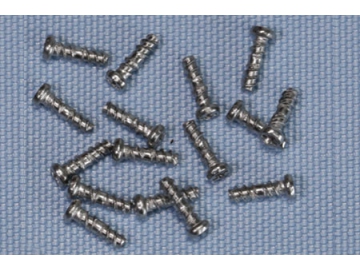

Tornillos thread-forming autorroscantes de cabeza plana

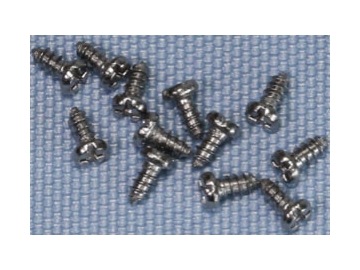

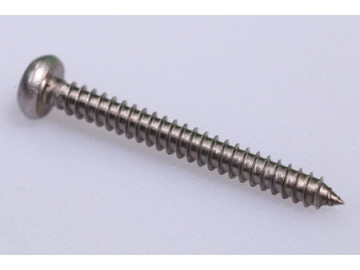

Tornillos autorroscantes de cabeza pan
Tornillos autorroscantes de Tope (hombro)

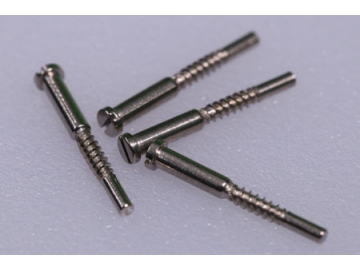

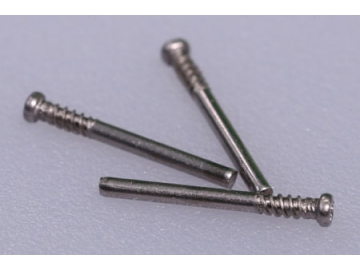

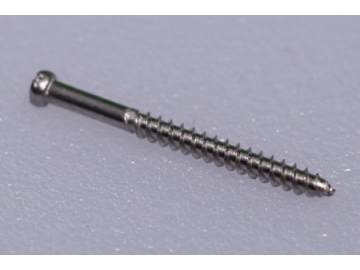

Tornillos autorroscantes parcialmente roscado

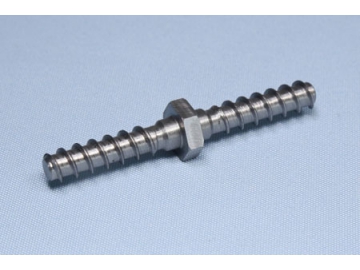

Tornillos autorroscantes con rosca al centro
Tornillos autorroscantes en miniatura
Personalización no standard de tornillos autorroscantes
