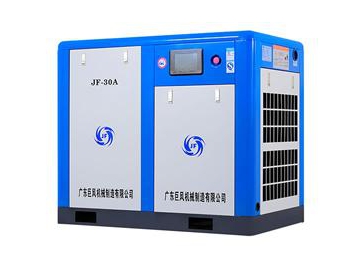

Compresor de tornillo VSD

Solicite un presupuesto

Nosotros: http://jfcompresor.com/1-2-vsd-screw-air-compressor.html

Características del compresor de tornillo VSD
1. Flujo ajustable, costo controlable
El modelo VSD (accionamiento de velocidad variable) ajusta la velocidad de rotación del motor de acuerdo a la demanda de aire actual de forma automática. La presión reducida del sistema disminuye el consumo total de energía de todo el sistema.
Los compresores de aire con accionamiento de velocidad variable reducen el consumo de energía a través de los siguientes puntos:
1. Quitando el proceso de transformación de baja eficiencia desde la carga y descarga completa
2. Evitando la alimentación durante el proceso de descarga
3. Manteniendo la banda del tubo de presión por debajo de 0,1 bar
4. Reduciendo la presión de trabajo media
5. Bajando la presión del sistema para reducir las fugas en el sistema
6. Una opción flexible de 4 a 13 bar, lo que reduce aún más el consumo de energía.

2. Función de protección
1. En funcionamiento continuo, en sobrecarga y protección de sobre corriente
2. Mediante el salto de frecuencia y control de giro para proteger la máquina
3. Dispositivo de detección de carga baja, sobrecarga y velocidad cero.
4. A través de varios grupos de configuración de alarma y manejo de fallos para la protección

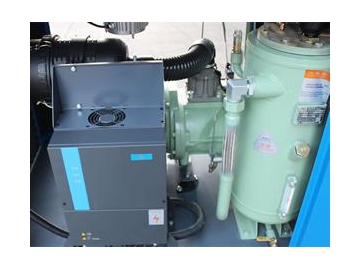

Componentes del compresor de aire con accionamiento de velocidad variable
1. Motor confiable y eficiente
Utiliza un motor de operación continua más eficiente y confiable que cuenta con la certificación CE, tiene un índice de protección IP23, y grado de aislamiento de clase F.

2. Válvula fiable y de alta calidad
Miles de pruebas de seguridad y fiabilidad garantizan la calidad y durabilidad de la válvula de admisión, la válvula de presión mínima, la válvula termostática y la válvula de seguridad.

3. Filtro de alta calidad
Adopta el separador de aire-aceite, el filtro de aceite, y el elemento del filtro de aire de marca propia, seguros y confiables. El separador de aire-aceite separa completamente el contenido de aceite menor a 3 PPM; el filtro de aire y el filtro de aceite son eficientes y tienen una larga vida útil.

4. Separador de aire-aceite
El separador de aire-aceite de alta eficiencia presenta triple separación centrifuga, gravedad y filtración, lo que conduce a un aceite remanente inferior a 3ppm.

1º separación: Centrifuga
La mezcla de aire comprimido en el interior del compresor y el aceite giran en el separador bajo la fuerza centrífuga.

2º separación: Gravedad
Después de la separación centrífuga, la mezcla aire-aceite perfora la pared interior del depósito de aire-aceite, y fluye hacia la parte inferior del recipiente. En la parte inferior, el filtro magnético elimina el polvo de hierro y otros metales pequeños succionados junto con el aire, evitando que el separador se raye.

3º separación: Filtración
Adopta el separador plegable de aire-aceite para aumentar el área.
Con la fibra como el cuerpo principal, el filtro del cilindro recoge el lubricante de atomización del aire.

5. Panel táctil LCD con micro-computadora en inglés/chino
El sistema de control del compresor de tornillo se usa por medio del controlador táctil LCD en chino y en inglés. Soporta el control remoto y la cadena de mando, el puerto de comunicación RS 485, protocolos de comunicación Modbus, y puede elegir otro acuerdo de comunicación.

1) Características del controlador por micro-computadora
1. Panel táctil LCD en inglés y chino;
2. Protección integral del motor contra cortocircuitos, obstrucciones, falta de fase, sobrecarga, desequilibrio;
3. Control de arranque y corte del motor;
4. Protección y medición de la protección de inversión del compresor;
5. Detección y visualización de múltiples temperaturas ;
6. Ajuste automático de carga del compresor, garantiza la estabilización de la presión;
7. Control de larga distancia o local;
8. Control de operación de una o múltiples máquinas;
9. Función de comunicación RS-485;
10. Control remoto móvil GPRS. (Opcional)

2) Funciones de aviso y advertencia del controlador por micro-computadora
1. Señal de aviso de reemplazo del filtro de aire;
2. Señal de aviso de reemplazo del filtro de aceite;
3. Señal de aviso de reemplazo del separador de aire-aceite;
4. Señal de aviso de reemplazo del aceite.

3) Protección del controlador por micro-computadora
1. Protección del motor: protección del motor del compresor contra corto circuitos, obturaciones, falta de fase, desequilibrio de la potencia trifásica;
2. Protección del aire comprimido a alta temperatura;
3. Protección de la inversa del compresor;
4. Protección de exceso de presión;
5. Protección del sensor de temperatura y del sensor de presión;

Aplicaciones del compresor de velocidad variable
El compresor de aire de Jufeng se utiliza mucho en toda clase de industrias a nivel mundial, incluyendo la electrónica, la eléctrica, del agua, de protección ambiental, petrolera, química, minera, metalúrgica, farmacéutica, alimenticia, aeroespacial, naval, militar, de investigación científica, de la madera, textil, de impresión, del vidrio, de la construcción, de materiales de construcción y otras industrias.

Los compresores de aire se pueden clasificar en tres grupos: de grado consumidor, profesional e industrial.
• Los compresores de aire de grado consumidor se pueden describir como panqueque o modelo de una sola etapa. Se usan para las tareas del hogar como inflar los neumáticos y productos inflables y algunas herramientas de aire de baja carga como grapadoras y pistolas de clavos.
• Los compresores de aire de grado profesional proporcionan más potencia y mayor aire presurizado. Pueden ser los modelos recíproco de dos etapas o de tornillo rotatorio y proporcionan más potencia para ejecutar varias herramientas neumáticas a la vez con el uso intermitente.
• Los compresores de aire de grado industrial serán el obrero de una planta de fabricación o la fuente de energía confiable en una plataforma petrolífera. Están diseñados para proporcionar un flujo constante de aire comprimido durante largos períodos de tiempo y puede tener picos fluctuantes en uso típico en las principales plantas de fabricación. Estos compresores están fabricados con componentes de alta calidad que permiten la personalización para ambientes específicos a fin de mejorar el rendimiento, la eficiencia energética y la fiabilidad.

Precauciones del compresor de velocidad variable
1. Potencia estándar: 380V/50HZ/3PH, 415V/220V/60HZ y se pueden personalizar otros voltajes.
2. Método de arranque: 10A o arranque directo por debajo,15A o arranque estrella triángulo superior.
3. Temperatura del ambiente de trabajo: -5℃-45℃;
4. Método de conducción: conducción por banda / conducción directa.
5. Aceptamos consultas y pedidos de presión personalizada de hasta 16 bar
6. La empresa realiza mejoras en el producto y se reserva el derecho de ajustar los parámetros de diseño sin previo aviso.

Acerca del mantenimiento
1º mantenimiento: luego de 500 horas de funcionamiento
2º mantenimiento subsecuente: Cada 2000 a 2500 horas de funcionamiento

Parámetros técnicos
Compresor de tornillo VSD

Modelo	Potencia	FAD (m³/min)	Presión (Mpa)	Dimensión LAnAlt	Peso(kg)	Ruido	Diámetro del tubo de salida
JF-7.5A	5.5kw	0.85	0.7	800×720×950	240kg	62±2	G1/2"
		0.78	0.8
		0.65	1
		0.55	1.2
		0.48	1.3
JF-10A	7.5kw	1.2	0.7	800×720×950	250 kg	64±2	G1/2"
		1.1	0.8
		0.9	1
		0.75	1.2
		0.65	1.3
JF-15A	11kw	1.65	0.7	950×800×1160	350 kg	66±2	G3/4"
		1.5	0.8
		1.3	1
		1.1	1.2
		1	1.3
JF-20A	15kw	2.5	0.7	950×800×1160	400 kg	67±2	G3/4"
		2.3	0.8
		2.1	1
		1.9	1.2
		1.7	1.3
JF-25A	18.5kw	3.2	0.7	1150×900×1380	550 kg	69±2	G1"
		3	0.8
		2.7	1
		2.4	1.2
		2.1	1.3
JF-30A	22kw	3.8	0.7	1150×900×1380	600 kg	69±2	G1"
		3.6	0.8
		3.2	1
		2.7	1.2
		2.3	1.3
JF-40A	30kw	5.3	0.7	1150×900×1380	650 kg	71±2	G1"
		5	0.8
		4.5	1
		4	1.2
		3.6	1.3
JF-50A	37kw	6.8	0.7	1320×1000×1500	800 kg	72±2	G11/2"
		6.2	0.8
		5.6	1
		5	1.2
		4.5	1.3
JF-60A	45kw	7.4	0.7	1320×1000×1500	900 kg	73±2	G11/2"
		7	0.8
		6.2	1
		5.6	1.2
		5	1.3
JF-75A	55kw	10	0.7	1600×1170×1580	1300 kg	74±2	G11/2"
		9.2	0.8
		8.5	1
		7.6	1.2
		6.9	1.3

Compresor de aire de accionamiento directo

Modelo	Potencia	FAD (m³/min)	Presión (Mpa)	Dimensión (LAnAlt)	Peso(kg)	RPM	Ruido	Diámetro de salida del tubo
JF-10AZ	7.5kw	1.2	0.7	1000×700×900	210kg	1470	65±2	G1/2"
		1.1	0.8
		1.7	0.5
JF-15AZ	11kw	1.8	0.7	1050×750×1000	380kg	2920	67±2	G3/4"
		1.7	0.8
		2.5	0.5
JF-20AZ	15kw	2.4	0.7		400kg		67±2	G3/4"
		2.3	0.8
		1.8	1
		1.7	1.2
		3.2	0.5
JF-25AZ	18.5kw	3.2	0.7	1380×850×1160	510kg	2940	69±2	G1"
		3	0.8
		2.6	1
		2.5	1.2
JF-30AZ		3.9	0.5				70±2	G1"
	22kw	3.8	0.7		520kg
		3.6	0.8
		3.1	1
		2.9	1.2
JF-40AZ		5.3	0.5	1380×850×1160	610kg
	30kw	5.2	0.7			2950	72±2	G1"
		5	0.8
		4.2	1
		4	1.2
JF-50AZ		6.8	0.5	1500×1000×1320	750kg		72±2	G11/2 "
	37kw	6.7	0.7
		6.2	0.8
		5.2	1
		5	1.2
JF-60AZ		7.4	0.5	1500×1000×1320	760kg		74±2	G11/2 "
	45kw	7.4	0.7
		7	0.8
		6.3	1
		6	1.2
JF-75AZ		10.1	0.5	1900×1250×1600	1200kg	2970	76±2	G2"
	55kw	10	0.7
		9.6	0.8
		8	1
		7.6	1.2
JF100AZ		13.5	0.4	2000×1250×1670	1350kg		76±2	G2"
		13.4	0.5
	75kw	13.4	0.7
		12.6	0.8
		11	1
		10.5	1.2
JF-120AZ	75kw	16.4	0.4		1570kg	2970	78±2	G2"
		16.2	0.5
	90kw	16	0.7
		15	0.8
		13	1
		12.5	1.2
JF-150AZ	75kw	21.2	0.4	2500×1470×1840	2150kg		78±2	G21/2 "
	90kw	21.1	0.5
	110kw	21	0.7
		19.8	0.8
		17	1
		16.4	1.2
JF-175AZ	90 kw	24.8	0.4	2500×1470×1840	2190kg	2970	78±2	G21/2 "
	110 kw	24.6	0.5
	132 kw	24.5	0.7
		23.2	0.8
		20	1
		19.4	1.2
JF-200AZ	110 kw	29	0.4	3000×1600×1840	2650kg		81±2	G21/2 "
	132 kw	28.7	0.5
	160kw	28.7	0.7
		27.6	0.8
		23.5	1
		22.8	1.2
JF-250AZ	132kw	32.5	0.4	3000×1600×1840	2720kg	2975	81±2	G21/2 "
	160kw	32.2	0.5
	185kw	32	0.7
		30.4	0.8
		27.4	1
		26.8	1.2
JF-300AZ	160kw	36.5	0.4	3200×1980×2150	4150kg		84±2	G3" /DN100
	185kw	36.2	0.5
	220kw	36	0.7
		34.3	0.8
		30	1
		29.2	1.2
JF-350AZ	185kw	42.8	0.4	3200×1980×2150	4500kg	2980	84±2	G3" /DN100
	220kw	42.4	0.5
	250kw	42	0.7
		40.5	0.8
		36.2	1
		35.5	1.2
JF-430AZ	220kw	52	0.4	3800×2000×2050			86±2	G3" /DN110
	250kw	51.3	0.5
	315kw	51	0.7
		50.2	0.8
		41.5	1
		40.5	1.2
JF-480AZ	315kw	66	0.5	3800×2000×2050		2980	84±2	DN125
	355kw	65.2	0.7
		62	0.8
		54.5	1
		46.8	1.2
JF-540WZ	400kw	73.5	0.7	3500×2000×2050			84±2	DN150
		72	0.8
		63.1	1
		54.2	1.2
