Válvula de mariposa tipo Wafer con interruptor de seguridad UL FM

Solicite un presupuesto

Nosotros: http://firefighting-tool.com/2018/4-2-2-ul-fm-wafer-type-butterfly-valve.html

Presión de trabajo: 175PSI,200PSI,250PSI,300PSI están disponibles sobre pedido
Terminales de conexión: clase ASME 125 y 150
Vástago accionado por llaves, paralelo, cuadrado diagonal o cabeza plana
Rango de temperatura: 0 – 80 grados
Revestimiento: revestimiento de resina epoxi unida por fusión de acuerdo a ANSI/AWWA C550
FM Aprobado y UL/ULC catalogado

Parte	Especificación
1.Cuerpo de la válvula	ASTM A536,65-45-12
2.Fondillo	EPDM y Backing
3.Disco	ASTM A536,65-45-12
4.Vástago	AISI 420, diseño de vástago de una pieza
5.Junta tórica	NBR
6.Buje	PTFE
7.Caja de cambio de señal	ASTM A536,65-45-12

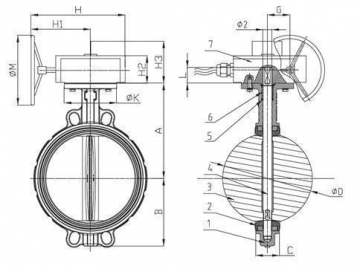

Dimensiones (mm)

Tamaño(mm)		A	B	M	H	H1	H2	H3	K	G	￠D	C	￠2	L
Pulgadas	mm	A	B	M	H	H1	H2	H3	K	G	￠D	C	￠2	L
2	50	140.5	64.5	200	305	234	69	115	90	62.5	53.9	43	14	32
2.5	65	153	72	200	305	234	69	115	90	62.5	65.2	46	14	32
3	80	157.5	86	200	305	234	69	115	90	62.5	79.7	46	14	32
4	100	176	100	200	305	234	69	115	90	62.5	105	52	16	32
5	125	191	112	200	305	234	69	115	90	62.5	130	56	16	32
6	150	202.5	128	200	305	234	69	115	90	62.5	158	56	20	32
8	200	243.5	162	250	303	225	73	120	125	77.5	207	60	26	45
10	250	273	194	250	303	225	73	120	125	77.5	253.3	68	26	45
12	300	311	223	250	303	225	73	120	125	77.5	301.9	78	28	45
