La máquina de electroerosión por hilo, alta velocidad usa hilo de molibdeno para mejorar el rendimiento, además de brindarle a la máquina un mayor periodo de vida. Luego del procesamiento por la máquina de electroerosión por hilo de alta velocidad, la rugosidad de la superficie de la pieza es de Ra 2.5 μm. Eso tiene como significado que esta máquina de electroerosión es perfecta para realizar el proceso de cortado de materiales de alta precisión y muy duros, entre los cuales destacamos los electrodos de la electroerosionadora y los troqueles de estampado.

Nuestra máquina de electroerosión por hilo de alta velocidad presenta rodillo de alta precisión tipo guía lineal para realizar el corte de la pieza de una manera más rápida y conveniente. Cabe mencionar que la velocidad de cortado del equipo alcanza los 250mm/min. Asimismo esta electroerosionadora por hilo, alta velocidad garantiza la suavidad de la superficie de la pieza como también una alta precisión de 0.015mm durante el procesamiento.

Esta máquina de electroerosión, alta velocidad no requiere de tobera, por esta razón es de operación sencilla, además en término de costo es bajo.

Características

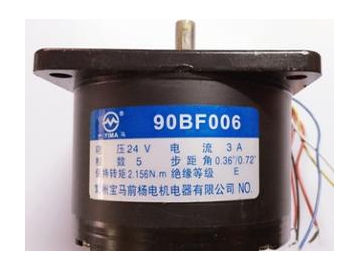

La máquina de electroerosión, alta velocidad utiliza un motor paso a paso para realizar el formado de un sistema de control de circuito abierto de costo efectivo para tener una operación estable.

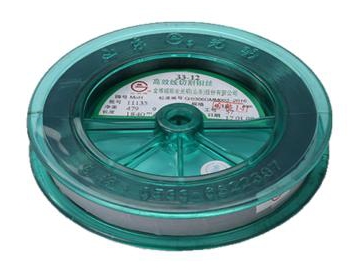

La máquina de electroerosión, alta velocidad integra un hilo de molibdeno de 0.1 a 0.22mm el hilo del electrodo. El hilo de molibdeno tiene diversas ventajas, entre las cuales incluimos el de gran fuerza de tracción, buena resistencia a la abrasión, largo periodo de servicio y alto ratio de utilidad.

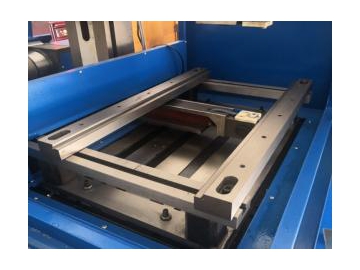

Con un cuerpo de forma rectangular, el marco de hilo en forma de F, y una mesa de trabajo de tipo de cruz con guía lineal de alta precisión, la electroerosionadora de alta velocidad puede mantener un mecanizado de alta precisión bajo altas cargas. Con una cubierta protectora plegable, la electroerosionadora de alta velocidad puede trabajar de manera más sencilla y efectiva, eliminado todo tipo de polvo, para que de esta manera este tipo de máquina sea eco amigable con el ambiente..

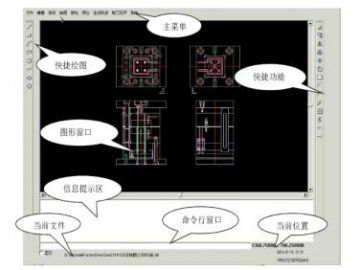

El usuario no requiere escribir el código. Ellos solo requieren configurar la tecnología de procesamiento conforme a las gráficas del procesamiento, para luego esta electroerosionadora por hilo de alta velocidad comience el procesamiento. Asimismo puede tener vista preliminar del procesamiento, procesamiento de visualización en tiempo real, y durante el afilado mecanizado, esta electroerosionadora pude dar seguimiento al procesamiento y brindarle la visualización respectiva en 3D.

Parámetros
Parámetros Unidad DK7732A DK7740A DK7750A DK7763A
Modelo
Viajes X, Y, Z mm 320*400*300 400*500*400 500*630*400 630*800*500
Viaje de U.V mm 60*120
Ángulo máx/espesor de la placa °/mm Tipo A: ±6-15°/80(Deslizador de cruce) Tipo D: ±15-30°/80 (Rack oscilante preciso)
Diámetro del hilo mm 0.13-0.22
Velocidad máxima del hilo m/s 1-11
Máxima velocidad de corte mm²/min ≥280
Rugosidad (μm)Ra ≤2.5
Precisión de posición repetitivo mm ±0.005
Mecanizado de precisión mm 0.012(cortado de línea directa)/0.03-0.06(±15-30° cortado de línea oscilante)
Dimensión del gabinete mm 580*520*850 580*520*850 580*520*850 580*630*1800
Dimensión de la máquina 1450*1050*1500 1700*1060*1700 1800*1650*2000 2650*2350*2200
Peso kg 1800 2150 3150 3250
Tanque de trabajo
Controlador de la mesa de trabajo Motor paso a paso de 5 fases
Controlador de los ejes U V Motor paso a paso de 3 fases
Máx dimensión de la pieza mm 720*520*400 840*600*400 950*650*500 1100*800*600
Máx peso de la pieza kg 500 600 1000 2000
Dimensión de la mesa mm 720*520 760*520 500*630 630*800
Fuente de energía
Voltaje estándar 3*220V/3*380V ±10%,50Hz 3.5KVA
Otras fuentes de energía 220V/415,50/60Hz 3.5KVA
