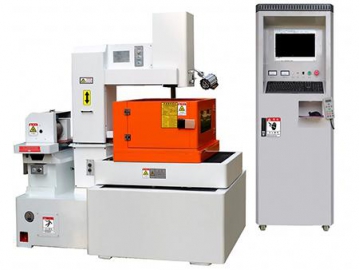

Máquina de electroerosión por hilo, mediana velocidad

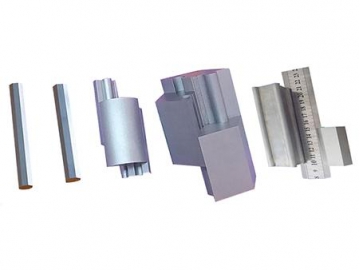

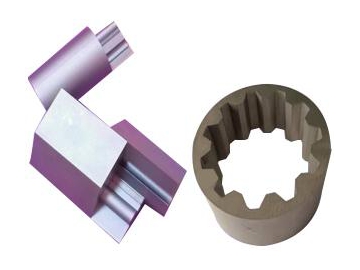

Esta máquina de electroerosión por hilo, mediana velocidad viene junto con un hilo de molibdeno. La diferencia con la máquina de electroerosión por hilo, alta velocidad, es que esta máquina de electroerosión por hilo, mediana velocidad tiene una precisión de maquinado mayor y una velocidad más rápida de maquinado, por esta razón es más perfecta para realizar el cortado de materiales de alta precisión y que sean muy duros, entre los cuales se encuentran los electrodos de una electroerosionadora, troqueles de estampado, entre otros.
Contamos con 2 tipos de máquinas de electroerosión por hilo, mediana velocidad. Uno es controlado por un motor paso a paso y el otro es controlado por un servomotor.
La electroerosionadora por hilo, mediana velocidad con un motor paso a paso integra motor paso a paso de 5 fases con 10 polos. El pulso del sistema CNC (0.001mm) requiere pasar mediante la reducción de la caja de engranaje.

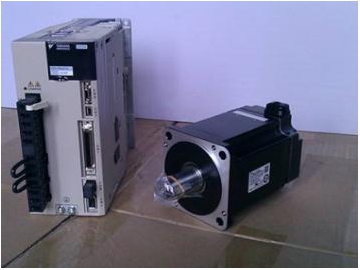

La precisión de la electroerosionadora por hilo de mediana velocidad con servomotor AC es decidida por el decodificador rotativo al final del eje del motor. El equivalente del pulso del servomotor AC es de 360°/131072=9.89 segundos, siendo 1/655 del pulso equivalente del motor a paso. No existe brecha de error y la precisión puede ser más alta y la velocidad más rápida debido a que el servomotor no tiene un set de engranajes.
El hilo de la electroerosionadora por hilo, mediana velocidad con un motor paso a paso es controlado por un sistema de control de circuito abierto. Si la frecuencia de inicio es muy alta, o la máquina es sobrecargada, puede ocurrir algún tipo de pérdida en los pasos o el bloqueo del rotor.
El sistema de operación de la electroerosionadora por hilo de mediana velocidad con servomotor AC es un sistema de control de circuito cerrado. El controlador o driver puede de manera directa probar la señal de retroalimentación de un encoder de motor y formar un circuito de posición, además de un circuito de velocidad en el controlador o driver, para que de esta manera el motor paso a paso no pierda los pasos o se exceda, permitiendo un sistema de control más estable y uniforme.
Los clientes pueden elegir utilizar motor paso a paso o servomotores. En el caso que la electroerosionadora por hilo de mediana velocidad tenga un servomotor AC, en ese caso la electroerosionadora por hilo de mediana velocidad puede fijarse con posición cero y realizar la compensación del error de paso de un control de circuito cerrado. Desde los errores de posicionamiento y maquinado causado por los componentes mecánicos, como el engranaje de transmisión y el tornillo pueden ser removidos, la precisión del procesamiento de esta electroerosionadora por hilo de mediana velocidad con servo motor AC es muy alta.

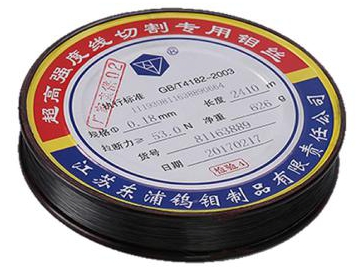

La electroerosionadora por hilo de mediana velocidad integra un hilo de molibdeno de 0.1-0.2mm como un hilo de electrodo. El hilo de molibdeno tiene muchas ventajas, como el de alta fuerza tensil, gran resistencia a la abrasión, largo periodo de vida, y alto ratio de utilización.

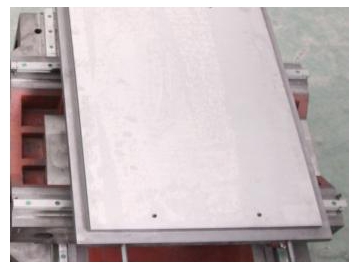

La electroerosionadora por hilo de mediana velocidad tiene una carcasa en forma de T, el marco del hilo tiene forma de C, una guía lineal de alta precisión, un rodamiento lineal de bolas conecta con el motor de manera directa, de este modo el error de transmisión es menor, y la electroerosionadora por hilo de mediana velocidad puede operar de manera más estable con una precisión de mecanizado.

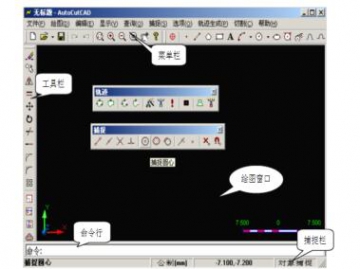

El interfaz del usuario de la electroerosionadora por hilo de mediana velocidad y alta velocidad es de uso universal. Los clientes pueden elegir utilizar los sistemas operativos HL, HF, X8, Autocut, Windows7, o alguna otra última versión. Con el AutoCAD, el sistema es un sistema de integración CAD/CAM. La electroerosionadora por hilo de mediana velocidad puede ser programada de manera automática, teniendo como vista preliminar el procesamiento y visualización del procesamiento en tiempo real.
Parámetro del modelo | Unidad | CW-450AC | CW-540AC | CW-650AC | CW-860AC |
Viajes X, Y, Z | mm | 450*350*300 | 500*400*300 | 600*500*300 | 800*600*300 |
Tamaño de la mesa | mm | 800*550 | 920*620 | 1020*720 | 1200*850 |
Dimensión de la máquina | mm | 1520*1350*2100 | 1650*1450*2100 | 1720*1520*2100 | 1920*1680*2100 |
Peso de la máquina | kgs | 2200 | 2650 | 3200 | 4500 |
Precisión de posicionamiento | mm | 0.005 | 0.005 | 0.005 | 0.005 |
Precisión del procesamiento | mm | ±0.003 | ±0.003 | ±0.003 | ±0.003 |
Máx peso de la pieza | kgs | 800 | 1000 | 1500 | 2500 |
Ángulo máx/espesor de la placa | °/mm | ±6°/80 | ±6°/80 | ±6°/80 | ±6°/80 |
Máx. Amperaje de trabajo | A | 10 | 10 | 10 | 10 |
Máx. velocidad de cortado | mm²/min | 300 | 300 | 300 | 300 |
Rugosidad | (Ra)μm | 0.6 | 0.6 | 0.6 | 0.6 |
Método de operación | / | Servomotor AC | Servomotor AC | Servomotor AC | Servomotor AC |
Modelo de gabinete | TP-X8 |
Especificación de entrada de energía | 220V/380V,50-60Hz |
PC | Sistema de operación multitarea |
Pantalla | 17'LED |
Idioma | Chino, inglés |
Formato de gráfico | DXF, DAT, DWG |
Modo de transferencia del archivo | USB/LAN |
Modo de pulso | Parámetros de pulsos de intervalos de energía ajustables por el control del CPU |
Unidad | Sistema métrico/sistema imperial |
Dimensiones del gabinete | 680*580*1800 |
Peso total (kg) | 80 |
Parámetro del modelo | Unidad | CW-450AM | CW-540AM | CW-650AM | CW-860AM | |
Viajes X, Y, Z | mm | 450*350*400 | 550*450*400 | 650*500*400 | 800*600*400 | |
Tamaño de la mesa | mm | mm | 740*500 | 840*600 | 1020*680 | 1120*780 |
Dimensión de la máquina | mm | 1520*1350*1900 | 1650*1450*1900 | 1720*1520*1900 | 1860*1650*1900 | |
Peso de la máquina | kgs | 2200 | 2500 | 3100 | 4350 | |
Precisión de posicionamiento | mm | 0.005 | 0.005 | 0.005 | 0.005 | |
Precisión del procesamiento | mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | |
Máx peso de la pieza | kgs | 800 | 1000 | 1600 | 2000 | |
Ángulo máx/espesor de la placa | °/mm | ±6°/80 | ±6°/80 | ±6°/80 | ±6°/80 | |
Máx. Amperaje de trabajo | A | 10 | 10 | 10 | 10 | |
Máx. velocidad de cortado | mm²/min | 280 | 280 | 280 | 280 | |
Rugosidad | (Ra)μm | 0.8 | 0.8 | 0.8 | 0.8 | |
Método de operación | / | Motor paso a paso | Motor paso a paso | Motor paso a paso | Motor paso a paso |
Modelo de gabinete | TP-X8 |
Especificación de entrada de energía | 220V/380V,50-60Hz |
PC | Sistema de operación multitarea |
Pantalla | 17'LED |
Idioma | Chino, inglés |
Formato de gráfico | DXF, DAT, DWG |
Modo de transferencia del archivo | USB/LAN |
Modo de pulso | Parámetros de pulsos de intervalos de energía ajustables por el control del CPU |
Unidad | Sistema métrico/sistema imperial |
Dimensiones del gabinete | 680*580*1800 |
Peso total (kg) | 80 |
