Relé electromagnético de potencia NNC71B (JQX-38F)

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-3-1-nnc71b-electromagnetic-power-relay.html

El relé electromagnético de potencia NNC71B (JQX-38F) se emplea en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía y más aplicaciones.

Características

Gran potencia de conmutación de carga: 40A,50A
Este relé electromagnético de potencia NNC71B (JQX-38F) cuenta con dos y tres grupos de contactos de instalación.
Ofrece los modos de instalación con tornillos, zócalo o tipo sellado.

Certificados

CCC:2011010303471251
CE:5401090516
UL：E235027

Descripción del modelo

Parámetros del contacto

Tipo de contacto	2Z,2H,2D	3Z,3H,3D
Carga del contacto	40A/50A
Tensión de conmutación máxima	240VAC 40A/240VAC 50A 28VDC 40A/ 28VDC 50A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	208	83	23	11.3
Resistencia de la bobina (±10%) Ω	58	104	4846	19469
Consumo de potencia nominal W	2.5W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominal×110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	500	250	55	27
Resistencia de la bobina (±10%) Ω	8	34	706	2830
Consumo de potencia nominal W	6.0VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo) V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominal×110%

Relé electromagnético de potencia NNC71B (JQX-38F)

Resistencia de aislamiento		≥200MΩ(500VDC)
Voltaje de la bobina		DC:6 - 220V AC:6-380V
Tiempo de entrada		≤25ms
Tiempo de desconexión		≤15ms
Tensión soportada	Entre los contactos homopolares	1500VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	1500VAC/1min (1mA de corriente residual)
	Entre los contactos y la bobina	2500VAC/1min (1mA de corriente residual)
Dimensiones	55.5 × 50 ×42mm
Peso	Aproximadamente 130g

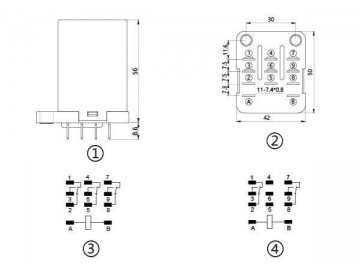

Tamaño y método de instalación del producto

① Vista frontal; ② Vista lateral; ③ 3Z Diagrama de cableado; ④ 2Z Diagrama de cableado
