Relé electromagnético pequeño NNC71B (JQX-38F)

Solicite un presupuesto

Nosotros: http://electrical-relay.es/2018/1-3-12-nc71b-small-electromagnetic-power-relay.html

El relé electromagnético pequeño NNC71B (JQX-38F) se utiliza en electrodomésticos, el control mecánico, equipos industriales, sistemas de control industrial, sistemas de control automático, equipos agrícolas, la transmisión y distribución de energía, y más aplicaciones.

Características

Elevada potencia de conmutación de carga: 40A 50A
Este relé electromagnético pequeño NNC71B (JQX-38F) proporciona dos y tres grupos de contactos de instalación.
Ofrece los modos de instalación a través de tornillos, zócalo, y el tipo cerrado.

Certificados

CCC:2011010303471251
CE:5401090516
UL：E235027

Modelo y descripción

Parámetros del contacto

Tipo de contacto	2Z,2H,2D	3Z,3H,3D
Carga del contacto	40A/50A
Tensión de conmutación máxima	240VAC 40A/240VAC 50A 28VDC 40A/28VDC 50A
Material del contacto	Aleación de plata

Bobina del relé

Voltaje nominal V	DC12V	DC24V	DC110V	DC220V
Corriente nominal (±10%) mA	167	83.3	18.2	9
Resistencia de la bobina (±10%) Ω	71.8	288	6044	24444
Consumo de potencia nominal W	2.0W
Voltaje de entrada (máximo) V	Por debajo de 75%
Voltaje de salida (mínimo) V	Por encima de 10%
Voltaje permisible (máximo) V	Voltaje nominalw110%
Voltaje nominal V	AC12V	AC24V	AC110V	AC220V
Corriente nominal (±10%) mA	333	167	36	18.1
Resistencia de la bobina (±10%) Ω	12.6	50.3	1069	4254
Consumo de potencia nominal W	4.0VA
Voltaje de entrada (máximo) V	Por debajo de 80%
Voltaje de salida (mínimo) V	Por encima de 30%
Voltaje permisible (máximo) V	Voltaje nominalw110%

Relé electromagnético pequeño NNC71B (JQX-38F)

Voltaje de la bobina		DC:6 - 220V AC:6-380V
Tiempo de entrada		≤25ms
Tiempo de desconexión		≤15ms
Tensión soportada	Entre los contactos homopolares	1500VAC/1min (1mA de corriente residual)
	Entre los contactos heteropolares	1500VAC/1min (1mA de corriente residual)
	Entre los contactos y la bobina	2500VAC/1min (1mA de corriente residual)
Resistencia de aislamiento		≥200MΩ(500VDC)
Dimensiones	55.5w 38.2 w42mm
Peso	Aproximadamente 130g

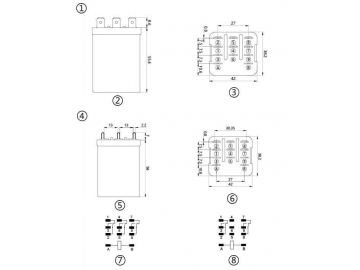

Tamaño y método de instalación del producto

① Terminal tipo zócalo; ② Vista frontal; ③ Tamaño de instalación; ④ Terminal tipo soldado; ⑤ Vista frontal; ⑥ Tamaño de instalación; ⑦ 3Z Diagrama de cableado; ⑧ 2Z Diagrama de cableado
