Válvula de bola de bronce
Solicite un presupuesto
- Presión de trabajo: 600 PSI
- Clasificación WSP: 150 PSI
- Rango de temperatura: -20 °F a 365 °F (-30 ℃ a 185 ℃)
- Cuerpo y tapa de bronce fundido
- Ideal para servicio al vacío hasta 29” Hg

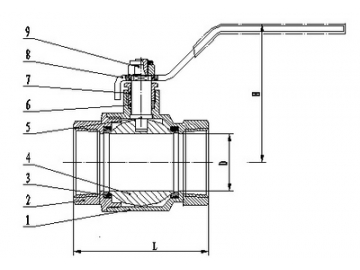

| Parte # | Nombre de la parte | Material |
| 1 | Cuerpo | Bronce |
| 2 | Tapa | Bronce |
| 3 | Asiento | PTFE |
| 4 | Bola | Latón cromado |
| 5 | Vástago | Latón |
| 6 | Empaquetadura | PTFE |
| 7 | Capó prensa estopa | Latón |
| 8 | Mango o manija | Acero |
| 9 | Tuerca | Acero |
Pulgadas/Métrica (mm)
| Item # | Tamaño | L | D | H | ||||
| Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | |
| BZV25 | 1/4" | 6.35 | 1.70 | 43.18 | 0.31 | 7.87 | 1.77 | 44.96 |
| BZV33 | 3/8" | 9.525 | 1.80 | 45.72 | 0.39 | 9.91 | 1.77 | 44.96 |
| BZV50 | 1/2" | 12.7 | 2.10 | 53.34 | 0.51 | 12.95 | 1.88 | 47.75 |
| BZV75 | 3/4" | 19.05 | 2.50 | 63.50 | 0.74 | 18.80 | 2.16 | 54.86 |
| BZV100 | 1" | 25.4 | 2.95 | 74.93 | 0.98 | 24.89 | 2.55 | 64.77 |
| BZV120 | 1-1/4" | 31.75 | 3.42 | 86.87 | 1.25 | 31.75 | 2.99 | 75.95 |
| BZV150 | 1-1/2" | 38.1 | 3.70 | 93.98 | 1.57 | 39.88 | 3.77 | 95.76 |
| BZV200 | 2" | 50.8 | 4.33 | 109.98 | 1.88 | 47.75 | 3.77 | 95.76 |
