Turbina marina / Molino eólico / Parque eólico
Las turbinas eólicas serie 3.6MW son turbinas marinas de alta capacidad que han sido diseñadas de acuerdo a las condiciones del viento costero en China. Presentan una tecnología patentada que resulta en una generación de energía eólica confiable con una producción constante de electricidad. Las turbinas son de grado aGL y certificado de diseño A, certificado de prueba LVRT y certificado de prueba de calidad de energía.

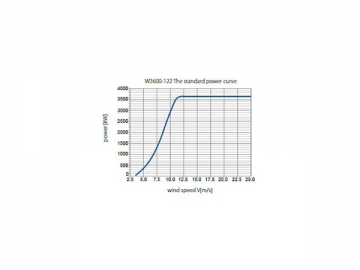

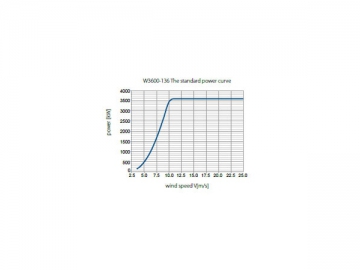

Curva de potencia W3600-116/122/136
Especificaciones técnicas
| Información de operación |
| Potencia nominal［kw］ | 3600 |
| Velocidad eólica de conexión［m/s］ | 3.5 |
| Velocidad eólica de desconexión［m/s］ | 25 |
| Nivel IEC | IEC II A/IEC II B/IECS |
| Velocidad eólica máxima (3s)［m/s］ | 59.5/59.5/52.5 |
| Temperatura de operación(℃) | -20~ 40 |
| Temperatura de supervivencia (℃) | -30~ 50 |
| Rango de velocidad del rotor［rpm］ | 8.3-15.4/8.3-15.4/7.7-14.3 |
| Rango de velocidad nominal［rpm］ | 14/14/13 |
| Velocidad eólica nominal［m/s］ | ~12/~11~10 |
| Ciclo［año］ | 20/25/20 |
| Color de superficie | Gris claro RAL 7035 |
| Peso del rotor［t］ | 93.5/95/107 |
| Peso del cubo［t］ | 39.5 |
| Peso de góndola［t］ | ~146 |
| Rotor |
| Diámetro del rotor［m］ | 116/122/136 |
| Área de barrido［㎡］ | 10568/11863/14520 |
| Número de paletas | 3 |
| Inclinación del rotor［°］ | 5 |
| Ángulo del cono del rotor［°］ | 3.5 |
| Paleta |
| Tipo |
| Longitud de la paleta［m］ | 56.4/59.4/66.4 |
| Configuración aerodinámica | AE NACA Aerodinámico |
| Material de la paleta | GFRP |
| Sistema de paso |
| Tipo | Sistema de paso eléctrico |
| Velocidad de paso［°/s］ | 3.5 |
| Cojinete de paso | Esfera de contacto de cuatro puntos biserial |
| Sistema de paso |
| Tipo | Sistema de paso eléctrico |
| Velocidad de paso［°/s］ | 3.5 |
| Cojinete de paso | Esfera de contacto de cuatro puntos biserial |
| Cadena de transmisión |
| Conexión | Cubo del rotor-Eje del rotor: brida; Eje de rotor-Brida de engranaje; Acoplado flexible doble engranaje-generador |
| Tipo de engranaje | Eje paralelo planetario de dos etapas |
| Proporción de engranaje marcha | 84/84/90.46 |
| Sistema de lubricación del engranaje | Lubricación por salpicadura fuerza |
| Aceite de engranaje［L］ | ~800 |
| Filtro de aceite de engranaje | Filtro fino en línea fuera de línea |
| Engranaje de refrigeración | Refrigerador de aceite-agua-viento |
| Generador |
| Tipo | Generador de inducción de doble alimentación |
| Potencia nominal［kw］ | 3828 |
| Velocidad nominal［rpm］ | 697~1293.6 |
| Voltaje nominal［v］ | 690(rotores)/3000(estatores) |
| Frecuencia de la red［Hz］ | 50 |
| Aislamiento | F、H |
| Protección | IP54 |
| Refrigeración | Refrigerador de agua |
| Conversor |
| Tipo |
| Energía aparente［KVA］ | 3755 |
| Voltaje nominal［v］ | 690 |
| Frecuencia de red［Hz］ | 50±5% |
| Refrigeración | Refrigerador de agua |
| Sistema de desviación |
| Tipo | Sistema de desviación electrónico |
| Cojinete de desviación | Cojinete esférico de contacto de cuatro puntos y fila doble |
| Motor de desviación | 4 motores de desviación |
| Índice de desviación［°/min］ | 0.543 |
| Sistema de frenado |
| Tipo | Freno principal: freno aerodinámico de cuchillas; Freno mecánico: freno mecánico de eje de alta velocidad |
| Freno principal | Freno de orientación de cuchillas |
| Freno mecánico | Freno de pinza de disco hidráulico de eje de alta velocidad |
| Componentes de carga |
| Cubo | Hierro fundido nodular |
| Cojinete de rotor | Cojinete de rodillo esférico de fila doble de cojinete de rotor |
| Rotor | Hierro fundido nodular |
| Estructura frontal | Hierro fundido nodular |
| Estructura trasera | Acero |
| Cubierta de la góndola (deflector de aire) | GFRP |
| Sistema de control |
| Unidad de control | PLC |
| Sistema de control de proceso | Control distribuido |
| Tipo de control de transmisión | Enlace de potencia |
| Control remoto | SCADA |
| Torre |
| Tipo | Cilíndrico |
| Altura del cubo de la rueda［m］ | 90m o personalizado de acuerdo al sitio |
| Antiséptico | Pintura anticorrosiva |
| Nivel de anticorrosión | Siguiendo el estándar ISO12944, de acuerdo al ambiente del parque eólico |
| Torre | Acero estructural |
| Brida | Acero forjado circular |
