Turbinas eólicas serie 2MW

Solicite un presupuesto

Nosotros: http://shanghaielectric-smec.es

Equipo de energía eólica / Generador eólico / Molinos de viento

Estas turbinas eólicas serie 2MW son molinos de doble alimentación y paso variable. Los generadores eólicos pueden ser producidos con diámetros de rotor de 87 / 93 / 99 / 105 / 111 / 116 metros. Esto permite una generación de energía eólica en clases de viento de I a IV.

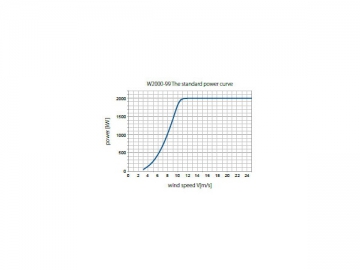

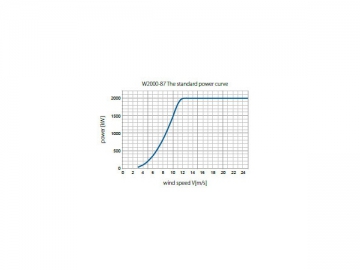

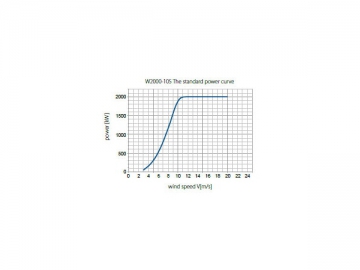

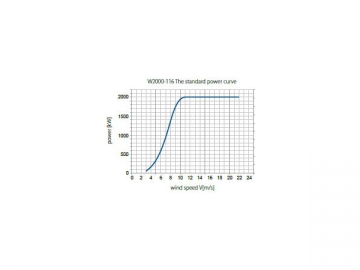

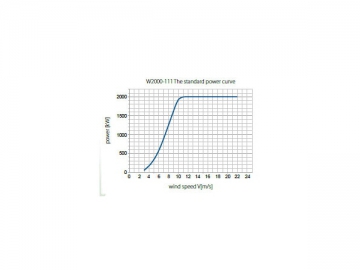

Curva de energía W2000-87/93/99/105/111/116

Información de operación
Potencia nominal［kw］	2000
Velocidad eólica de conexión［m/s］	3
Velocida eólica de desconexión［m/s］	25/25/25/20/22/25
Clase de viento	IEC I B/IECII B/IECIII A/IECIII B/IEC S/IECS
Velocidad eólica máx.(3s)［m/s］	70/59.5/52.5/52.5/52.5/52.5
Temperatura de operación (℃)	[-20, 40](Temperatura normal) [-30, 40](Temperatura baja)
Temperatura de supervivencia (℃)	[-30, 50](Temperatura normal) [-40, 50](Temperatura baja)
Rango de velocidad del rotor［rpm］	8.33-16.5/8.33-16.5/8.33-16.5/8.33-16/7.87-16/7.87-16
Rango de velocidad nominal［rpm］	15.35/15.35/15.35/15/14.5/14.5
Velocidad eólica nominal［m/s］	11.4/10.8/10.4/10/9.5/9.2
Ciclo［año］	20
Color de superficie	Gris claro RAL7035
Peso del rotor［t］	43.2/42.5/45.6/48.6/51.3/51.8
Peso del cubo［t］	17.5
Peso de la góndola［t］	82

Rotor
Diámetro del rotor［m］	87/93/99/105/111/116
Área de barrido［㎡］	5942/6789/7693/8659/9677/10565.
Cantidad de cuchillas	3
Inclinación del rotor［°］	5
Ángulo del cono del rotor［°］	3.5/3.5/3.5/3.5/5/5

Pala
Tipo
Longitud de la pala［m］	42.38/45.38/48.38/51.38/54.38/56.88
Configuración aerodinámica	AE NACA aerodinámica
Material de la pala	GFRP

Sistema de paso
Tipo	Sistema de paso eléctrico
Velocidad de paso［°/s］	5
Cojinete de paso	Esfera de contacto de cuatro puntos

Cadena de transmisión
Conexión	Cubo de rotor-eje de rotor: brida; Eje de rotor-engranaje: disco compresor; Generador de engranajes: acoplado flexible doble
Tipo de engranaje	Eje paralelo de 1 etapa
Proporción engranaje-marcha	118/118/118/118/125/125
Sistema de lubricación del engranaje	Lubricación por salpicadura fuerza
Aceite del engranaje［L］	~400
Filtro de aceite del engranaje	En línea (puede combinar con una filtración de precisión fuera de línea)
Refrigeración del engranaje	Refrigeración de aceite-agua-viento

Generador
Tipo	Generador de inducción con doble alimentación
Potencia nominal［kw］	2100
Velocidad nominal［rpm］	983-1983
Voltaje nominal［v］	690
Frecuencia de red［Hz］	50
Aislamiento	F、H
Protección	IP54
Tipo de refrigeración	Refrigeración con agua

Conversor
Tipo
Potencia aparente［KVA］	2100
Voltaje nominal［v］	690
Frecuencia de red［Hz］	50
Tipo de refrigeración	Refrigeración con agua

Sistema de desviación
Tipo	Sistema de desviación eléctrica
Cojinete de desviación	Esfera de contacto de cuatro puntos
Motor de desviación	4 piezas
Índice de desviación［°/s］	0.68

Sistema de frenos
Tipo	Freno principal: frenos de cuchillas aerodinámico Freno mecánico: freno mecánico de eje de alta velocidad
Freno principal	Freno de cuchillas
Freno mecánico	Freno de pinza de disco hidráulico de eje de alta velocidad

Componentes de carga
Cubo	Hierro fundido nodular
Cojinete de rotor	Rodamiento de rodillo esférico de doble fila
Rotor	Aleación de acero
Estructura frontal	Hierro fundido nodular
Estructura trasera	Piezas de acero estructural
Cubierta de la góndola (Domo)	GFRP

Sistema de control
Unidad de control	PLC
Sistema de control de proceso	Control distribuido
Control de barra tipo enlace de energía	Enlace de energía
Control remoto	SCADA

Torre
Tipo	Cilíndrico
Altura del cubo［m］	80m o de acuerdo a las condiciones del lugar
Antiséptico	Pintura anticorrosiva
Pintura anticorrosiva	Siguiendo el estándar ISO12944, de acuerdo al ambiente del parque eólico
Barril	Acero estructural
Brida	Acero forjado circular
