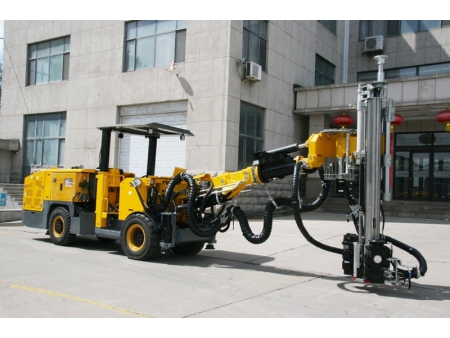

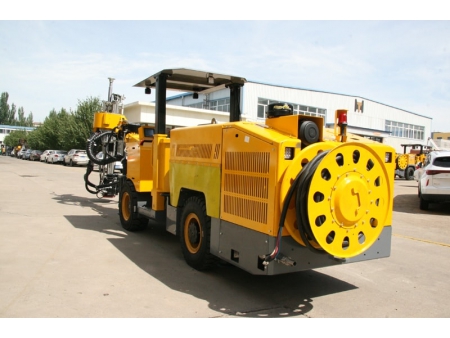

Jumbo empernador hidráulico, HT92-D
El jumbo empernador hidráulico HT92-D está diseñado específicamente para operaciones de soporte de pernos en túneles estrechos y entornos subterráneos confinados, como minas de metal y otras excavaciones. Su sistema de alimentación especializado le permite operar eficientemente en espacios reducidos de hasta 2.4 m × 2.4 m.
Impulsado por un avanzado sistema electrohidráulico de taladro de roca con protección antiatasco, el jumbo empernador hidráulico garantiza una alta velocidad de perforación y eficiencia operativa. Con una construcción compacta y ágil, este jumbo empernador mejora la movilidad y optimiza significativamente el entorno de trabajo subterráneo, incrementando la seguridad y la productividad de la construcción.
Apoye sus operaciones subterráneas con una solución compacta e inteligente que ofrece precisión, aumenta la seguridad y garantiza la fluidez de sus proyectos en espacios reducidos.
Plataforma de perforación | Cobertura de trabajo | 2400×2400mm-3500×3500mm |
Longitud | 9000mm | |
Ancho | 1500mm | |
Altura (techo retraído) | 1800mm | |
Altura (techo extendido) | 2500mm | |
Radio de giro mínimo | Interior 3100mm Exterior 5000mm | |
Gradeabilidad | 14° | |
Velocidad de recorrido | 3.8km/h | |
Peso | 12000±500kg | |
Distancia al suelo | 290mm | |
Taladro de roca | Modelo | RC1200 |
Potencia de impacto | 14kW | |
Frecuencia de impacto | 100Hz | |
Max. presión de impacto | 180bar | |
Sistema de rotación | Rotación independiente | |
Adaptador de vástago | R25 | |
Diámetro del orificio de perforación | Ø32-43mm | |
Alimentación | Longitud de alimentación | 2100mm |
Tubo dividido | 1800mm | |
Presión de trabajo | ≤10Mpa | |
Fuerza de avance | 10kN | |
Ángulo de inclinación de alimentación | 64°-25° | |
Ángulo de giro de alimentación | ±180° | |
Compensación de alimentación | 300mm | |
Pluma | Extensión telescópica de la pluma | 900mm |
Ángulo de giro | ±35° | |
Profundidad del orificio de perforación | 2000mm | |
Peso de la pluma | 1100kg | |
Sistema hidráulico | Impacto/desplazamiento | 100cc/32cc |
Max. capacidad del tanque de aceite | 100L | |
Filtración | 10μm | |
Chasis | Motor | Motor diésel Cummins (IV) |
Potencia de salida nominal (2400r/min) | 54kW | |
Par | 320Nm | |
Ángulo de giro de eje trasero | 7° | |
Ángulo de dirección | ±35° |
- Viga de alimentación ligera y duradera: cuenta con una viga de alimentación de aleación de aluminio de alta resistencia, ligera, altamente resistente a la flexión y la torsión, y diseñada para una larga vida útil.
- Manejo automatizado de varillas: equipado con un cambiador de varillas que permite la carga y descarga automática de dos varillas, lo que permite perforaciones más profundas y supera las limitaciones de espacio de las minicámaras de perforación.
- Sistema de instalación de precisión: utiliza tubos guía dobles reforzados con un cilindro de posicionamiento de alta resistencia para asegurar la punta de perforación con firmeza, mejorando la precisión y la eficiencia de la instalación.
- Potente configuración de perforación: equipado con el taladro de roca RC1200 y alimentado por un sistema de 55kW para un funcionamiento confiable y de alto rendimiento.
