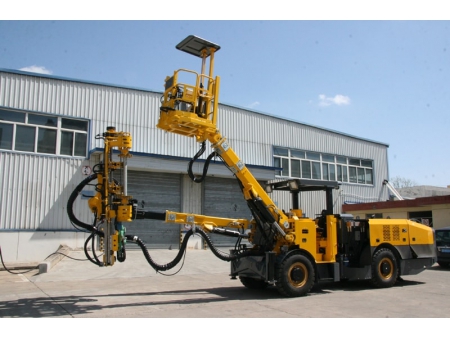

Jumbo empernador hidráulico, HT92-S
El jumbo empernador hidráulico HT91-S es un equipo especializado diseñado para la instalación y el mantenimiento de pernos de cable en operaciones mineras subterráneas. Desempeña un papel vital en la estabilización de la roca circundante débil mediante el anclaje de los pernos de cable para crear una estructura portante unificada. Este refuerzo ayuda a distribuir las cargas estructurales y ofrece una fuerte resistencia a la tracción, reduciendo el riesgo de derrumbes de techos a gran escala y garantizando una excavación segura en entornos subterráneos.
Con su avanzado sistema hidráulico y su diseño robusto, este jumbo hidráulico de empernado ofrece un nuevo nivel de eficiencia y fiabilidad para los trabajos de sostenimiento de terreno en minas y túneles profundos.
Refuerce la estabilidad de su terreno subterráneo con una solución que fortalece terrenos débiles, simplifica el trabajo con pernos de cable y aporta seguridad y control a sus operaciones de sostenimiento.
- Proyección de línea roja de advertencia: equipada con una línea roja de seguridad visible para alertar al personal no operativo a mantener una distancia segura de la zona de trabajo.
- Sistema automatizado de manejo de varillas: incluye una unidad de almacenamiento de varillas en el brazo de perforación para la carga y descarga automática de varillas durante operaciones de empernado de cable profundo.
- Estación de trabajo dedicada para empernado de cable: cuenta con una plataforma independiente para la aplicación del agente de anclaje, la mezcla de lechada durante la instalación del cable de anclaje y el tensado, lo que agiliza todo el proceso de empernado.

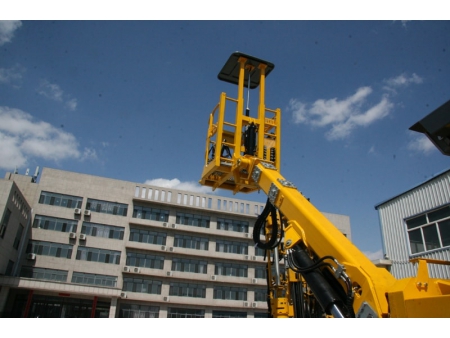

- Plataforma de control móvil: incluye una estación de operador móvil rediseñada para una ergonomía mejorada y una operación simplificada.
| Plataforma de perforación | Cobertura de trabajo | 6000×7000mm |
| Dimensiones (transporte) | 10800×1980×2500mm | |
| Dimensiones (trabajo) | 11600×2670×3300mm | |
| Distancia al suelo | 325mm | |
| Radio de giro mínimo | Interior 3300mm Exterior 7000mm | |
| Gradeabilidad | 14° | |
| Velocidad de recorrido | ≤10km/h | |
| Peso | 19500±500kg | |
| Taladro de roca | Modelo | RC1200 |
| Potencia de impacto | 14kW | |
| Frecuencia de impacto | 100Hz | |
| Max. presión de impacto | 180bar | |
| Sistema de rotación | Rotación independiente | |
| Adaptador de vástago | R32 | |
| Diámetro del orificio de perforación | Ø32mm | |
| Alimentación | Longitud total | 3286mm |
| Carrera de alimentación | 975mm | |
| Fuerza de avance | 13kN | |
| Ángulo de inclinación de alimentación | Debajo de 90°, arriba de 5° | |
| Ángulo de giro de alimentación | ±180° | |
| Compensación de alimentación | 900mm | |
| Pluma | Extensión telescópica de la pluma | 1250mm |
| Ángulo de giro | ±35° | |
| Profundidad del orificio de perforación | 10000mm | |
| Longitud de la varilla de perforación | 1200/1700mm | |
| Sistema hidráulico | Máx. desplazamiento | 100 50 16ml/r |
| Potencia del motor principal (2500r/min) | 55kW | |
| Desplazamiento de aire (8bar) | 1m³/min | |
| Caudal de la bomba de agua (12bar) | 4m³/h | |
| Max. longitud del cable | 100m (diámetro 45mm aproximadamente) | |
| Chasis | Motor | Motor diésel Cummins |
| Potencia de salida nominal (2200r/min) | 81kW | |
| Par (1650r/min) | 480Nm | |
| Ángulo de giro de eje trasero | 8° | |
| Ángulo de dirección | 40° |
